Camera Link Over ・ CoaXPressモデル
1インチ400万画素CMOSカメラ (カラー/モノクロ)
STC-CMC401CXP / STC-CMB401CXP
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
CMOSセンサー(Global Shutter)搭載
CoaXPress 対応
フルスキャン時の最大フレームレート: 142.5 fps
ソニー製CMOS「Pregius」搭載  1インチ400万画素

◆価格については、お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-CMC401CXP(カラー) STC-CMB401CXP(白黒)
撮像素子 1" 419万画素 プログレッシブ
カラーCMOS(CMOSIS製:CMV4000)
分光分布グラフ
1" 419万画素 プログレッシブ
モノクロCMOS(CMOSIS製:CMV4000)

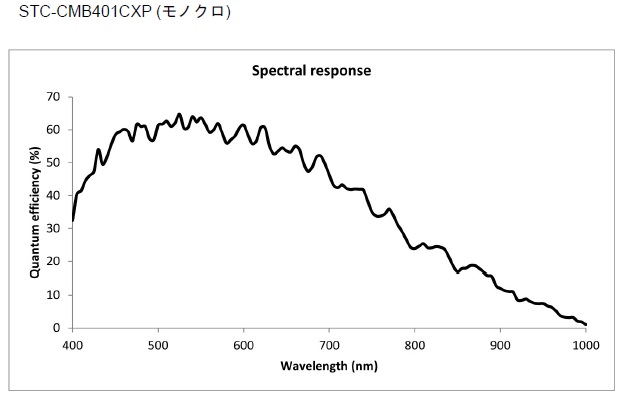

分光分布グラフ
シャッタータイプ グローバルシャッター
有効画素数 2048(H) x 2048(V)
撮像面積 11.26(H) x 11.26(V) x 15.93(D)
セルサイズ 5.5 (H) x 5.5 (V) µm
走査方式 プログレッシブ
フレームレート
(フル解像度時)
142.5 fps(8bits 1-Lane)
映像出力フォーマット 8bits
CoaXPress データ出力タイプ CXP-6 (6.25Gbps) 1-Lane
ノイズレベル 8bits 1-Lane:≤ 3 Digit(Gain 0 dB)
感度 420 Lux 296 Lux
露光時間 14 μ 秒 〜 16 秒 (初期値: 6,896 μ 秒)
ゲイン アナログゲイン x1, x1.2, x1.4 及び x1.6
デジタルゲイン x1 〜 x5
ホワイトバランス 0 (黒レベル相当) 〜 4 倍 (初期値: 1 倍) 無し
通信仕様 プロトコル: CoaXPress Standard Version 1.1 準拠
インタフェース: GenICam
ROI 水平: 256 〜 2,048 画素 / 垂直: 2 〜 2,048 ライン (初期値: 2,048 x 2,048)
画像サイズ調整単位: 水平: 16 画素 / 垂直: 2 ライン
画像オフセット調整単位: 水平: 2 画素 / 垂直: 2 ライン
マルチ ROI 非対応
ガンマ 非対応
HDR 非対応 対応
ビニング 非対応
デシメーション 非対応
画像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補正 最大 64 点
自動画質調整 自動露光 非対応
自動ゲイン(AGC) 非対応
オートホワイトバランス 非対応
動作モード パルス幅トリガ / エッジプリセットトリガ / CXP_トリガパッケット / フリーラン
通信仕様 プロトコル: CoaXPress Standard Version 1.1 準拠
インタフェース: GenICam
入出力信号端子 3 GPIO
入力電源 PoCXP (+18.5 〜 +26 Vdc)
消費電力 最大: 5.3 W 以下, 通常: 4.8 W

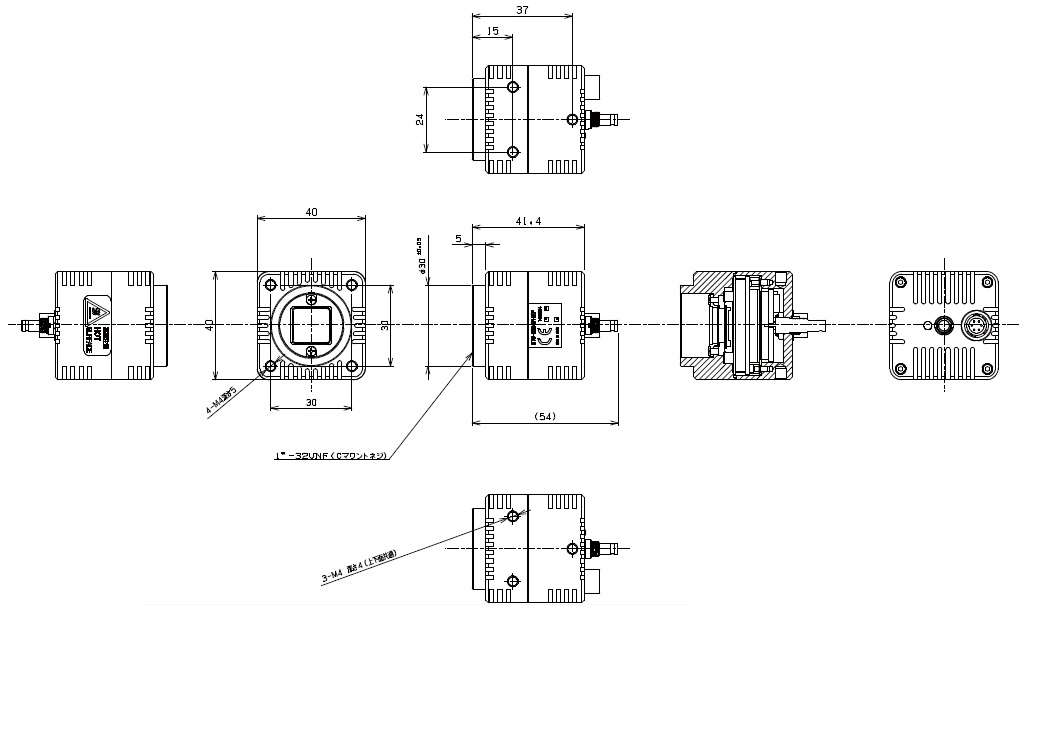

外形寸法 40 (W) x 40 (H) x 41.4 (D) mm(コネクタ含まず)→図面
光学フィルター 光学フィルタ無し
レンズマウント Cマウント
外部接続コネクタ CXP コネクタ: DIN1.0/2.3, Jack x 1, 75 Ω
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ) or 同等品
カメラ取り付け M4 取り付け穴 (前面に4 個、両側面に各3 個)
質量 約 124 g
動作温度/湿度 周辺環境温度: 0 〜 40 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度/湿度 周辺環境温度: -30 〜 65 ℃ 又は 筐体温度 55 ℃以下,
周辺環境湿度: 0 〜 85 %RH (結露なきこと)
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

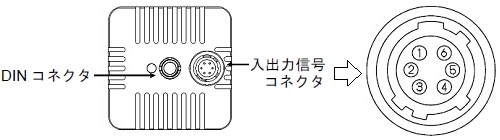

ピンアサイン
ピン番号 信号名 IN/OUT
1GPIO_GND
2GPIO2IN/OUT
3GPIO1IN/OUT
4GPIO0IN/OUT
5N.C.
6N.C.
コネクタ: HR10A-7R-6PB (ヒロセ電機) 相当品
入出力信号の為のコネクタとなります。
ケーブル側はHR10A-7P-6S (ヒロセ電機) 相当品を使用下さい。
