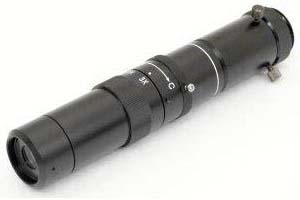

メガピクセル対応4倍マクロズームレンズ 0.75x〜3.0x WD56mm
MacroZoom Lens
IZ-3N
ズーム倍率比4×(0.75〜3.0×)、作動距離(WD)56mm、マイクロスコープ・装置組込に最適
ズーム比6倍
4倍ズームを採用したコンパクトで低価格な汎用ズームレンズです。
基板や部品の検査用途で最もご要望の多い倍率領域をカバー
光学倍率0.75〜3.0倍、映像倍率26〜105倍(2/3インチ、15インチモニター)
豊富なカメラの選択肢
CCD/CMOSの素子サイズ1/4インチ〜2/3インチで使用可能です。
メガピクセルカメラへ対応
メガピクセルカメラ等の解像度の高いカメラにも使用可能です。
絞り付き
絞り機構付きなので、明るさや被写界深度の調整に便利です。
IZ-3N  通常販売価格110,000円(税別)/121,000円(税込)  → 近日発売予定(お問合せ下さい)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
レンズ仕様
型番 IZ-3N
対応素子サイズ 1/4インチ、1/3インチ、1/2インチ、2/3インチ
ズーム比 4倍
W.D. 56±3mm
物像間距離(mm) 225
レンズ構成 6郡12枚
光学倍率 0.75× 1.0× 2.0× 3.0×
焦点距離(mm) 90 104 110 73
開放F値 6.5 6 5.2 5.6
実効開放F値 12 12 16 22
像面寸法(φ) 11 11 11 11
物体面寸法(φ) 14.6 11 5.5 3.6
光学ディストーション(%) 0.1以下 0.1以下 0.1以下 0.1以下
開口数効率(%) 78 78 83 90
被写界深度(μm) ±0.5 ±0.3 ±0.1 ±0.1
フィルターネジ M22.5 P0.5

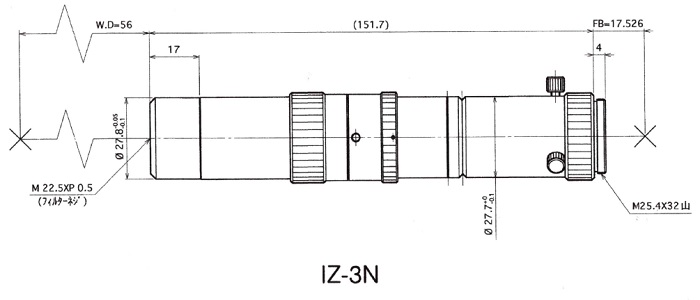

外形寸法 φ27.8×L151.70o
重量 185g
設計波長(nm) 400〜700
視野範囲(Hmm×Vmm)
素子サイズ 光学倍率
0.75× 2.0× 3.0×
1/3インチ (4.8×3.6) 6.4×4.8 4.8×3.6 2.4×1.8 1.6×1.2
1/2.7インチ (5.85×3.27) 7.8×4.4 5.9×3.3 2.9×1.6 2.0×1.1
1/2インチ(6.4×4.8) 8.5×6.4 6.4×4.8 3.2×2.4 2.1×1.6
1/1.8インチ (7.2×5.4) 9.6×7.2 7.2×5.4 3.6×2.7 2.4×1.8
2/3インチ (8.8×6.6) 11.7×8.8 8.8×6.6 4.4×3.3 2.9×2.2
推奨カメラ
素子サイズ 映像出力
USB アナログ(NTSC) GigE Vision CameraLink
1/3インチ STC-MC133USB WAT-1200CS
STC-S133N-B

STC-CMC33PCL
1/2.7インチ ACH200-UVC


1/2インチ STC-MC152USB STC-620シリーズ A5131CG7 STC-MC152PCL
1/1.8インチ STC-MC202USB
STC-MCE132U3V

STC-SCE132POE STC-MC202PCL
2/3インチ STC-MCCM200U3V
STC-CMC2MPOE STC-CMC200PCL
■ スタンドアダプター スタンドへ取付けるためのアダプター(別売)
型番 FF2-1032
内径(取付径) φ28.0
三脚座幅
三脚穴 1/4×20山/インチ通し
外寸・重量 φ50.0×10.0mm・45g
価格 10,200円(税別)
★ご注文はこちらへ→ショップ(光マート)
