両側テレセントリックレンズ 40万画素
光学倍率0.218× WD105mm ストレート／同軸落射
Bilateral Telecentric Lens 400KPixel　0.218x WD105mm Straight/Coax
TCL03S-2/TCL03L-2
OPTART
テレセントリックレンズ  解像力が維持される被写界深度内でサイズ変動の無いことが最大の特徴。
■両側テレセントリックレンズ
■40万画素クラスカメラに対応
■全機種でストレートタイプと同軸落射タイプを用意
■同軸落射タイプは被写体へ均一な光をに照射
■可変絞りにより被写界深度の調整可能（深い被写界深度を実現）
■低光学ディストーションを実現
■  両側テレセントリックレンズ 40万画素 WD105 光学倍率0.218x 【1/2、1/3、1/4インチ対応】

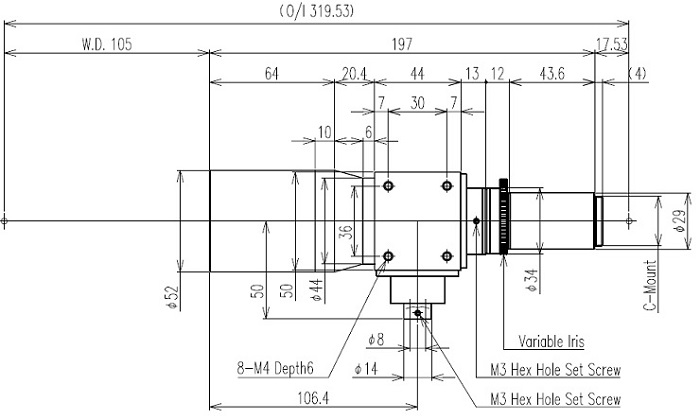

型　名 TCL03S-2 TCL03L-2
種 別 （ストレート/同軸） ストレート（同軸落射無し） 同軸落射対応
光学倍率 0.218×
光学的分解能 17.9µm
有効Fナンバー 2.9〜29
N.A. 0.0375〜0.00375
被写界深度 最小錯乱円40μm 9.79mm
OPTART計算式 5.68
ディストーション 光学 0.03％
ＴＶ -0.01％
物像間距離 319.53mm
作動距離(WD) 105mm
重量 374g 541g
適合カメラ Sensor Size(max.) 1/2型
マウント Mount Cマウント
視野(V×H) 1/2型：22.0mm×29.4mm  1/3型：16.5mm×22.0mm
価格 Price 184,200円(税別)／202,620円(税込) 240,000円(税別)／264,000円(税込)
◆ご注文はショップ（光マート)へ→TCL03S-2／ TCL03L-2

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

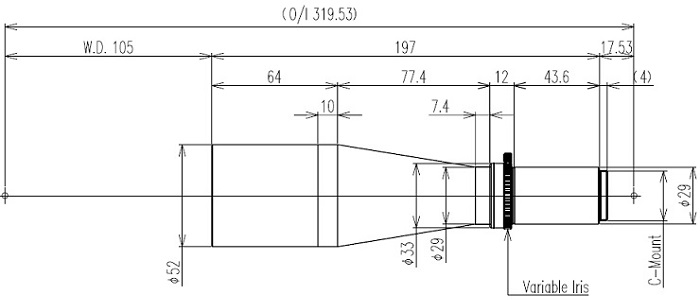

TCL03S-2

../../hikarimart
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
