メガピクセル対応ハイレソリューションテレセントリックレンズ TCMシリーズ
Mega Pixel Telecentric Lens
VS-TCM01-180/S VS-TCM017-110 VS-TCM017-110CO VS-TCM019-130/S VS-TCM022-110-1/1.8″
VS-TCM022-110CO-1/1.8″ VS-TCM022-150/S VS-TCM025-65 VS-TCM025-65CO VS-TCM025-150
VS-TCM025-150/S VS-TCM025-150CO VS-TCM03-150 VS-TCM03-150CO VS-TCM05-65 VS-TCM075-65/S
VS-TCM075-65CO/S VS-TCM1-65/S VS-TCM1-65CO/S VS-TCM1-250/S VS-TCM1-250CO/S VS-TCM2-65/S
VS Technology
メガピクセルカメラに対応
ストレートタイプ(同軸落射なし)
光学倍率:0.1x〜2.0x 11機種ランナップ
大型素子対応や可変絞付モデルなど、様々な用途に対応可能
分解能を優先とした仕様
実効F値を変更により被写界深度を深くする事も可能(可変絞付モデル)

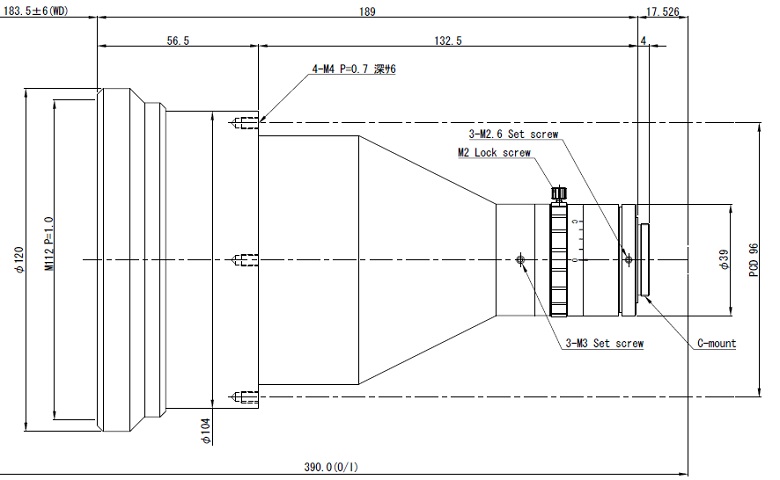

 VS-TCM01-180/S  テレセントリックレンズ(可変絞)  倍率×0.1、W.D=183.5mm 価格:432,000円(税別) →注文
型番 VS-TCM01-180/S
光学倍率 ×0.1 ±5%
視野(H×V) 1/1.8″ 71.0×54.0mm
1/2″ 64.0×48.0mm
1/3″ 48.0×36.0
W.D 183.5±6mm
物像間距離O/I 390.0mm
実効F 5.6(可変式:絞り開放時)
NA 0.009
被写界深度 44.8mm(最小錯乱円Φ0.04mm)
TVディストーション 0.01%(1/1.8″)
周辺光量 98%(1/1.8″)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/1.8″
フィルター径 M112 P=1.0
重量 940
外形寸法 Φ120(MAX)×L189.0mm
図面

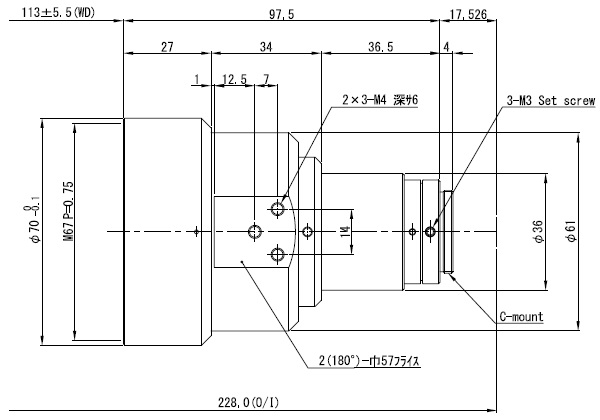

 VS-TCM017-110  テレセントリックレンズ  倍率×0.17、W.D=113mm 価格:200,000円(税別) →注文
型番 VS-TCM017-110
光学倍率 ×0.17 ±5%
視野(H×V) 1/1.8″ 41.8×31.8mm
1/2″ 37.6×28.2mm
1/3″ 28.2×21.2
W.D 113.0±5.5mm
物像間距離O/I 228.0mm
実効F 4.0
NA 0.021
被写界深度 11.1mm(最小錯乱円Φ0.04mm)
TVディストーション 0.02%(1/1.8″)
周辺光量 100.0%(Y=4.4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/1.8″
フィルター径 M67P=0.75
重量 380g
外形寸法 Φ70(MAX)×L97.5mm
図面

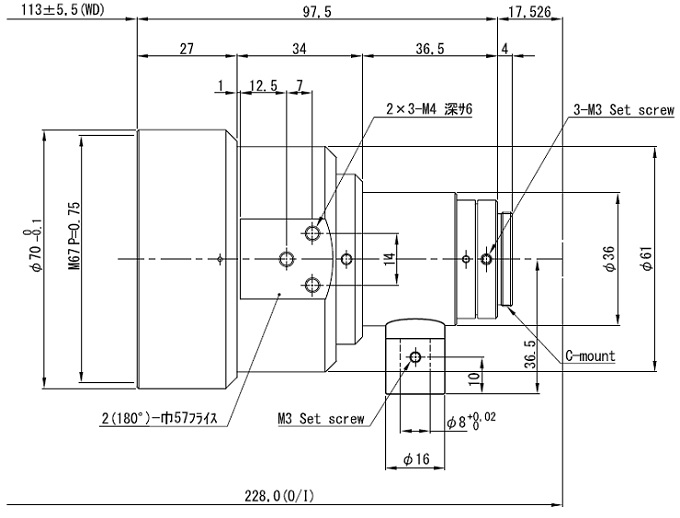

 VS-TCM017-110CO  テレセントリックレンズ  倍率×0.17、W.D=113mm 価格:問合下さい
型番 VS-TCM017-110CO
光学倍率 ×0.17 ±5%
視野(H×V) 1/1.8″ 41.8×31.8mm
1/2″ 37.6×28.2mm
1/3″ 28.2×21.2
W.D 113.0±5.5mm
物像間距離O/I 228.0mm
実効F 4.0
NA 0.021
被写界深度 11.1mm(最小錯乱円Φ0.04mm)
TVディストーション 0.02%(1/1.8″)
周辺光量 100.0%(Y=4.4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/1.8″
同軸落射照明 Built-in
フィルター径 M67P=0.75
重量 390g
外形寸法 Φ70(MAX)×L97.5mm
図面

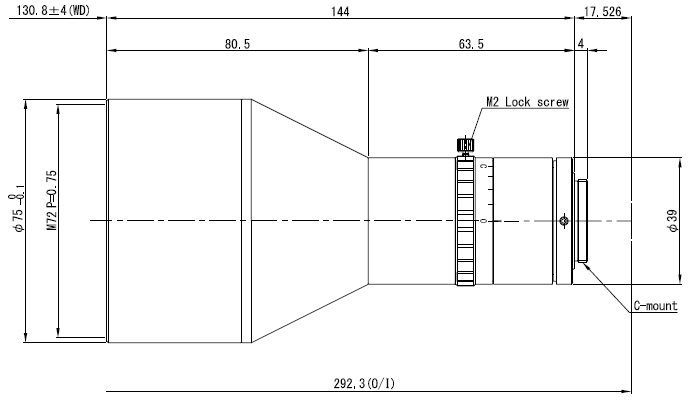

 VS-TCM019-130/S  テレセントリックレンズ(可変絞)  倍率×0.19、W.D=131.5mm 価格:問合下さい
型番 VS-TCM019-130/S
光学倍率 ×0.19 ±5%
視野(H×V) 2/3″ 44.2×37.4mm
1/2″ 33.7×25.3mm
1/3″ 25.3×18.9
W.D 130.8±4mm
物像間距離O/I 292.3mm
実効F 4.3(絞り開放時)
NA 0.022
被写界深度 9.5mm(最小錯乱円Φ0.04mm)
TVディストーション -0.01%(2/3″)
周辺光量 93%(Y=5.5)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
フィルター径 M72P=0.75
重量 410g
外形寸法 Φ75(MAX)×L144mm
図面

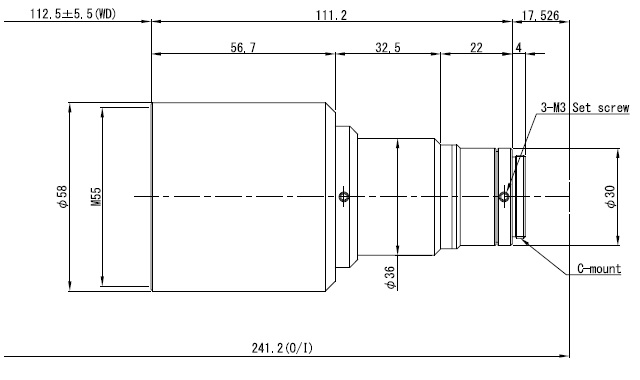

 VS-TCM022-110-1/1.8″  テレセントリックレンズ  倍率×0.22、W.D=112.5mm 価格:200,000円(税別) →注文
型番 VS-TCM022-110-1/1.8″
光学倍率 ×0.22 ±5%
視野(H×V) 1/1.8″ 32.3×24.5mm
1/2″ 29.1×21.8mm
1/3″ 21.8×16.4
W.D 112.5±5.5mm
物像間距離O/I 241.2mm
実効F 5.6
NA 0.020
被写界深度 9.3mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/1.8″)
周辺光量 90%(Y=4.4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/1.8″
フィルター径 M55P=0.5
重量 380g
外形寸法 Φ58(MAX)×L111.2mm
図面

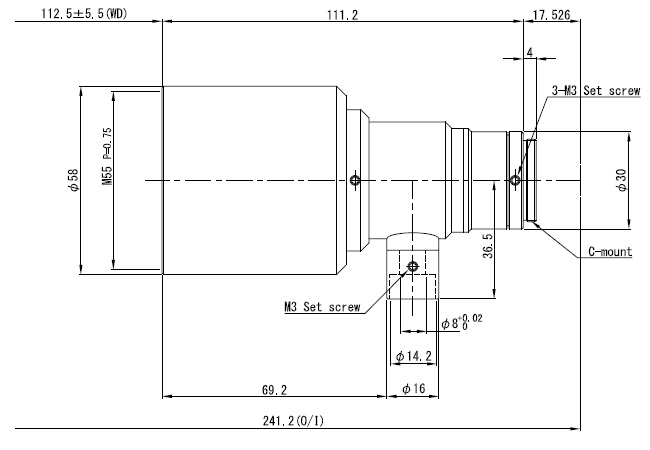

 VS-TCM022-110CO-1/1.8″ テレセントリックレンズ 倍率×0.22、WD=112.5mm、同軸落射照明 価格:問合下さい
型番 VS-TCM022-110-1/1.8″
光学倍率 ×0.22 ±5%
視野(H×V) 1/1.8″ 32.3×24.5mm
1/2″ 29.1×21.8mm
1/3″ 21.8×16.4
W.D 112.5±5.5mm
物像間距離O/I 241.2mm
実効F 5.6
NA 0.020
被写界深度 9.3mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/1.8″)
周辺光量 90%(Y=4.4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/1.8″
同軸落射照明 Built-in
フィルター径 M55P=0.5
重量 380g
外形寸法 Φ58(MAX)×L111.2mm
図面

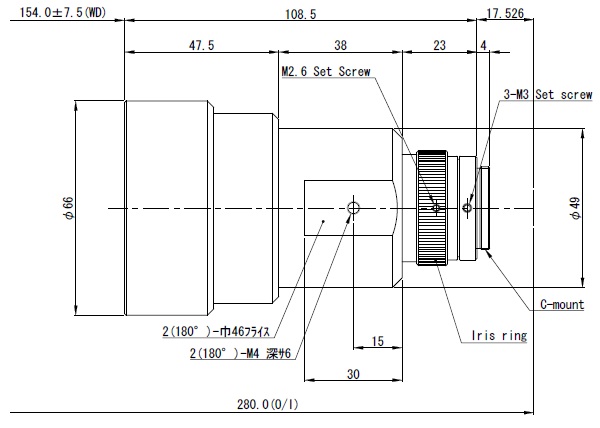

 VS-TCM022-150/S テレセントリックレンズ(可変絞) 倍率×0.22、W.D=154mm 価格:235,000円(税別) →注文
型番 VS-TCM022-150/S
倍率 ×0.22 ±5%
視野(H×V) 2/3″ 38.2×32.3mm
1/2″ 29.1×21.8mm
1/3″ 21.8×16.4
W.D 154.0±7.5mm
物像間距離O/I 280.0mm
実効F 5.5(絞り開放時)
NA 0.020
被写界深度 9.1mm(最小錯乱円Φ0.04mm)
TVディストーション 0.02%(2/3″)
周辺光量 100%(Y=5.5)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 -
重量 360g
外形寸法 Φ66(MAX)×L108.5mm
図面

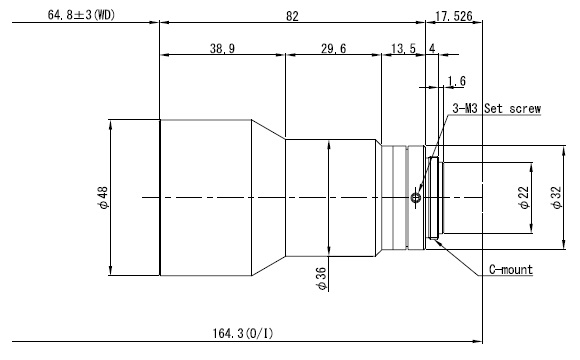

 VS-TCM025-65  テレセントリックレンズ  倍率×0.25、W.D=65mm 価格:210,000円(税別) →注文
型番 VS-TCM025-65
光学倍率 ×0.25 ±5%
視野(H×V) 2/3″ -
1/2″ 25.6×19.2mm
1/3″ 19.2×14.4
W.D 64.8±3mm
物像間距離O/I 164.3mm
実効F 3.7
NA 0.034
被写界深度 4.7mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 90%(Y=4.0)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 195
外形寸法 Φ48(MAX)×L82mm
図面

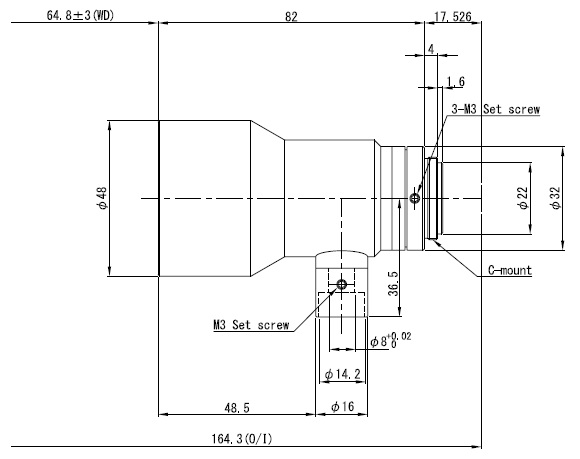

 VS-TCM025-65CO  テレセントリックレンズ  倍率×0.25、W.D=65mm、同軸落射照明 価格:問合下さい
型番 VS-TCM025-65CO
光学倍率 ×0.25 ±5%
視野(H×V) 2/3″ -
1/2″ 25.6×19.2mm
1/3″ 19.2×14.4
W.D 64.8±3mm
物像間距離O/I 164.3mm
実効F 3.7
NA 0.034
被写界深度 4.7mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 90%(Y=4.0)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
同軸落射照明 Built-in
重量 195
外形寸法 Φ48(MAX)×L82mm
図面

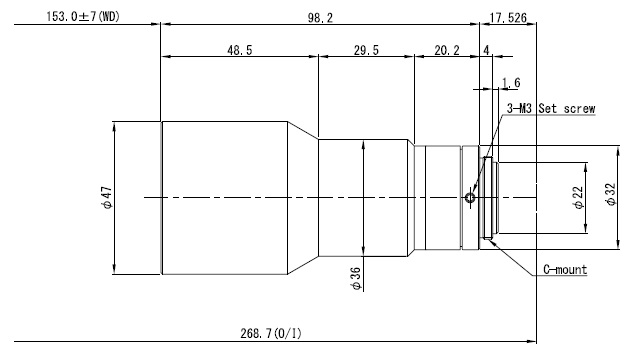

 VS-TCM025-150  テレセントリックレンズ  倍率×0.25、W.D=150mm 価格:205,000円(税別) →注文
型番 VS-TCM025-150
光学倍率 ×0.25 ±5%
視野(H×V) 2/3″ -
1/2″ 25.6×19.2
1/3″ 19.2×14.4
W.D 153.0±7mm
物像間距離O/I 268.7mm
実効F 3.9
NA 0.032
被写界深度 5.0mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 100%(Y=4.0)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 250g
外形寸法 Φ47(MAX)×L98.2mm
図面

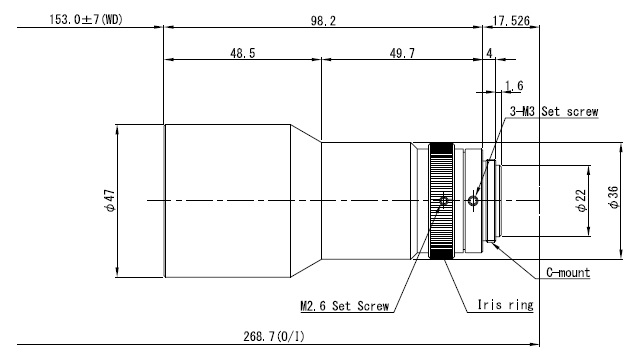

 VS-TCM025-150/S  テレセントリックレンズ(可変絞)  倍率×0.25、W.D=150mm 価格:問合下さい
型番 VS-TCM025-150/S
光学倍率 ×0.25 ±5%
視野(H×V) 2/3″ -
1/2″ 25.6×19.2
1/3″ 19.2×14.4
W.D 153.0±7mm
物像間距離O/I 268.7mm
実効F 3.9
NA 0.032
被写界深度 5.0mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 100%(Y=4.0)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 250g
外形寸法 Φ47(MAX)×L98.2mm
図面

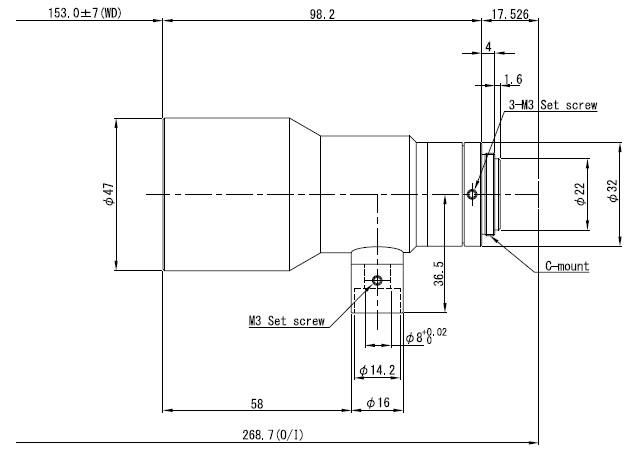

 VS-TCM025-150CO  テレセントリックレンズ  倍率×0.25、W.D=150mm、同軸落射照明 価格:問合下さい
型番 VS-TCM025-150CO
光学倍率 ×0.25 ±5%
視野(H×V) 2/3″ -
1/2″ 25.6×19.2
1/3″ 19.2×14.4
W.D 153.0±7mm
物像間距離O/I 268.7mm
実効F 3.9
NA 0.032
被写界深度 5.0mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 90%(Y=4.0)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
同軸落射照明 Built-in
重量 260g
外形寸法 Φ47(MAX)×L98.2mm
図面

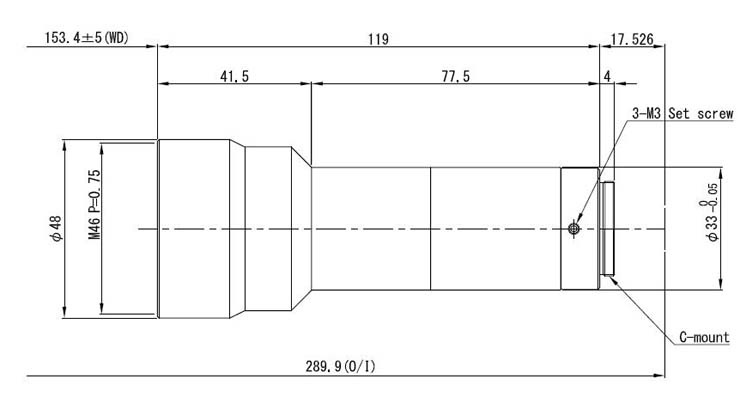

 VS-TCM03-150  テレセントリックレンズ  倍率×0.3、W.D=153.4mm 価格:問合下さい
型番 VS-TCM03-150
光学倍率 ×0.3 ±5%
視野(H×V) 2/3″ 28.0×23.7
1/2″ 21.3×16.0
1/3″ 16.0×12.0
W.D 153.4±5mm
物像間距離O/I 289.9mm
実効F 7.50
NA 0.020
被写界深度 6.7mm(最小錯乱円Φ0.04mm)
TVディストーション 0.03%(2/3″)
周辺光量 82%(Y=5.5)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
フィルター径 M46P=0.75
重量 約225g
外形寸法 Φ48(MAX)×L119.0mm
図面

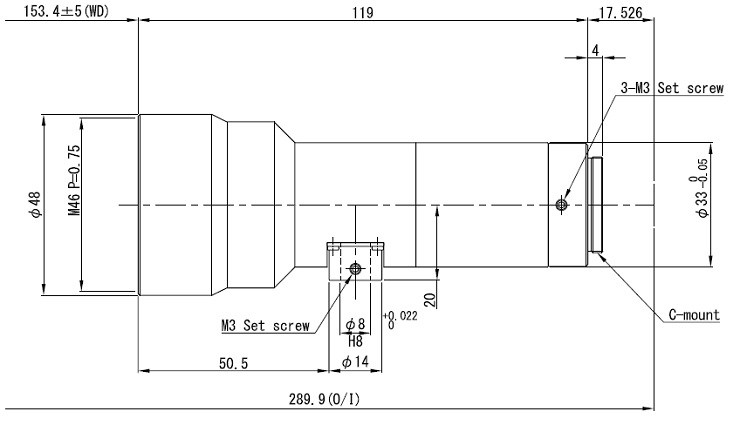

 VS-TCM03-150CO テレセントリックレンズ 倍率×0.3、WD=153.4mm、同軸落射照明 価格:問合下さい
型番 VS-TCM03-150CO
光学倍率 ×0.3 ±5%
視野(H×V) 2/3″ 28.0×23.7
1/2″ 21.3×16.0
1/3″ 16.0×12.0
W.D 153.4±5mm
物像間距離O/I 289.9mm
実効F 7.50
NA 0.020
被写界深度 6.7mm(最小錯乱円Φ0.04mm)
TVディストーション 0.03%(2/3″)
周辺光量 82%(Y=5.5)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M46P=0.75
重量 約225g
外形寸法 Φ48(MAX)×L119.0mm
図面

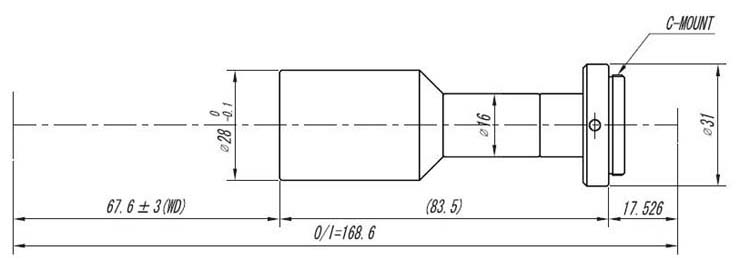

 VS-TCM05-65  テレセントリックレンズ  倍率×0.5、W.D=65mm 価格:155,000円(税別) →注文
型番 VS-TCM05-65
光学倍率 ×0.5 ±5%
視野(H×V) 2/3″ -
1/2″ 12.8×9.6
1/3″ 9.6×7.2
W.D 67.6±3mm
物像間距離O/I 168.6mm
実効F 6.25
NA 0.040
分解能 8.4μ(λ550nm時)
被写界深度 2.0mm(錯乱円Φ0.04mm)
0.5mm(錯乱円Φ0.01mm)
TVディストーション 0.05%(Max)
周辺光量 90%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 約83g
外形寸法 Φ31(MAX)×L83.5mm
図面

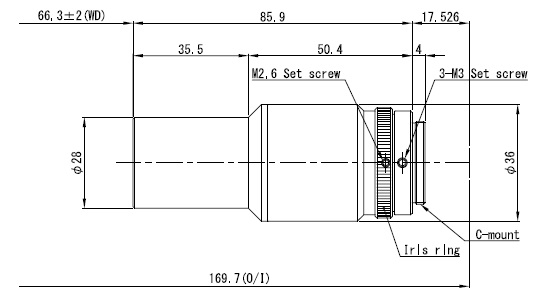

 VS-TCM075-65/S  テレセントリックレンズ(可変絞)  倍率×0.75、W.D=65mm 価格:190,000円(税別) →注文
型番 VS-TCM075-65/S
光学倍率 ×0.75 ±5%
視野(H×V) 2/3″ -
1/2″ 8.5×6.4
1/3″ 6.4×4.8
W.D 66.3±2mm
物像間距離O/I 169.7mm
実効F 5.0(絞り開放時)
NA 0.076
被写界深度 0.7mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 95.0%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 146g
外形寸法 Φ36(MAX)×L85.9mm
図面

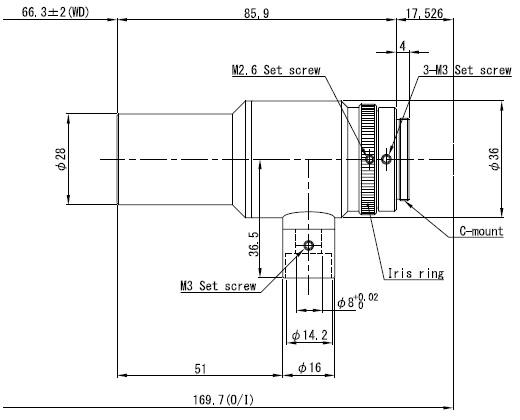

 VS-TCM075-65CO/S テレセントリックレンズ(可変絞) 倍率×0.75、W.D=65mm、同軸落射照明 価格:問合下さい
型番 VS-TCM075-65CO/S
光学倍率 ×0.75 ±5%
視野(H×V) 2/3″ -
1/2″ 8.5×6.4
1/3″ 6.4×4.8
W.D 66.3±2mm
物像間距離O/I 169.7mm
実効F 5.0(絞り開放時)
NA 0.076
被写界深度 0.7mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 95.0%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
同軸落射照明 Built-in
重量 148g
外形寸法 Φ36(MAX)×L85.9mm
図面

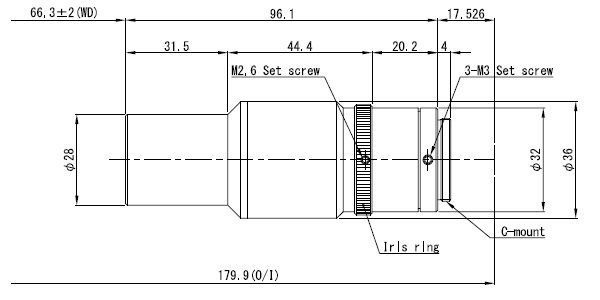

 VS-TCM1-65/S  テレセントリックレンズ(可変絞)  倍率×1.0、W.D=65mm 価格:190,000円(税別) →注文
型番 VS-TCM1-65/S
光学倍率 ×1.0 ±5%
視野(H×V) 2/3″ -
1/2″ 6.4×4.8
1/3″ 4.8×3.6
W.D 66.3±2mm
物像間距離O/I 179.9mm
実効F 6.17(絞り開放時)
NA 0.081
被写界深度 0.5mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 95%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 155g
外形寸法 Φ36(MAX)×L96.1mm
図面

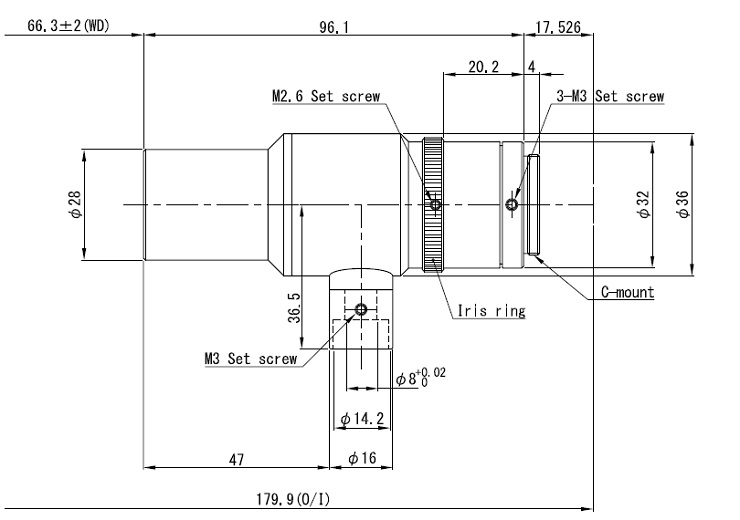

 VS-TCM1-65CO/S  テレセントリックレンズ(可変絞)  倍率×1.0、W.D=65mm、同軸落射照明 価格:問合下さい
型番 VS-TCM1-65CO/S
光学倍率 ×1.0 ±5%
視野(H×V) 2/3″ -
1/2″ 6.4×4.8
1/3″ 4.8×3.6
W.D 66.3±2mm
物像間距離O/I 179.9mm
実効F 6.2(絞り開放時)
NA 0.081
被写界深度 0.5mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(1/2″)
周辺光量 95%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
同軸落射照明 Built-in
重量 160g
外形寸法 Φ36(MAX)×L96.1mm
図面

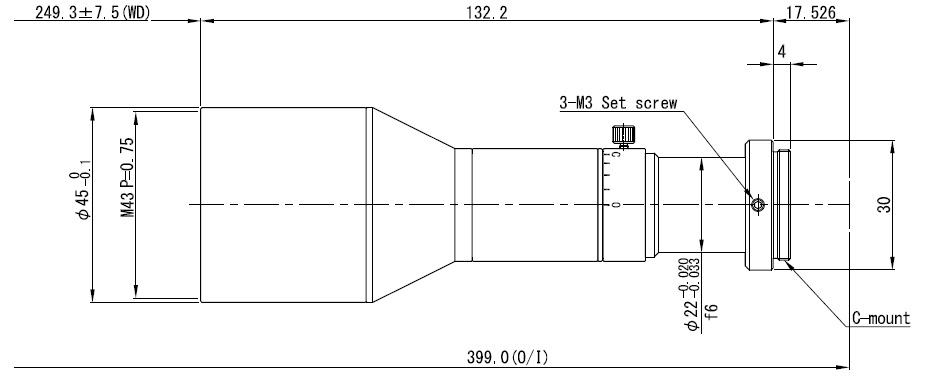

 VS-TCM1-250/S  テレセントリックレンズ(可変絞)  倍率×1.0、W.D=249.3mm 価格:問合下さい
型番 VS-TCM1-250/S
光学倍率 ×1.0 ±5%
視野(H×V) 2/3″ 8.4×7.1
1/2″ 6.4×4.8
1/3″ 4.8×3.6
W.D 249.3±7.5mm
物像間距離O/I 399.0mm
実効F 10.0(絞り開放時)
NA 0.050
被写界深度 0.8mm(最小錯乱円Φ0.04mm)
TVディストーション 0.00%(2/3″)
周辺光量 100%(Y=5.5)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
フィルター径 M43P=0.75
重量 220g
外形寸法 Φ45(MAX)×L132.2mm
図面

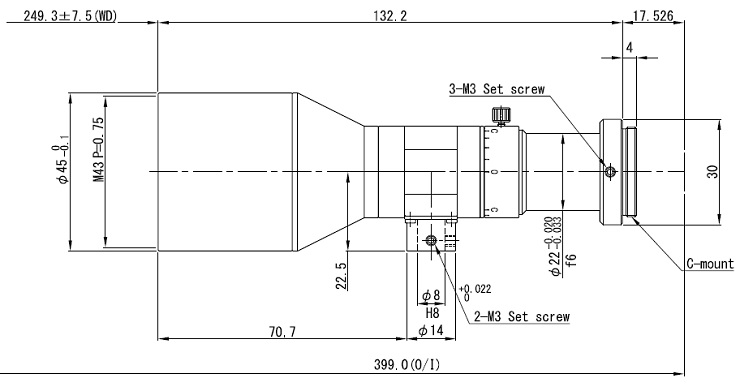

 VS-TCM1-250CO/S  テレセントリックレンズ(可変絞) 倍率×1.0、W.D=249.3mm、同軸落射照明 価格:問合下さい
型番 VS-TCM1-250CO/S
光学倍率 ×1.0 ±5%
視野(H×V) 2/3″ 8.4×7.1
1/2″ 6.4×4.8
1/3″ 4.8×3.6
W.D 249.3±7.5mm
物像間距離O/I 399.0mm
実効F 10.0(絞り開放時)
NA 0.050
被写界深度 0.8mm(最小錯乱円Φ0.04mm)
TVディストーション 0.00%(2/3″)
周辺光量 100%(Y=5.5)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
イメージサークル Φ11mm
同軸落射照明 Built-in
フィルター径 M43P=0.75
重量 230g
外形寸法 Φ45(MAX)×L132.2mm
図面

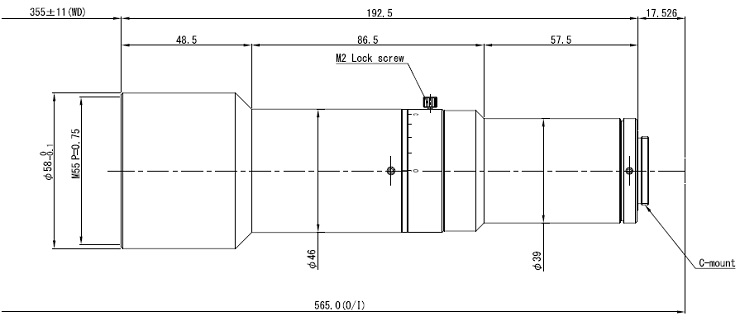

 VS-TCM1-355/S  テレセントリックレンズ(可変絞)  倍率×1.0、W.D=355.0mm 価格:問合下さい
型番 VS-TCM1-355/S
光学倍率 ×1.0
視野(H×V) 1/1.8″ 7.04×5.28
1/2″ 6.4×4.8
1/3″ 4.8×3.6
W.D 355.0±11mm
物像間距離O/I 565.0mm
実効F 7.5(絞り開放時)
NA 0.067
分解能 5.0μ(λ550nm時)
被写界深度 0.6mm(最小錯乱円Φ0.04mm)
TVディストーション 0.05%(Max)
周辺光量 91%(1/1.8″)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/1.8″
フィルター径 M55P=0.75
重量
外形寸法 Φ58(MAX)×L192.5mm
図面

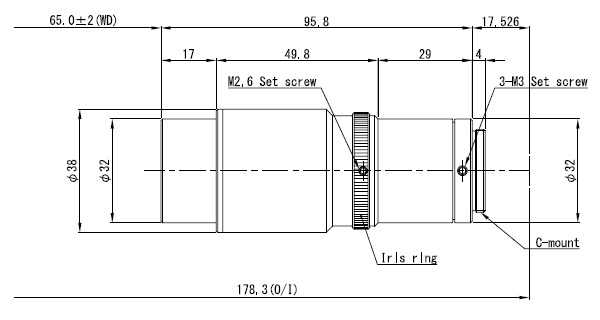

 VS-TCM2-65/S  テレセントリックレンズ(可変絞)  倍率×2.0、W.D=65mm 価格:200,000円(税別) →注文
型番 VS-TCM2-65/S
光学倍率 ×2.0 ±5%
視野(H×V) 2/3″ -
1/2″ 3.2×2.4
1/3″ 2.4×1.8
W.D 65.0±2mm
物像間距離O/I 178.3mm
実効F 6.6(絞り開放時)
NA 0.152
被写界深度 0.1mm(最小錯乱円Φ0.04mm)
TVディストーション 0.10%(1/2″)
周辺光量 95.0%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
フィルター径 -
重量 200g
外形寸法 Φ38(MAX)×L95.8mm
図面

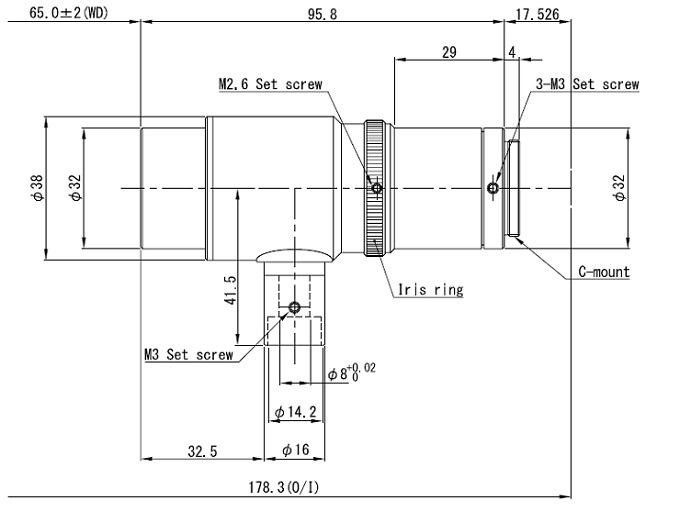

 VS-TCM2-65CO/S  テレセントリックレンズ(可変絞) 倍率×2.0、W.D=65mm、同軸落射照明 価格:問合下さい
型番 VS-TCM2-65CO/S
光学倍率 ×2.0 ±5%
視野(H×V) 2/3″ -
1/2″ 3.2×2.4
1/3″ 2.4×1.8
W.D 65.0±2mm
物像間距離O/I 178.3mm
実効F 6.6(絞り開放時)
NA 0.152
被写界深度 0.1mm(最小錯乱円Φ0.04mm)
TVディストーション 0.10%(1/2″)
周辺光量 95.0%(Y=4)
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1/2″
同軸落射照明 Built-in
重量 210g
外形寸法 Φ38(MAX)×L95.8mm
図面
