キセノン光源装置 MAX-303
必要な波長のみ照射可能と多彩な機能を標準装備したHigh Power光源装置
|
|
|
完全防熱対策の施された、コンパクトで且つ、極めて明るいキセノン光源装置です。
|
|
特 徴
|
|
|
■ |
フォトクロミズムに最適 |
|
■ |
防熱850万Luxの圧倒的な明るさ。 |
|
■ |
コンパクトで移動が簡単。 |
|
■ |
ミラーモジュールは、UVタイプ・VIS(可視光)タイプの選択可能 |
|
■ |
オプションでIRミラーモジュール選択可能(別途見積り) |
|
■ |
8穴式フィルターチェンジャーを標準で搭載。
|
|
■ |
外部のPCなどから制御する事が可能な、RS232Cによる外部制御付。
|
|
|
【主な用途 】
|
|
■ |
フォトクロミズム
|
|
■ |
光化学
|
|
■ |
蛍光観察
|
|
■ |
ディスプレイ検査 その他
|
|
MAX-303 :◆ 販売価格：生産終了・販売終了
|
|
|
|
|
|
|
| || MAX-303とは |
High Powerキセノン光源「MAX-303」は、ハイパワーな300Wのキセノンランプを搭載しながらも、
万全の防熱対策をで、不要な熱を大幅にカットされているので、熱の無い環境下で波長切換えが必要な研究開発用途に最適です。
シャッター、タイマー照明、光量調整、ミラーモジュール、フィルターチェンジャー、外部制御といった多彩な機能を
標準装備していますので、ご要望に応じた光環境を創造することが可能です。また、アクセサリーも豊富に取り揃えています。
|
| || フィルター式分光光源として |
干渉フィルター(バンドパスフィルター)使用例
|
干渉フィルター(バンドパスフィルター)をセットして、分光光源としてご使用できます。フィルター式分光なので、様々な波長帯を選ぶことができます。
|
| ■ |
分光器よりも明るい光を照射
|
| ■ |
マルチラインのレーザーよりも安価で扱いやすい
|
| ■ |
迷光レベルを大幅に減少
|
| ■ |
不要な熱や迷光を大幅にカット
|
|
|
| || UV光源として |
エッジフィルター使用例
|
エッジフィルターをセットしてUV光源としてご使用頂けます。ミラーモジュールとバンドパスフィルターやエッジフィルターとを組合せて、
所望帯域のUV光を実現できます。
|
| ■ |
フィルター式分光なので、様々な波長帯を選ぶことができます。
|
| ■ |
ミラーモジュールにて紫外域以外の光をカットしていますので、熱の無いUVを取出すことが可能です。
|
| ■ |
光学フィルターだけでは不可能な分光特性を実現可能。
|
|
| ※ |
吸収タイプのフィルターはご使用になれません。使用可能なフィルターについてはお問合せください。
|
|
|
| 仕 様
| | 型 式 |
MAX-303 |
| 出力波長 |
235-1050nm ※搭載のランプ、ミラーモジュールによって異なる |
| 回路方式 |
スイッチング方式 |
| 入力電圧 |
定格AC100V 50/60Hz (入力可能範囲 100-240V) |
| 皮相電力 |
1030VA以下 ※AC240V入力/50Hz時 |
| ランプタイプ |
コンパクトキセノンランプ 300W |
| ランプ電圧 |
14V(DC) ※ランプによって多少異なる |
| ランプ電流 |
21A(DC) ※ランプによって多少異なる |
| ランプ寿命 |
500h(平均寿命) |
| ランプメンテナンス |
アライメントフリー カートリッジ式 |
| 冷却方式 |
強制排気空冷 | シャッター |
パルスモーター駆動 |
| シャッタータイマー |
0.5-99999.9sec |
| ミラーモジュール |
UVタイプ(250-385nm)、VISタイプ(385-740nm)、IRタイプ(750〜1050nm) |
| フィルターチェンジャー |
8穴式(φ25mm､ 厚み6mm以下のフィルターを装着可能) |
| 光量調整 |
100-5％(T)連続可変 |
| 出射方式 |
ファイバー、ストレート |
| コントローラ |
内蔵 |
| 外部制御 |
RS232C |
| 安全機構 |
ランプ異常時、上面扉開時、ランプ使用時間500ｈ超時、冷却ファン異常時 |
| 使用環境 |
温度10-35℃、湿度20-80% ※結露なきこと |
| 寸法 |
本体：196(W) x 345(D) x 302(H)mm ※突起物を除く |
| 重量 |
本体：12.9kg |
| ライトガイド |
Asahi Spectra製純正ライトガイドをご使用下さい |
|
|
|
|
|
| ■ |
タイマー照射 |
| ■ |
光量調整 |
| ■ |
ミラーモジュール |
| ■ |
フィルターチェンジャー |
| ■ |
外部制御 |
| ■ |
他 |
|
| ■ |
ランプ ※OVU、UV､VISの中から1種類を選択 |
| ■ |
ミラーモジュール1個 ※UV､VIS、IRの中から1種類を選択 |
| ■ |
ファイバー取り付け口 ※ミラーモジュールに合わせてUVまたはVISを選択 |
| ■ |
専用ACケーブル(3ピンソケット、3m) |
| ■ |
カニメ工具 |
| ■ |
取扱説明書 |
| ■ |
他 |
|
| || 製品概要 |
多彩な機能を標準装備で、お望みの光をコントロールできます。
|
|
| ■ |
キセノンランプ(カートリッジ式) |
| |
紫外〜近赤外域までの広い波長域を出力
|
| ■ |
ミラーモジュール |
| |
ランプの光を波長帯域ごとに分割。さらに熱や迷光もカット。(UV/VISなど)
|
| ■ |
フィルターチェンジャー |
| |
光学フィルターをセットし、さらにお望みの波長帯に絞込み |
| ※ |
フィルターはオプションです。 |
|
|
| || ランプ ※標準機能 |
バラポラ型リフレクター付きの300Wキセノンショートアークランプを使用しています。色温度5600Kで太陽光に近い高輝度の光出力です
UV､VISタイプの2種類から1種類を選択します。出力波長は、UVタイプ/約250nm〜、VISタイプ/約350nm〜となっています。
ランプ交換は簡単なカートリッジ式になっており、本体に差し込んで固定するだけでランプ交換ができます。
|
|
| タイプ |
波長域 |
| UV |
約250nm〜 |
| VIS |
約350nm〜 |
|
|
| || ミラーモジュール ※標準機能 |
ミラーモジュールとは、紫外域もしくは可視域だけを反射する多層膜を組合せて、所望の波長帯の光のみを取り出すことのできるモジュールです。
有害な熱を抑え、かつ迷光レベルも極端に少なくする性能もあります。
当光源システムでは、２種類のミラーモジュールを標準で揃えました。
お客様にて簡単に脱着が可能です。
|
|
| 設計値 |
| 光源装置 |
ランプ |
ミラーモジュール |
ファイバー取付口 |
波長域 |
OUV |
UV |
UV |
235〜385nm |
VIS |
VIS |
385〜740nm |
IR |
IR |
750〜1050nm |
UV |
UV |
UV |
250〜385nm |
VIS |
VIS |
385〜740nm |
IR |
IR |
750〜1050nm |
VIS |
VIS |
VIS |
385〜740nm |
IR |
IR |
750〜1050nm |
|
|
| || フィルターチェンジャー ※標準機能 |
|
最大で8枚のフィルターを切換えることができます。フィルターを専用ホルダーにセットし、フィルターチェンジャーに取りつけます。
ネジ込式なので取付は簡単です。フィルターの位置選択はコントロールパネルから操作する事ができます。
|
|
| || バンドパスフィルター ※OPTION |
MAX-150用の狭帯域バンドパスフィルターです。ミラーモジュールと併用します。
|
|
| 波長(nm) |
型番 |
ミラーモジュール |
| 250nm〜390nm |
LX0254〜LX0390 |
UV |
| 400nm〜740nm |
MX0400〜MX0740 |
VIS |
| 750nm〜900nm |
MX0750〜MX0900 |
IR |
|
製品カタログ
|
|
| || ロッドレンズ ※OPTION |
ファイバーの先端に取り付けて､均一照射にすることができます。
ラインナップは、投影サイズの違う0.5倍、1倍(標準)、2倍の3種類をご用意しました。
|
|
| タイプ(倍率) |
波長域 |
| RLQ-05 (0.5倍) |
UV域〜 (合成石英) |
| RLQ-1 (1.0倍) ※標準 |
UV域〜 (合成石英) |
| RLQ-2 (2.0倍) |
UV域〜 (合成石英) |
|
|
製品カタログ
|
|
| || ファイバー ※OPTION |
キセノン光源の出射口から出る光をファイバーを通じて出射させます。これにより光源の光を目的の対象物まで
導き、照射する事がより便利になります。
|
|
| タイプ |
波長域 |
特 徴 |
| 石英タイプ |
UV域〜 |
赤外線、紫外線領域でも使用可能。減衰が少ない。 |
| 多成分タイプ |
VIS域〜 |
ハロゲン光源装置には、全て使用可能。
石英タイプより減衰は多いがプラスチックスより少ない。 |
|
|

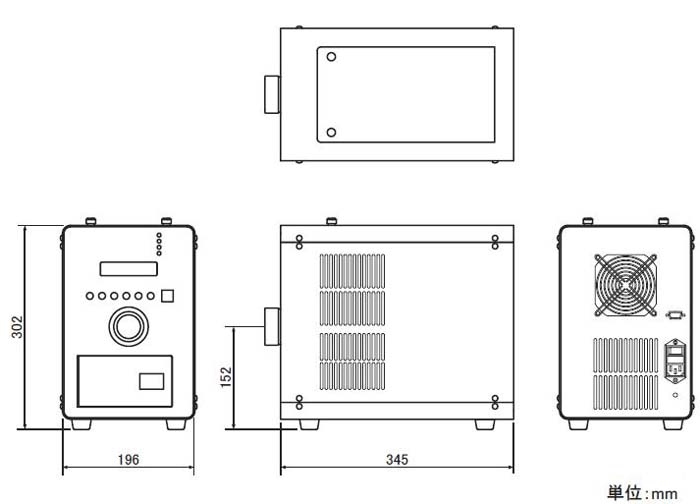

| || 外観図 |
|
|
|
|
|
|
※掲載の製品につきましては、予告なく企画及び仕様を、変更する場合もありますのでご了承下さい
|
|
|
