USBカメラシリーズ(CCDタイプ)
1/3インチCCD80万画素USBカメラ  ハードトリガー対応
STC-MC83USB / STC-MB83USB
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
1/3インチ80万画素プログレッシブCCD搭載
USB2.0高画素デジタル出力 1024×768ピクセル
外形28mm x 28mmの超小型ケースタイプ
専用ソフトウェア付属 (トリガー用SDKも用意しております)
各種モード設定(電子シャッター,AGC,ALC,γ,アパチャー,映像反転)
ハードトリガー機能(エッジプリセットトリガー・パルス幅トリガー)
映像出力 8bit / 10bit /12bit
WindowsXP、VISTA、7、8、10 (各32bit/64bit)へ対応
Linux対応(一部対応)ドライバーをリリース!

Lineup

◆STC-MC83USB  (カラー) → ショップサイトへ(価格・注文)
◆STC-MB83USB  (モノクロ) → ショップサイトへ(価格・注文)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-MC83USB(カラー) STC-MB83USB(白黒)
撮像素子 1/3インチQuad-VGA
プログレッシブカラーCCD
ICX204AL

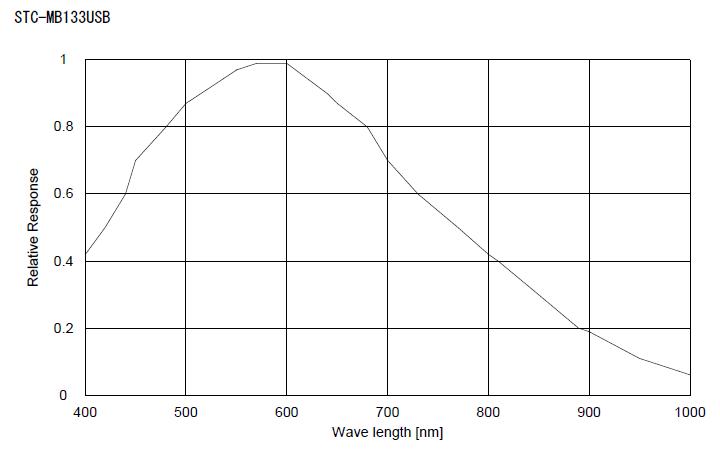

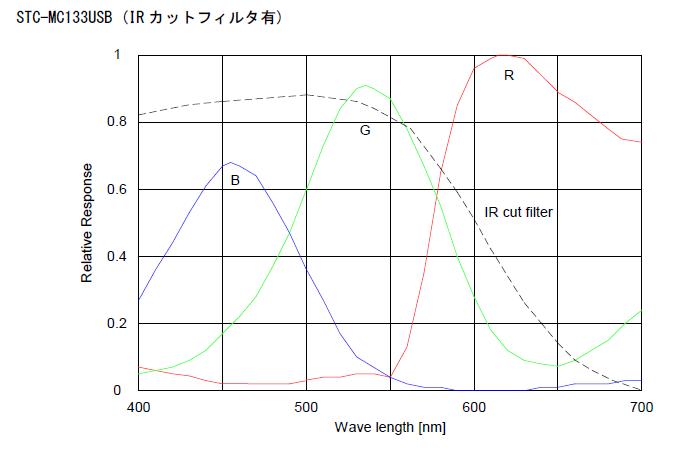

分光分布グラフ
1/3インチQuad-VGA
プログレッシブ白黒CCD
ICX204AK
分光分布グラフ
総画素数 1077(H)×768(V)
有効画素数 1034(H)×779(V)
チップサイズ(撮像エリア) 4.8(H)mm x 3.6 (V)mm x 6 (D)mm
セルサイズ(μm) 4.65(H)×4.65(V) μm
撮像方式 プログレッシブ
解像度 フルスキャン:1024(H)×768(V)
1/2スキャン:1024(H)×344(V)
1/4スキャン:1024(H)×136(V)
パーシャルスキャン フルスキャン、
パーシャルスキャン
(1/1、1/2、1/4、任意)
ビニングスキャン、
パーシャルスキャン
(1/1、1/2、1/4、任意)
フレームレート
(最大)
フルスキャン 29.18fps(通常クロック) / 14.59 fps(1/2クロック)/
7.295 fps(1/4クロック)
1/2スキャン 60.02 fps(通常クロック) / 30.01 fsp(1/2クロック)/
15.00 fps(1/4クロック)
1/4スキャン 120.35 fps(通常クロック)/ 60.175 fps(1/2クロック)/
30.087 fps(1/4クロック)
画素周波数 29.5MHz(通常クロック) / 14.75MHz(1/2クロック) /
7.375(1/4クロック)
映像出力 8bit / 10bit /12bit
最低被写体照度 21Lux F1.2 0.54Lux F1.2
同期方式 内部同期
電子
シャッター
機能 オート/マニュアル (ソフトウェア設定)
通常クロック 1/29,500,000 〜 1/29.18 秒
1/2クロック 1/14,750,000 〜 1/14.59 秒
1/4クロック 1/7,375,000 〜 1/7.30 秒
ゲイン オート/マニュアル (ソフトウェア設定)
ガンマ特性 オート/マニュアル (ソフトウェア設定)
ホワイトバランス オート/マニュアル/ワンショット
(ソフトウェア設定)
-
動作モード フリーラン/エッジプリセット・トリガ/パルス幅トリガ/
スタート・ストップトリガ
(トリガ制御:ハードウェア及びソフトウェア)
I/O USB2.0 High Speed USB miniB Type Connector
電 源 USBより供給 :+5.0V(+4.4〜+5.25V)
消費電流 300 mA以下

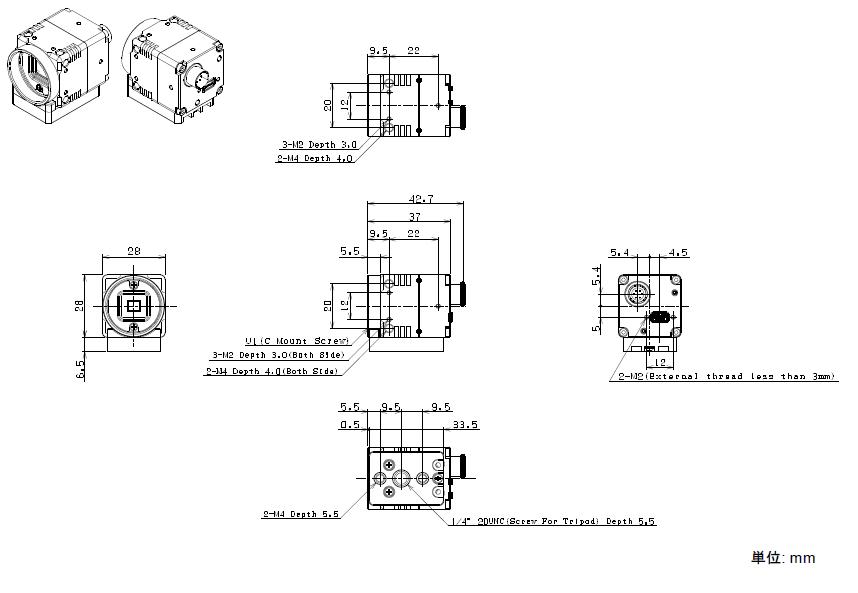

外形寸法(W)×(H)×(D) 28(W) X 28(H) X 37(D) *コネクタ含まず 図面
光学フィルター IRカットフィルター 無し
レンズマウント CSマウント
外部接続コネクタ USBコネクタ: USB mini-B タイプ
入出力信号コネクタ:HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター:HR10A-7P6S(Hirose)を推奨
重量 約45g
対応OS Windows2000(SP4〜)、WindowsXP(SP2〜)、WindowsVista(32bit/64bit)、
Windows7(32bit/64bit)、Linux(一部対応)
動作保証温度 -0℃〜+40℃
保存温度 -30℃〜+65℃
耐振動 20Hz〜200Hz〜20Hz(5分/サイクル)、加速度10G、各方向30分
耐衝撃 加速度70G、6ms(正弦半波)、各方向3回
規格 EMS:EN61000-6-2、EMI:EN61000-6-3(Class B)
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ・ゲイン(自動,手動)
・シャッタースピード(自動,手動)
・ホワイトバランス(自動,手動)
・回転(左右反転,上下反転,上下左右反転)
・色相、彩度(OFF,設定値)
・ガンマ(OFF,設定値)
・シャープネス(OFF,設定値)
詳細設定 ・ゲイン・シャッター(自動,手動,固定,デジタル)
・ホワイトバランス(自動,手動)
・γ(OFF,設定値)
・シャープネスモード(OFF,設定値)
・COLOR(色相彩度モード設定,色補正行列)
・カラーガンマモード設定(Rガンマ,Gガンマ,Gbガンマ,Bガンマ)
・スキャンモード(通常,1/1パーシャル,1/2パーシャル,1/4パーシャル,任意)
・クロック(通常,1/2,1/4)
・画素フォーマット(BGR24,BGR32)
・色補間方法(線形補間法,最近傍法,3次元補間法,線形補間法偽色軽減)
・回転(左右反転,上下反転,上下左右反転)
・表示モード(GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2)
・トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

・プレビュー(ライブ映像再生)開始/停止
・カメラ設定名変更
・カメラ設定
・表示映像サイズ設定(x8,x4,x2,x1,x1/2.x1/4,x1/8)
・画面表示設定(グリッド描画,同心円描画,フレームレート&時刻,取得フレーム数)
・スナップショット(静止画保存)
・動画保存・測定機能付き描画(直線,長方形,楕円,文字列,角度測定,多角形,垂直線,弧,ベジエー曲線,フリーハンド曲線,十字)
SDK(無償)
ソフトウェア開発キット
StCam_SDK
・関数
初期化・画像情報・プレビュー・画像取得・シャッターゲイン制御・ホワイトバランス制御・ガンマ・シャープネス ・色相彩度・色補正行列・鏡像/回転・動画保存・クロック・コールバック関数・設定保存・EEPROM・バージョン情報・その他
・サンプルプログラム
Visual C++6.0,Visual Basic 6.0,Visual C#++.NET 2003,Visual C++.NET 2003,Visual Basic.NET2003
トリガーSDK(無償)
ソフトウェア開発キット
StTrg_SDK
・関数
オープンクローズ・カメラ情報・設定情報・スキャンモード・クロック・シャッターゲイン制御・トリガ ・IO端子・タイムアウト・コールバック関数・コールバック関数を使用しない画像取得・転送制御 ・ノイズ軽減処理・ホワイトバランス処理・ガンマ処理・鏡像反転/回転処理・色相彩度/色補正行列処理 ・シャープネス処理・画像保存・画像表示・特定カメラ向け・その他 ・サンプルプログラム
Visual C++6.0,Visual Basic 6.0,Visual C#++.NET 2005,Visual C++.NET 2005,Visual Basic.NET2005

名称 内容 対応OS バージョン 更新日 ファイル
StCamUSBPack ビューアーソフトウェア
(StCamSWare v3.05)
Windowsドライバ
Standard SDK v3.05
Trigger SDK v3.02
Linuxドライバ
LabVIEWドライバ
各種ドキュメント
Windows XP SP3 以降
Windows Vista
Windows 7
Windows 8, 8.1
Windows 10
全て 32-bit / 64-bit 対応
*Linux
160325 2016-3-25 ZIP / 70MB

ダウンロード

  *Linuxドライバについてはお問い合わせください。
ピン
番号
信号名 入出力 仕様 初期設定
1入力信号用
GND
IO GND
2出力2OUTOpt. Isolated機能無効
3出力1OUTOpt. Isolated機能無効
4入力2INPUTOpt. Isolated機能無効
5入力1INPUTOpt. Isolated機能無効
6入力信号用
電源入力
IO VCC
+3 to +26.4Vdc
(A) USB ミニB USBコネクター
(B) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター:HR10A-7P6S
ロックネジ付USBケーブル(オプション)
型番 仕様 長さ 価格
CAB-USB-02-MB USB MiniB、カメラ側ロックネジ付き 2m 4,800円
CAB-USB-03-MB USB MiniB、カメラ側ロックネジ付き 3m 5,200円
CAB-USB-05-MB USB MiniB、カメラ側ロックネジ付き 5m 6,200円
◆ご注文はこちらへ→ショップサイト
CS→C変換アダプター(オプション)
型番 仕様 税別価格
FF-CS-C CSマウントカメラにCマウントレンズを装着する場合に使用 1,000円
◆ご注文はこちらへ→ショップサイト
お問合せはこちらへ→
fujiwara@ff-net.jp
