GigE Visionカメラシリーズ(CMOSタイプ)
1/2.5インチCMOS 851万画素GigEカメラ
STC-SCS853POE
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
1/2.5インチ851万画素CMOSセンサー搭載
PoE (Power Over Ethernet) 対応
フルスキャン時の最大フレームレート:12.7 fps @ 5M 8bits
CMOS グローバル
最大 64 点の画素欠陥補正
8bits,10bits,12bits 出力

Lineup

販売価格・注文については、お問合せ下さい。最終オーダー

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-SCS853POE(カラー)
撮像素子 1/2.5″851万画素 プログレッシブ カラーCMOS (SONY:IMX274)

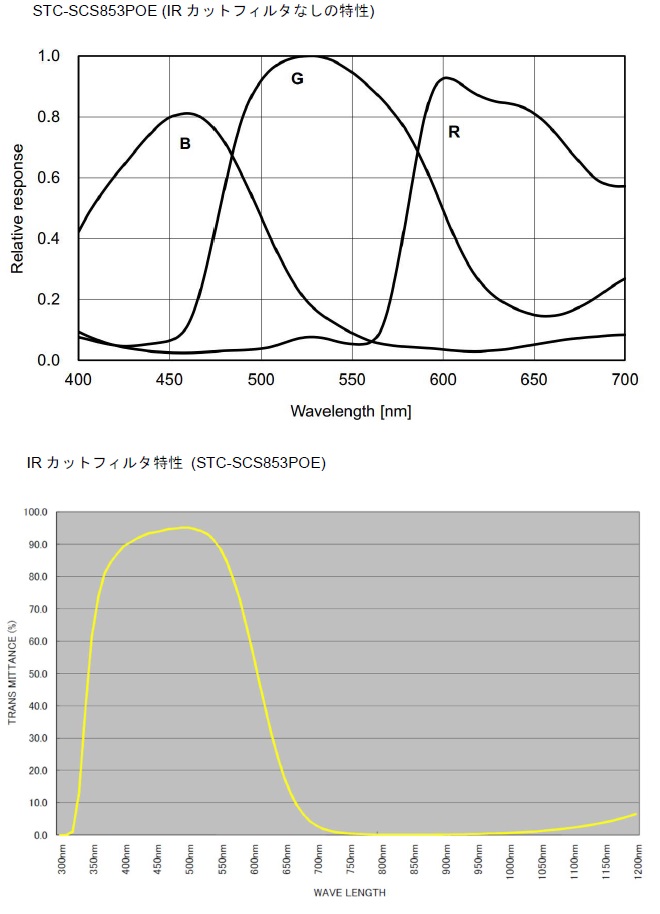

分光分布グラフ
シャッタタイプ ローリング / グローバルリセット
有効画素数 3840 (H) x 2160 (V)
セルサイズ / 撮像面積 1.62 (H) x 1.62 (V) µm / 6.22 (H) x 3.45 (V) mm
同期方式 外部トリガー(ハード / ソフト)/ フリーラン
フレームレート
(フル解像度)
8bits 12.7 fps
10bits 6.3 fps
10bits Packed
12bits 8.4 fps
12bits Packed
ADC ビット幅 10bits / 12bits
画像出力フォーマット BayerRG8 / BayerRG10 / BayerRG10Packed /
BayerRG12 / BayerRG12Packed
ノイズレベル 8bits ≤ 2.8 digits (Gain 0 dB)
10bits ≤ 11.2 digits (Gain 0 dB)
10bits Packed
12bits ≤ 44.8 digits (Gain 0 dB)
12bits Packed
感度 4,600 Lux
露光時間 8bits 105 μ 秒 〜 16.777 秒 (初期値: 87.533 μ 秒)
10bits
10bits Packed
12bits
12bits Packed
ゲイン アナログゲイン 0 〜 14.36 dB (初期値: 0 dB)
デジタルゲイン 1 〜 2 倍 (初期値: 1 倍)
ROI 水平: 24 〜 3,840 画素 / 垂直: 2 〜 2,160 ライン
(初期値: 3,840 x 2,160)
画像サイズ調整単位: 水平 24 画素 / 垂直 2 ライン
画像オフセット調整単位: 水平 24 画素 / 垂直 2 ライン
マルチROI 非対応
ガンマ ガンマ = 1.0 〜 4.0 (初期値:1.0)
ビニング / デシメーション WeightedAverage, Average,
AggregateBinning, DecimatedBinning / Off
映像反転機能 上下反転 / Off (左右反転は非対応)
画素欠陥補正 最大 64 点
自動画質制御 自動露光 対応
自動ゲイン(AGC) 対応
オートホワイトバランス 対応
動作モード エッジプリセット・トリガ / パルス幅トリガ (17.085 μ/秒以上)
/ フリーラン
通信機能 Ethernet ポート経由UART
インターフェース PoE: IEEE802.3af CLASS2 (1000BASE-T)
プロトコル GigE Vision1.2
及び GenICam Standard Version2.1(SFNC1.4)準拠
入出力端子 1 入力 (opt isolated) / 2 出力 (open collector)
電 源 +10.8〜+26.4Vdc(電源・信号コネクタ)
Power Over Ethernet(IEEE802.3af準拠)
(電源・信号コネクタからの電源供給を自動優先)
消費電力 +12 V: 2.6 W, +24 V: 3.3 W, PoE: 3.3 W

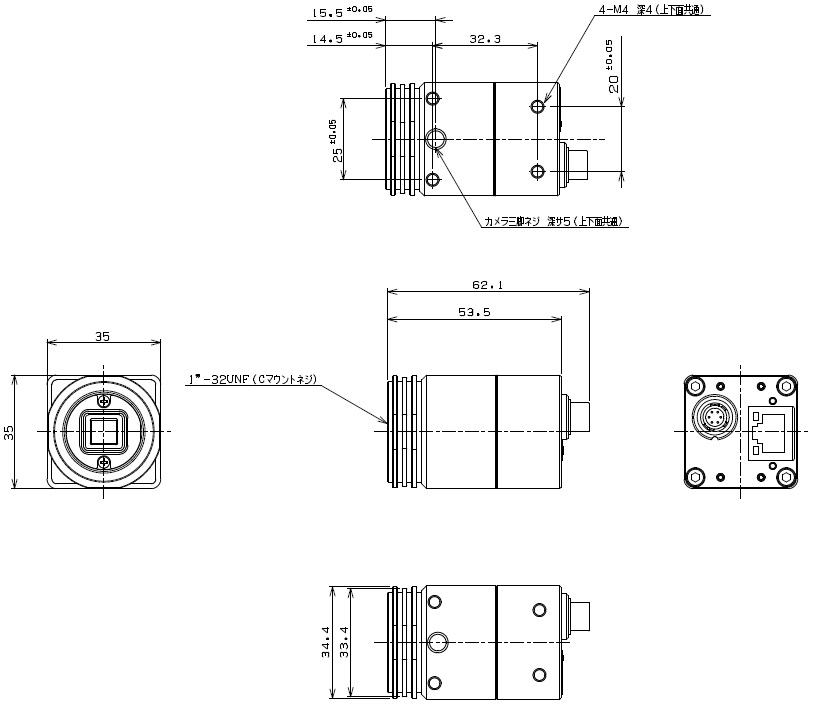

外形寸法 35 (W) x 35 (W) x 53.5(D)mm(コネクタ含まず)  →図面
光学フィルター IR カットフィルタ有り
光軸精度 水平 / 垂直方向位置精度: ± 0.3 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 2.0 °
材質 アルミニウム合金(AC)
レンズマウント Cマウント
外部接続コネクタ Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当
カメラ取付 1/4" 三脚取り付けネジ穴 (上面、底面に各 1 個)
M4 取り付けネジ穴 (上面、底面に各 4 個)
重量 約120g
動作温度/湿度 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 周囲環境温度: +43 ℃以下 又は 筐体上部温度: +60 ℃以下
周辺環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度/ 湿度 周囲環境温度:-20〜+80℃,周辺環境湿度:0〜85%RH(結露なきこと)
耐振動 20Hz〜200Hz〜20Hz(5分/サイクル),加速度10G,各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 GND IN 0V
2 出力1 OUT Open Collector
3 出力2 OUT Open Collector
4 TRG入力−(Opt Isolated−) IN LOW:+1.0V以下
High:+3.0 to +26.4V
※TRG入力−とTRG入力+の電位差
5 TRG入力+(Opt Isolated+) IN
6 POWER IN IN +10.8 to +26.4Vdc
