シングルライトガイド
Single Light Guide
多成分ガラスファイバー/プラスチックファイバー
最も標準的なストレートタイプのライトガイドです
最も効率よく光を照射します
シンプルな形状なので汎用性に優れています
出射部分の形状を同軸落射照明用や用途に合わせてカスタマイズが可能です

対応光源装置

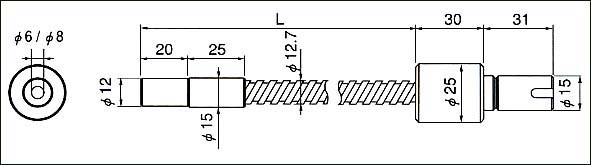

■ 標準型ライトガイド インターロック式
上段:KenkoTokina型番、下段:日本ピーアイ型番(同製品、もしくは同等品)
型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
FG6S-500S
PLG-1-500S-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック式 500 15,000
16,600
PLG-1-1000S-6
PLG-1-1000S-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック式 1000 22,000
22,000
FG8S-500S
PLG-1-500S-8
多成分ガラス φ8 φ15×31 φ6 φ12×20 インターロック式 500 25,000
21,500
FG8S-1000S
PLG-1-1000S-8
多成分ガラス φ8 φ15×31 φ6 φ12×20 インターロック式 1000 41,000
29,900

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

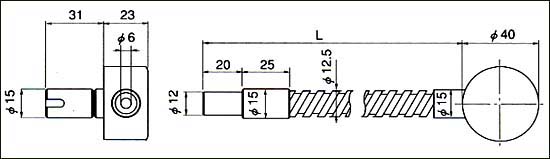

■ 入射部垂直型 インターロック式
上段:KenkoTokina型番、下段:日本ピーアイ型番(同製品、もしくは同等品)
型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
LFG6S-500S
PLG-1-500V-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック式
(入射部垂直型)
500 25,000
22,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

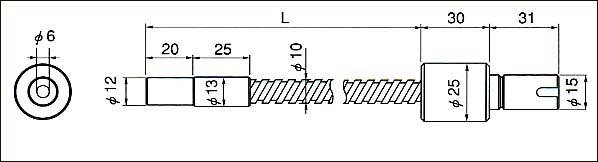

■ 標準型ライトガイド フレキシブル式
上段:KenkoTokina型番、下段:日本ピーアイ型番(同製品、もしくは同等品)
型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
FG6S-500F
PLG-1-750-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 フレキシブル 500
750
15,000
18,600
FG6S-1000F
PLG-1-1000-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 フレキシブル 1000 19,000
21,000
FG6S-1500F
PLG-1-1500-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 フレキシブル 1500 22,000
23,800
FG6S-2000F
PLG-1-2000-6
多成分ガラス φ6 φ15×31 φ6 φ12×20 フレキシブル 2000 23,000
28,500

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

上段:KenkoTokina型番、下段:日本ピーアイ型番(同製品、もしくは同等品)
型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
FG8S-500F
PLG-1-750-8R
多成分ガラス φ8 φ15×31 φ6 φ12×20 フレキシブル 500
750
25,000
27,000
FG8S-1000F
PLG-1-1000-8R
多成分ガラス φ8 φ15×31 φ6 φ12×20 フレキシブル 1000 37,000
31,200
FG8S-1500F
PLG-1-1500-8R
多成分ガラス φ8 φ15×31 φ6 φ12×20 フレキシブル 1500 41,000
39,600
FG8S-2000F
PLG-1-2000-8R
多成分ガラス φ8 φ15×31 φ6 φ12×20 フレキシブル 2000 42,000
48,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

■ 出射端側8φ金具(結束径φ4) フレキシブル式

型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
FG4S-1000F(8) 多成分ガラス φ4 φ15×31 φ4 φ8×12 フレキシブル 1000 18,000
FG4S-1500F(8) 多成分ガラス φ4 φ15×31 φ4 φ8×12 フレキシブル 1500 20,000
FG4S-2000F(8) 多成分ガラス φ4 φ15×31 φ4 φ8×12 フレキシブル 2000 22,000
上段:KenkoTokina型番、下段:日本ピーアイ型番(同製品、もしくは同等品)
型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
FG6S-1000F(8) 多成分ガラス φ6 φ15×31 φ6 φ8×12 フレキシブル 1000 18,000
FG6S-1500F(8) 多成分ガラス φ6 φ15×31 φ6 φ8×12 フレキシブル 1500 20,000
FG6S-2000F(8) 多成分ガラス φ6 φ15×31 φ6 φ8×12 フレキシブル 2000 22,000

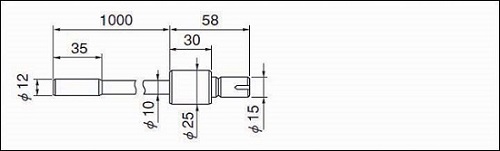

■ プラスチック製 フレキシブル式

型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
KP5S-1000 プラスチック φ5 φ15×28 φ5 φ12×35 フレキシブル 1000 9,800
KP5S-1500 プラスチック φ5 φ15×28 φ5 φ12×35 フレキシブル 1500 15,000
KP5S-2000 プラスチック φ5 φ15×28 φ5 φ12×35 フレキシブル 2000 20,000

型 番 ファイバ
種別
入射側 出射側 保護形式他
長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
KP5S-1000(8) プラスチック φ5 φ15×28 φ5 φ8×12 フレキシブル 1000 9,800
KP5S-1500F(8) プラスチック φ5 φ15×28 φ5 φ8×12 フレキシブル 1500 15,000
KP5S-2000F(8) プラスチック φ5 φ15×28 φ5 φ8×12 フレキシブル 2000 20,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。
