シングルライトガイド
Single Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85%約80%
開口数0.560.5
開口角度約68度約60度
シングルライトガイド

1箇所に集中して照射するスポット照射タイプのライトガイド
集光レンズを使用により高い照度、照度ムラを軽減できます
標準結束径(バンドル径)φ6/φ8 その他の径は特注対応
1本から特注・カスタマイズ対応可能

対応光源装置

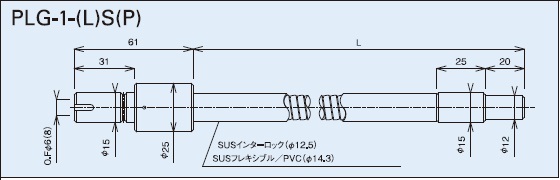

■ インターロック SUSインターロックチューブ
◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 出射側 保護チューブ形式他 長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
PLG-1-500S-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック 500 16,600
PLG-1-500SP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック・PVC 500 20,000
PLG-1-1000S-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック 1000 22,000
PLG-1-1000SP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック・PVC 1000 25,800
PLG-1-500S-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロック 500 21,500
PLG-1-1000S-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロック 1000 29,900

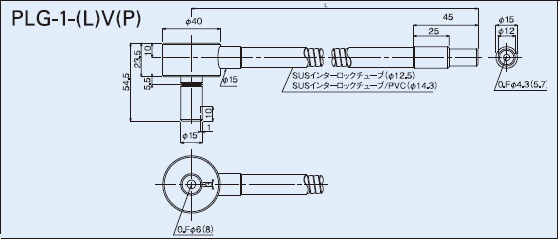

■ インターロック・垂直 SUSインターロックチューブ・入射側垂直取付型
◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 出射側 保護チューブ形式他 長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
PLG-1-500V-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック 500 22,000
PLG-1-500VP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック・PVC 500 25,400
PLG-1-500V-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロック 500 26,800
PLG-1-500VP-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロック・PVC 500 29,800

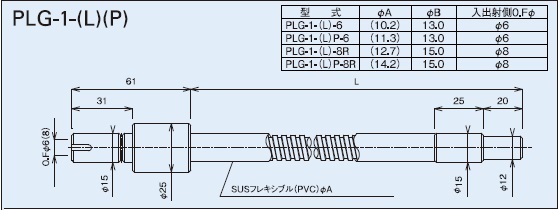

■ フレキシブル SUSフレキシブルチューブ
◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 出射側 保護チューブ形式他 長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
PLG-1-750-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 750 18,600
PLG-1-1000-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 1000 21,000
PLG-1-1000P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル・PVC 1000 25,000
PLG-1-1500-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 1500 23,800
PLG-1-1500P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル・PVC 1500 30,000
PLG-1-2000-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 2000 28,500
PLG-1-2000P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル・PVC 2000 35,200
PLG-1-3000-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル 3000 37,400
PLG-1-3000P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブル・PVC 2000 45,400
■ フレキシブル(結束φ8) SUSフレキシブルチューブ・結束径:φ8(ランダム結束)
◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 出射側 保護チューブ形式他 長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
PLG-1-750-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル 750 27,000
PLG-1-1000-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル 1000 31,200
PLG-1-1000P-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル・PVC 1000 35,600
PLG-1-1500-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル 1500 39,600
PLG-1-1500P-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル・PVC 1500 44,300
PLG-1-2000-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル 2000 48,000
PLG-1-2000P-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル・PVC 2000 52,900
PLG-1-3000-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル 3000 64,800
PLG-1-3000P-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSフレキシブル・PVC 3000 70,400
※結束:φ8R→φ8 ランダム結束

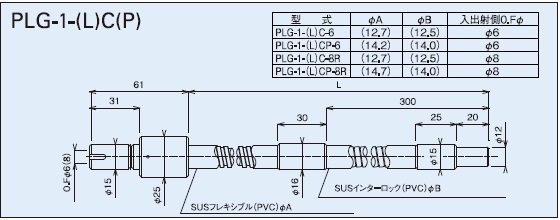

■ コンピネーション コンピネーションタイプ(SUSフレキシブルチューブ+SUSフレシブルチューブ)
◆ご注文・販売価格はこちらへ→ショップ(光マート)

※結束:φ8R→φ8 ランダム結束
型 番 ファイバ
種別
入射側 出射側 保護チューブ形式他 長さ
(mm)
標準
価格
(税別)
結束 形状 結束 形状
PLG-1-1000C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル
1000 24,800
PLG-1-1000CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル・PVC
1000 28,500
PLG-1-1500C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル
1500 29,800
PLG-1-1500CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル・PVC
1500 34,000
PLG-1-2000C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル
2000 34,900
PLG-1-2000CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル・PVC
2000 39,400
PLG-1-3000C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル
3000 44,800
PLG-1-3000CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロック
フレキシブル・PVC
3000 50,400
PLG-1-1000C-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル
1000 34,800
PLG-1-1000CP-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル・PVC
1000 38,600
PLG-1-1500C-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル
1500 43,000
PLG-1-1500CP-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル・PVC
1500 47,300
PLG-1-2000C-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル
2000 51,500
PLG-1-2000CP-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル・PVC
2000 56,000
PLG-1-3000C-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル
3000 68,000
PLG-1-3000CP-8R 多成分ガラス φ8 R φ15×31 φ8 φ12×20 SUSインターロック
フレキシブル・PVC
3000 73,400
