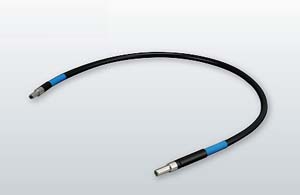

液体ライトガイド

多成分ファイバに比べ、最大２倍の透過率を誇る液体ライトガイド。コアが液体である為、高透過率であり、 ポリカーボネイトの接着、PVC、金属、硝子、および基板などの接着に効率よく使用する事が期待される。

特  徴
　
■ 紫外光、可視光、赤外光の透過性にすぐれる
■ 長距離にわたって正確に光情報を伝送できる
■ 高出力レーザーにも使用可能
■ 耐熱、高真空、防爆に対する特殊コーティング可能
■ 最大コア径　50μm〜170μm
■ 伝達帯域幅が広く、光伝達が早い
  対応紫外線LED照射器： OnbuCure LX400
  対応紫外線LED照射器： BlueWave LED Prime UVA
仕  様  Specifications
コア
(mm)		 照射径
(mm)		 チューブ(mm)
 最小曲げ半径

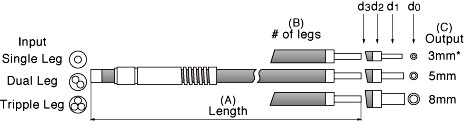

d0 d1 d2 d3
3 5 9 7 40
5 7 10 9.5 60
8 10 15 12.5 100
A.全長(mm) 750、1000、1500、2000、3000
B.コア数 1(Singl Leg) 2(Dual Leg) 3(Tripple Leg)
C.照射径 3mm ※ 5mm 8mm
  波 長 320-600nm(Standard) 250-600nm(Standard)
※分岐のご注文時は、コア径3mmに限ります。
90℃ Angle Adapter
アダプタ サイズ
A B C D E
3mm in 0.20 1.20 0.35 0.20 0.90
mm 5.1 30.5 8.9 5.1 22.9
5mm in 0.28 1.24 0.39 0.28 0.93
mm 7.1 31.5 9.9 7.1 23.6
8mm in 0.39 1.38 0.59 0.39 0.97
mm 9.9 35.1 14.9 9.9 24.6
5mm
(1 lens)		 in 0.28 2.5 0.70∗ 0.39 1.97
mm 7.1 63.5 17.8∗ 9.9 50.0
5mm
(2 lens)		 in 0.28 2.5 0.70∗ 0.39 1.97
mm 7.1 63.5 17.8∗ 9.9 50.0
