GigE Visionカメラシリーズ(CCDタイプ)
1/3インチCCD80万画素GigEカメラ
STC-SC83POE / STC-SB83POE
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
PoE (Power Over Ethernet) 対応GigE Vision CCDモデル
1/3インチ80万画素CCDセンサー搭載
フルスキャン時の最大フレームレート:36 fps

販売価格・注文については、お問合せ下さい。

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-SC83POE(カラー) STC-SB83POE(白黒)
撮像素子 1/3″80万画素 プログレッシブ
カラーCCD(SONY:ICX424AQ)
分光分布グラフ
1/3″80万画素 プログレッシブ
モノクロCCD(SONY:ICX424AL)
分光分布グラフ
総画素数 1077(H) x 788(V)
有効画素数 XGA:1024(H) x 768(V)
セルサイズ / 撮像面積 4.65 (H) x 4.65 (V) µm / 4.8 (H) x 3.6 (V) x 6.0 (D) mm
同期方式 外部トリガー(ハード / ソフト)/ フリーラン
フレームレート
(垂直周波数)
36.42046 Hz (フル解像度時)
通信により変更可能0.44236 〜 145.68185 Hz
(ROI 設定により最大フレームレートは異なります)
最大フレームレート(145.68185Hz)は垂直解像度を94に設定した場合です
水平周波数 28.9907 kHz
画素周波数 36.8181 MHz
ノイズレベル 8bits ≤ 3 digits (Gain 0 dB)
10bits ≤ 12 digits (Gain 0 dB)
12bits ≤ 48 digits (Gain 0 dB)
最低被写体照度 19.14 Lux at F1.2, 36.42046Hz 1.536 Lux at F1.2, 36.42046Hz
映像出力フォーマット Mono8 / Mono10 /
Mono10Packed / Mono12 /
Mono12Packed/BayerRG8/
BayerRG10/BayerRG10Packed/
BayerRG12/BayerRG12Packed/
RGB8Packed
Mono8 / Mono10 /
Mono10Packed / Mono12 /
Mono12Packed
インターフェース PoE: IEEE802.3af CLASS2 (1000BASE-T)
プロトコル GigE Vision 1.2 及び GenICam 2.0 準拠
露光時間 プリセット・フリーランモード: 0, 10 μ 秒 〜 16,777,215 μ 秒
プリセット・トリガモード: 0, 10 μ 秒 〜 16,777,215 μ 秒
パルス幅トリガモード: 0, 10 μ 秒 〜 無制限
'0' に設定時は電子シャッタOFF (フル露光)
ALC AE およびAGC ON/OFF (通信により選択可能)
ゲイン 0 〜 18.309 dB
ガンマ特性 ガンマ = 1.0 / 読み書き可能なガンマテーブル (通信により選択可能)
AOI 機能 通信により変更可能
スミア軽減 通信によりON/OFF 選択可能
色補完機能 対応 (RGB 出力) N/A
ホワイトバランス オート / マニュアル /
プッシュセットホワイトバランス
N/A
動作モード エッジプリセット・トリガ / パルス幅トリガ / フリーラン (露光時間の制限無し)
通信機能 Ethernet ポート経由UART
電 源 入力電圧 +10.8 〜 +26.4Vdc (電源・信号コネクタ)
若しくはPower Over Ethernet (IEEE802.3af 準拠)
(電源・信号コネクタからの電源供給を自動優先)
消費電力 +12V: 2.5 W / 2.4 W, +24V: 2.8 W / 2.8 W, PoE: 2.7 W / 2.6 W

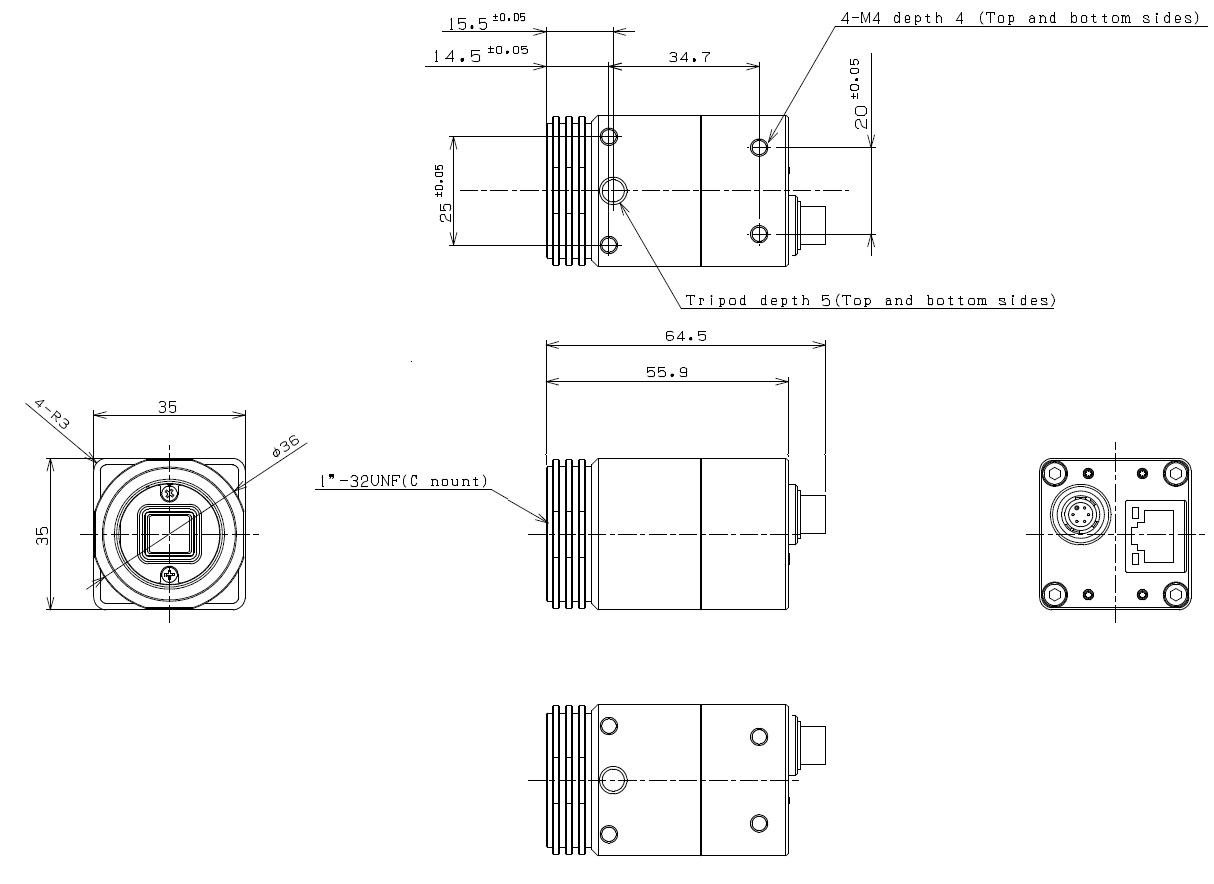

外形寸法 35 (W) x 35 (H) x 55.9 (D) mm  →図面
光学フィルター 光学フィルタ無し 光学フィルタ無し
光軸精度 水平 / 垂直方向位置精度: ± 0.3 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金(AC)
レンズマウント Cマウント
外部接続コネクタ Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当
カメラ取付 1/4" 三脚取り付けネジ穴 (上面、底面に各 4 個)
両側面に各2 個
重量 約130g
動作温度/湿度 下限 周囲環境温度:-5℃, 周辺環境湿度:0 〜 85%RH(結露なきこと)
上限 周囲環境温度:+40℃以下, 周囲環境湿度:0 〜 85%RH(結露なきこと)
又は 筐体上部温度: +65 ℃以下
保存温度 / 湿度 周囲環境温度:-30 〜 +65℃, 周辺環境湿度:0 〜 85%RH(結露なきこと)
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 GND IN 0V
2 出力1 OUT Open Collector
3 出力2 OUT Open Collector
4 TRG入力−(Opt Isolated−) IN LOW:+1.0V以下
High:+3.0 to +26.4V
※TRG入力−とTRG入力+の電位差
5 TRG入力+(Opt Isolated+) IN
6 POWER IN IN +10.8 to +26.4Vdc
適合レンズ条件  撮像素子:1/3インチ、XGA、4.65μmピクセルピッチ →[視野範囲一覧表]
