USBカメラシリーズ(CMOSタイプ)
高速Vision Chip Sensor搭載 USB3.0カメラ

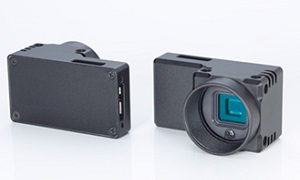

STC-MCV133U3V / STC-MBV133U3V
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
高速ビジョンセンサーIMX382搭載により、毎秒1,000フレームの高速センシングで対象物の検出と追跡を実現
物体検出機能により、対象エリアの移動や変化を検出可能 − 不良検出、異常検出、状態変化検出に最適
高速センシング処理機能搭載 USB3.0カメラ
1000fps(0.3Mモード)で検出結果を出力可能
USB3 Vision対応の1.3Mモデル
1.3M モード(フル解像度) / 0.3M モード(2x2 ビニング) 切り替え可能
最大フレームレート: 500fps @ 1.3M 8bits(センサー4bits 出力)
CMOS ローリングシャッタ
カメラからのSPI出力を使用することで、PCレスで使用可能
最大 256 点の画素欠陥補正
 物体検出機能

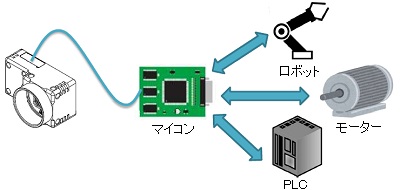

物体検出情報のみをSPI で出力することができ、安価なマイコンで必要な情報が受信可能です。
PC レスでシステムを構築することにより、小型化・低コスト化だけでなく、 低遅延でリアルタイムなフィードバック制御が可能です。

SPIとは、デバイス間をシリアルバスで接続する方式で、 高速ではないが、少ない端子数でデータ転送ができることから、 より小型化が要求されるユニットで有効です。

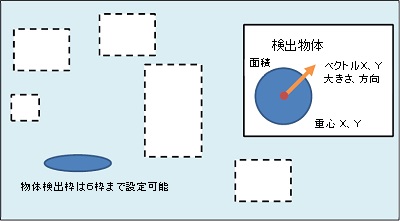

物体検出機能により、各物体検出枠に設定された閾値による 物体検出、物体追跡、物体検出情報 (大きさ / 重心計算 / 移動量) が出力できます。

物体検出情報を取得するための設定
・物体検出に必要な色・輝度閾値 又は、色相
・物体検出領域 (検出枠)
物体検出情報を使用した機能
・物体検出情報によるトリガ機能
・物体検出情報を画像に付加してUSB 転送 (GenICam Chunk 機能を使用)
・物体検出情報をSPI で出力
仕  様
型式 STC-MCV133U3V-SP
STC-MCV133U3V-TP
STC-MBV133U3V-SP
STC-MBV133U3V-TP
撮像素子 1/3.2″127 万画素プログレッシブ
カラーCMOS(SONY:IMX382-0ABR-C)

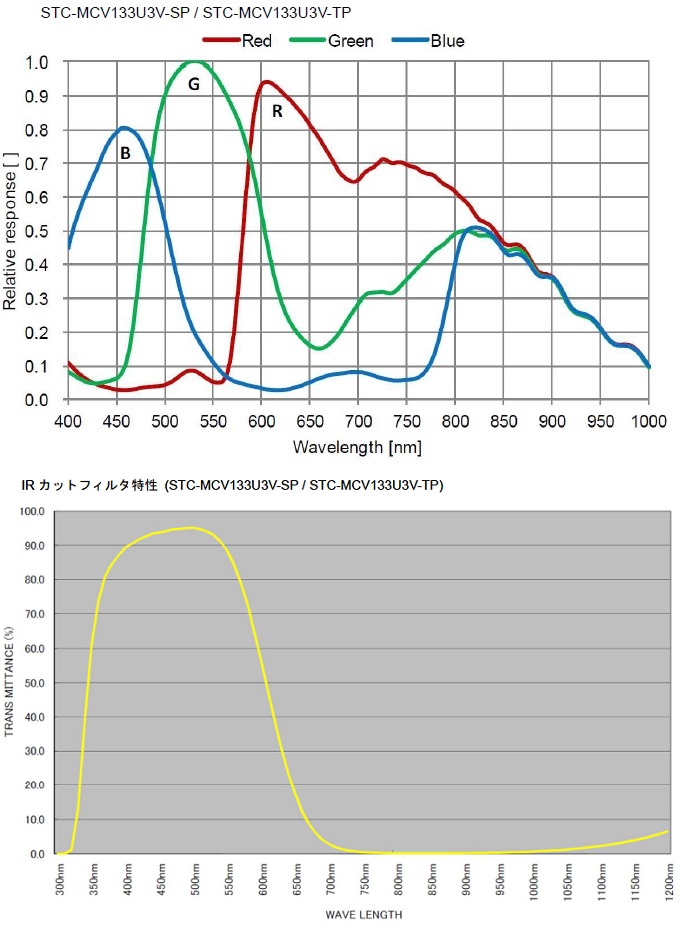

分光分布グラフ
1/3.2″127 万画素プログレッシブ
モノクロCMOS(SONY:IMX382-0AQR-C)

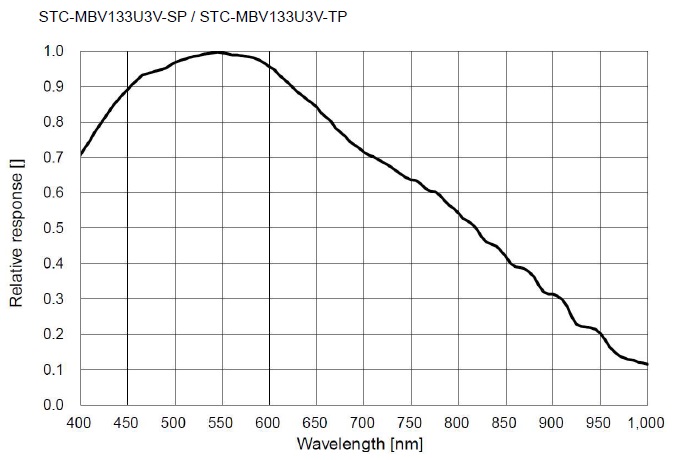

分光分布グラフ
ローリング グローバル
有効画素数 フル解像度: 1,296 (H) x 976 (V)
0.6M : 1296 (H) x 468 (V)
0.3M (2 x 2 ビニング): 648 (H) x 474 (V)
0.14M (2 x 2 ビニング): 648 (H) x 226 (V)
セルサイズ/撮像エリア 3.5 (H)µm x 3.5 (V)µm/4.54 (H)mm x 3.39 (V)mm
フレームレート
(フル解像度時)
検出情報有 1.3M 8bits: 500 fps (最大値:USB帯域・状態により変化します),
0.6M 8bits: 1,000 fps
0.3M 8bits: 1,000 fps
0.14M 8bits: 2,000 fps
検出情報無 1.3M 8bits: 120 fps,
1.3M 10bits: 120 fps
1.3M 12bits: 60 fps
0.3M 8bits: 240 fps
ADC ビット幅 1.3M: 12bits / 10bits / 4bits
0.6M: 4bits
0.3M: 10bits / 4bits
0.14M: 4bits
* 4bits は4bits packed もしくは8bits に拡張しカメラから出力
映像出力
フォーマット
検出情報有 1.3M 8bits / 4bits packed 出力 (最大値:USB帯域・状態により変化します),
0.6M 8bits / 4bits packed 出力
0.3M 8bits / 4bits packed 出力
0.14M 8bits / 4bits packed 出力
* センサーADC は4bits 出力
検出情報無 1.3M 8bits / 10bits / 12bits / 10btis Packed / 12bits packed 出力
0.3M 8bits 出力
ノイズレベル 8bits 出力時 ≤ 3 digits (Gain 0 dB)
10bits/10bits Packed
出力時
≤ 12 digits (Gain 0 dB)
12bits/12bits Packed
出力時
≤ 48 digits (Gain 0 dB)
感度 1,920 Lux (1.3M, 8bits) 610 Lux (1.3M, 8bits)
露光時間 検出情報有 1.3M 8bits, 8 〜 1,998 µ秒 (初期値: 1,998 μ 秒),
0.6M 8bits: 8 〜 998 µ秒
0.3M 8bits: 8 〜 998 µ秒
0.14M 8bits: 8 〜 498 µ秒
検出情報無 1.3M 8bits: 33.33 〜 8,325 µ秒,
1.3M 10bits: 29.63 〜 8,326 µ秒
1.3M 12bis: 59.26 〜 16,652 µ秒
0.3M 8bits: 33.33 〜 4,158 µ秒
ゲイン アナログゲイン 0dB 〜 19.2dB(初期値:0dB)
デジタルゲイン 1 〜 2倍(初期値:1倍)
黒レベル 8bits 出力 0 〜 255 digits (初期値: 8 digits)
10bits/10bits Packed 0 〜 1,023 digits
12bits/12bits Packed 0 〜 4,095 digits
ホワイトバランス 0 倍 〜 15.9 倍 なし
ROI 非対応
マルチROI 非対応
ガンマ 1.0 固定
ビニング x2 水平・垂直共通設定 (0.14M / 0.3M モード) 加算 / Off (0.6M / 1.3M モード)
デシメーション 非対応
映像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補正 最大256点
自動画質制御 自動露光 対応 (ON / OFF)
自動ゲイン (AGC) 非対応
オートホワイトバランス 非対応
動作モード 検出トリガ / エッジプリセット・トリガ / フリーラン
ユーザ設定保存 対応
通信機能 USB3.0バス経由
インターフェース USB3.0 Super speed (USB3.0 micro B)
プロトコル USB3 Vision® 1.0.1, GenICam Standard Version 2.0(SFNC 2.2, PFNC 2.0)準拠
入出力端子 SPI
電 源 入力電圧 +5 V (typ.) (USB 規格に準ずる) / +4.5 〜 +5.5 V (SPI 使用時)
消費電力 Max. 3.2 W 以下
光学フィルター IR Cut Filter 無し
光軸精度 水平 / 垂直方向位置精度: ± 0.3 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金 (AC)
レンズマウント Cマウント
外部接続コネクタ USB コネクタ: USB3.0 micro B タイプ
SPI 用コネクタ: SM06B-SHJH-TF (HF) (JST)
動作温度
/湿度
下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 80 %RH (結露なきこと)
上限 筐体温度: +59 ℃
保存温度 / 湿度 周囲環境温度 -25 〜+65℃, 周囲環境湿度0 〜 85%
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5 分 / サイクル), 加速度10 G, XYZ 各方向30 分
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

STC-MCV133U3V-SP / STC-MBV133U3V-SP

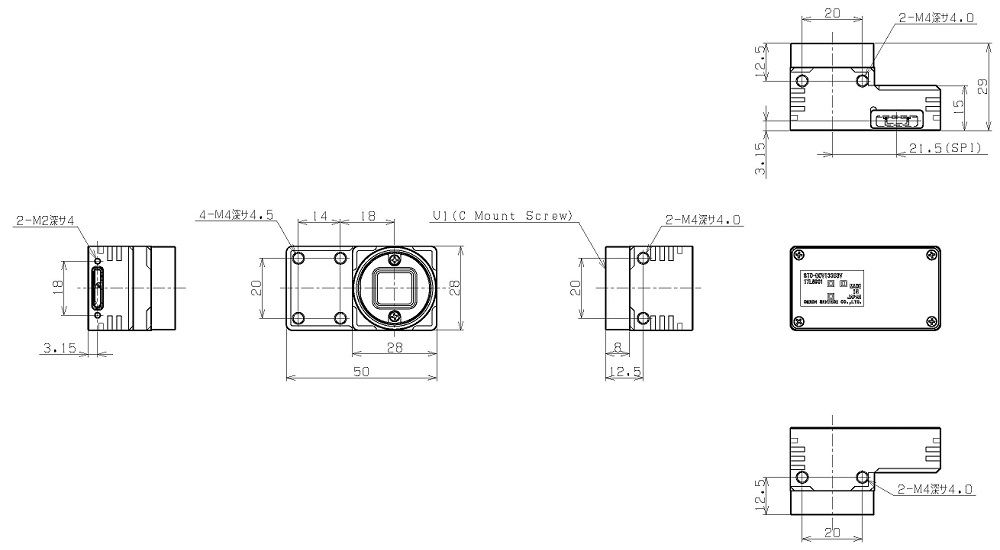

外形寸法 50 (W) x 28 (H) x 29 (D) mm →外観図面
カメラ取り付け M4 取り付けネジ穴 (前面に4 個, 上底左面に各2 個)
質量 約 40 g
STC-MCV133U3V-TP / STC-MBV133U3V-TP

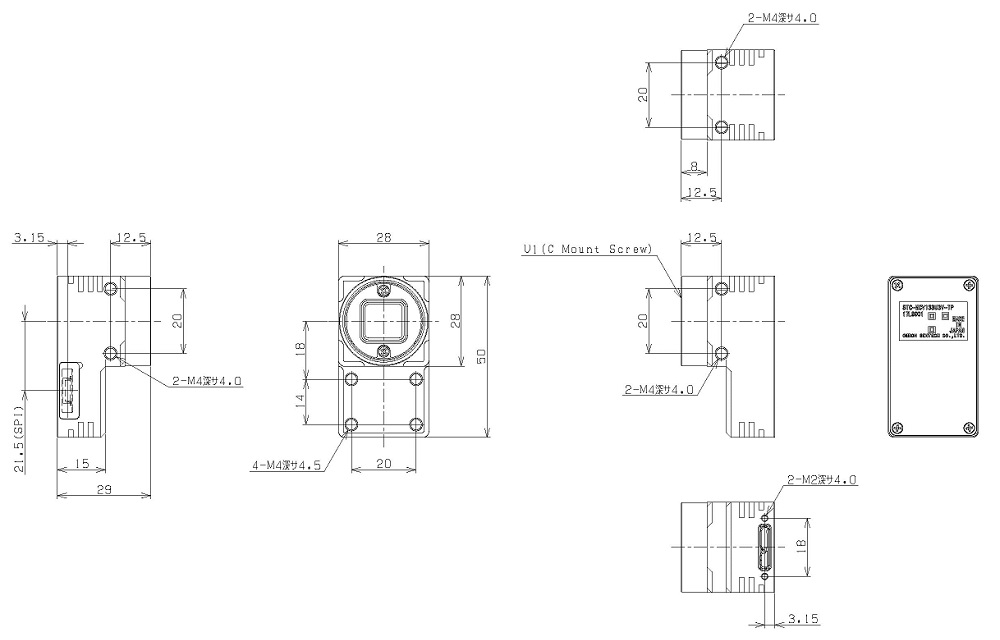

外形寸法 28 (W) x 50 (H) x 29 (D) mm →外観図面
カメラ取り付け M4 取り付けネジ穴 (前面に4 個, 上左右面に各2 個)
質量 約 40 g

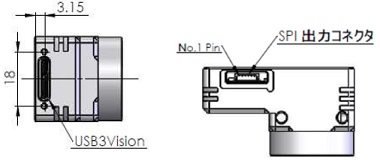

SPI 出力用コネクタ:SM06B-SHJH-TF(HF) (JST)


USB3.0 micro B に準拠

 ロックネジ付USBケーブル(オプション)
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2m 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5m 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5m 12,800円
