カメラリンクシリーズ CCDモデル(標準モデル)
2/3インチCCD500万画素CameraLinkカメラ
STC-PCLC501A / STC-PCL501A
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
CameraLink CCDモデル(標準モデル)
最小・最軽量の小型カメラリンクカメラ
2/3インチ500万画素CCD素子採用
STC-PCLC501A (カラータイプ)  生産終了

STC-PCL501A (モノクロタイプ)  生産終了

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-PCLC501A(カラー) STC-PCL501A(白黒)
撮像素子 2/3インチ正方画素型500万画素プログレッシブ
カラーCCD(ソニー製: ICX625AQ)
分光分布グラフ
2/3インチ正方画素型500万画素プログレッシブ
白黒CCD(ソニー製: ICX625AL)
分光分布グラフ
総画素数 2536(H)×2068(V)
有効画素数 2448(H)×2058(V)
チップサイズ(mm) 9.93(H)×8.70(V) mm
セルサイズ(μm) 3.45(H)×3.45(V) μm
撮像方式 プログレッシブ
パーシャルスキャン フルスキャン、1/2スキャン、1/4スキャン、
任意パーシャルスキャン(最小ライン数:232)

ビニング、ビニング・パーシャルスキャン、
ビニング1/2パーシャルスキャン、
ビニング1/4パーシャルスキャン、
ビニング任意パーシャルスキャン(最小ライン数:232)

フルスキャン、1/2スキャン、1/4スキャン、
任意パーシャルスキャン(最小ライン数:232)
垂直周波数(フレームレート) 16 Hz
水平周波数 33.264 KHz
画素周波数 64 MHz
S/N比(標準偏差) 8ビット出力時:<= 4 Digit (Gain 0 dB)、10ビット出力時:<= 15 Digit (Gain 0 dB)
12ビット出力時:<= 60 Digit (Gain 0 dB)
最低被写体照度 0.32 Lux 以下 at F1.2 0.24 Lux 以下 at F1.2
同期方式 内部同期
映像出力 8/ 10 / 12 bit Raw, RGB Data (Baseコンフィグレーション)
タップ数 2 タップ
シャッタスピード OFF, 1/8 〜 1/120,000 秒 (任意H and CLK単位)
ゲイン 0 〜 18.309dB
ガンマ特性 1.0
電 源 12 Vdc (カメラリンクコネクタ経由)
消費電流 4.0 W以下
トリガモード エッジプリセット・トリガ (Vリセット, ノンリセット)、パルス幅トリガ (Vリセット, ノンリセット)
通信機能 RS232準拠 (カメラリンクコネクタ経由)

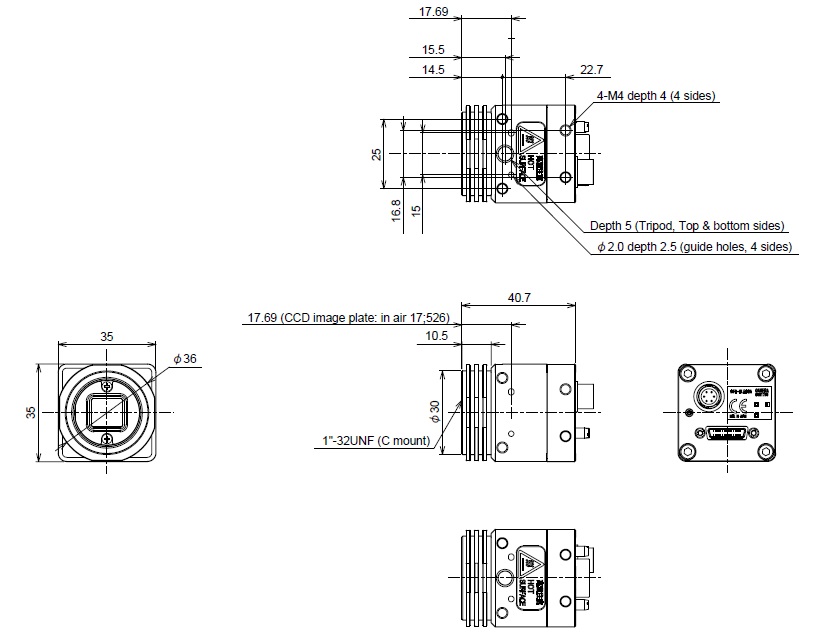

外形寸法(W)×(H)×(D) 35 (W) x 35 (H) x 40.7 (D) mm * コネクタ含まず  →図面(JPEG)
光学フィルター IRカットフィルタ無 IRカットフィルタ無
光軸精度 H, V方向位置精度: ±0.31mm、H, V方向に対する有効画素面の回転精度: ±2.1°
材質 アルミ(AC)
レンズマウント Cマウント
外部接続コネクタ カメラリンクコネクタ: ミニチュアコネクタ (SDR)
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当
カメラ取付台座 4面取付可 (下面: 4点、3面: 3点ネジ止め)
重量 約 80 g
動作保証温度 周囲温度: -5 〜 +50 ℃
保存温度 -60 ℃ 〜 +65 ℃
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度 10 G, 各方向 30 分
耐衝撃 加速度 38 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55022 (Class B)
規制化学物質対応 RoHS対応
ピン番号 信号名 IN/OUT 信号電圧
入出力 Low High
1GNDIN0V
2I/O-1IN/OUT入力0〜+0.99V+2.3〜+3.3V
出力0V+3.3V
3I/O-2IN/OUT入力0〜+0.99V+2.3〜+3.3V
出力0V+3.3V
4I/O-3IN/OUT入力0〜+0.99V+2.3〜+3.3V
出力0V+3.3V
5TRG OUTOUT出力0V+3.3V
6+12VdcIN+12Vdc
(A)カメラリンク コネクター3M製SDR相当品
(B) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
     ケーブル側コネクター:HR10A-7P6S
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 GND 8 SerTC+ 15 X0+ 22 CC1+(TRG)
2 X0- 9 SerTFG- 15 X0+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 GND
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
