GigE Visionカメラシリーズ(CMOSタイプ)
1/1.2インチCMOS230万画素GigEカメラ
STC-SCS241POE / STC-SBS241POE
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
1/1.2インチ230万画素CMOSセンサー搭載
CMOSセンサー採用で低価格を実現
GigE Vision出力
外形35mm x 35mmの超小型ケースタイプ
解像度1920×1200Pixel出力対応
WindowsXP(32bit)、7、8、8.1 (32bit/64bit)へ対応

価格については、お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-SCS241POE(カラー) STC-SBS241POE(白黒)
撮像素子 1/1.2" 2.3MカラーCMOS
(SONY製:IMX174)
分光分布グラフ
1/1.2" 2.3MモノクロCMOS
(SONY製:IMX174)

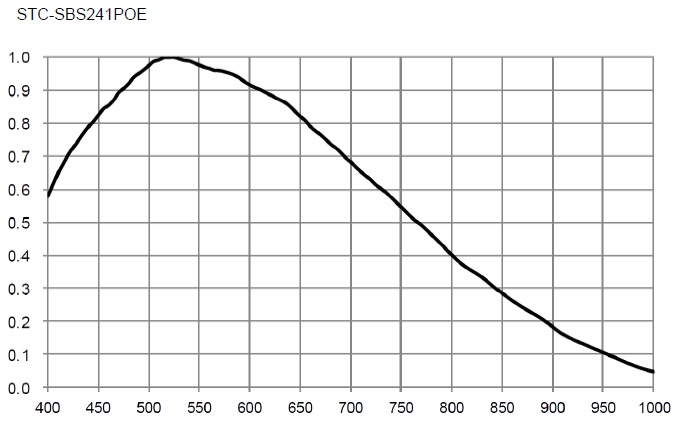

分光分布グラフ
有効画素数 1920(H) x 1200(V)
セルサイズ 5.86 (H) x 5.86 (V) µm
走査方式 プログレッシブ
シャッター方式 グローバルシャッター
スキャンモード フルスキャン/ROI
フレームレート 8bit:45fps、10Bit:22.8fps、10bitPaced:30.4fps
12bit:22fps、12bitPacked:30.4fps
最大フレームレート 1628.29@16×2(8bit)
ADCビット幅 12bit
映像出力フォーマット BayerBG8,BayerBG10,BayerBG10Packed,
BayerBG12,BayerBG12Packed
Mono8,Mono10,Mono10Packed,
Mono12,Mono12Packed
ノイズレベル 8ビット出力時:≤ 1.5 Digit(Gain 0 dB)、10ビット出力時:≤ 6 Digit(Gain 0 dB)、
12ビット出力時:≤ 24 Digit(Gain 0 dB)
感度 580 Lux 1120 Lux
ALC オートシャッタ / オートゲイン / オフ
電子シャッタ 30μ秒 〜 16,777,215 μ秒
ゲイン アナログ:0 to 24 dB(初期値:0),デジタル:0 to 6 dB(初期値:0)
ガンマ特性 ガンマ=1.0/読み書き可能なガンマテーブル
ROI 水平: 16 〜 1920 / 垂直: 2 〜 1200
画像サイズ調整単位: 水平8画素単位 / 垂直2ライン
画像オフセット調整単位: 水平8画素単位 / 垂直2ライン
ビニング 非対応
デシメーション 対応(水平・垂直個別に×2)
映像反転機能 左右反転 / 上下反転 / 上下左右反転 / オフ
ホワイトバランス オート/マニュアル/プッシュセット
プッシュセットホワイトバランス
無し
動作モード エッジプリセット・トリガ、パルス幅トリガ(15.3535uS 以上)
通信機能 Ethernet ポート経由 UART
インターフェース PoE:IEEE802.3af CLASS2(1000BASE-T)
プロトコル GigE Vision® 1.2 及び GenICam Standard Version 2.1(SFNC1.4 準拠)
入出力端子 1入力(opt isolated) / 2出力(open collector)
電 源 +10.8 〜 +26.4 Vdc (電源・信号コネクタ)
若しくは Power Over Ethernet(IEEE802.3af準拠)
※電源・信号コネクタからの電源供給を自動優先
消費電力 +12V:3.0 W、+24V: 3.6W、PoE:3.0W
外形寸法 35 (W) x 35 (W) x 53.7(D)mm
(コネクタ含まず)→図面
35 (W) x 35 (W) x 53.4(D)mm
(コネクタ含まず)→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度:±0.3mm
H, V方向に対する有効画素面の回転精度: ±2.0°
外部接続コネクタ RJ45コネクタ
電源・信号コネクタ:HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター:HR10A-7P6S(Hirose)を推奨
材質 アルミニウム合金
カメラ取付 1/4"三脚取り付けネジ穴:上下面に各1個
M4取り付けネジ穴:上下面に各4個、両側面に各2個
重量 約100g
動作保証温度 下限:周囲環境温度-5℃、上限:周囲環境温度:40℃以下
または筐体上部温度62℃以下
保存温度 周囲環境温度 -30 〜+65℃
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
■ソフトウェア(ダウンロード)
名称 内容 対応OS バージョン 更新日 ファイル
StGigE-Package Windowsドライバー
ソフトウェア
・StCamGigEWare v2.3.0.2
・StGigEGammaTable v6.2.0.1
SDK
・eBUS SDK v3.1.10
ドキュメント
OS対応
・WindowsXP SP3〜(32bit only)
・Windows7 SP1〜(32/64bit)
・Windows8 (32/64bit)
・Windows8.1(32/64bit)
開発環境
VC++
・VisualStudio2005 Pro
・VisualStudio2008 Pro
VC++, VC#, VB
・VisualStudio2010 Pro
・VisualStudio2012 Pro
・VisualStudio2013 Pro
v2.03.0003 2015-10-01 ZIP / 280MB

ダウンロード

eBUS™ SDK Package Linuxドライバ Red Hat® Enterprise Linux®7 v4.1.4 2015-10-01 ZIP/7MB

ダウンロード

6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 GND IN 0V
2 出力1 OUT Open Collector
3 出力2 OUT Open Collector
4 TRG入力−(Opt Isolated−) IN LOW:+1.0V以下
High:+3.0 to +26.4V
※TRG入力−とTRG入力+の電位差
5 TRG入力+(Opt Isolated+) IN
6 POWER IN IN +10.8 to +26.4Vdc
