2/3インチ 2メガピクセル対応バリフォーカルレンズ f=10-60mm
2 Megapixel Vari-Focal Lens
AZURE-1060ZM
メーカー:AZURE Photonics
メガピクセルカメラへ対応
2/3インチ対応3メガピクセル (適合素子:CMV2000 等)
高精細、低ディストーション
FA・マシンビジョンに最適な性能を実現
FA・マシンビジョンで要望の多い焦点距離をサポート
焦点距離の範囲は、広角から望遠まで、豊富なバリエーションを用意
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、低価格を実現


◆AZURE-1060ZM  価格:52,400円(税別)/57,640円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 2MP (100lp/mm)
焦点距離(Focal Length) f=10〜60mm
バックフォーカス(Back Focus) 13.04〜19.79mm
F値(F/ No.) F1.4
絞り方式(Iris Type) 手動
ディストーション(Distortion) -13.2%〜-1.2%
レンズ有効径(Lens Effective Diameter) Front:φ42.25、Back:φ16.46
有効照度(Relative Illuminate) 50.4%〜52.2%
全長(TTL) 141mm
設計波長(Design Wavelength) 400〜700nm (Coating:400〜900nm)
画角F.O.V(D×H×V) 2/3″ 11.08°×8.84°×6.61° 〜51°×39.66°×29.17°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.5m〜∞
作動距離(Optimum Working Distance)

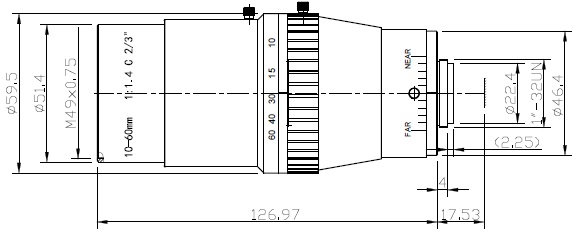

外形寸法(Dimention) φ59.5×156.97mm
重量(Weight) 532.5g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 15-11
主光線入射角度(CRA) 1.97°〜1.46
フィルターネジ径(Filter Thread) M49×P0.75

■ 光学設計(Optical Design Report) WD=∞ f=13.3mm

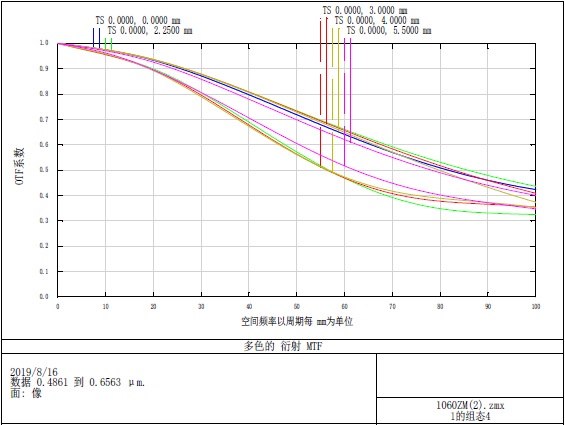

MTF

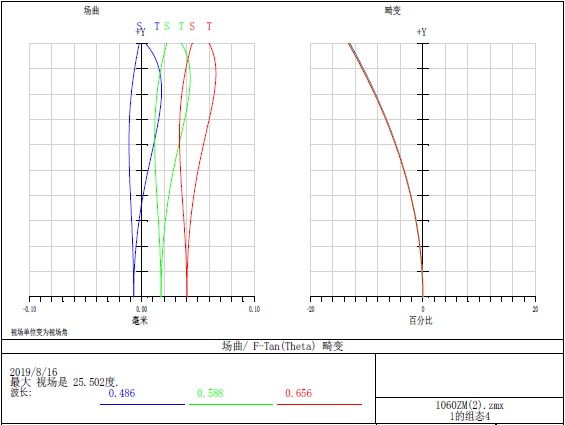

Field Curvature & Distortion

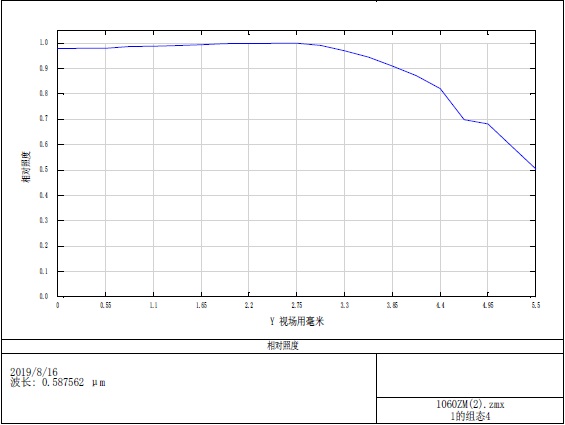

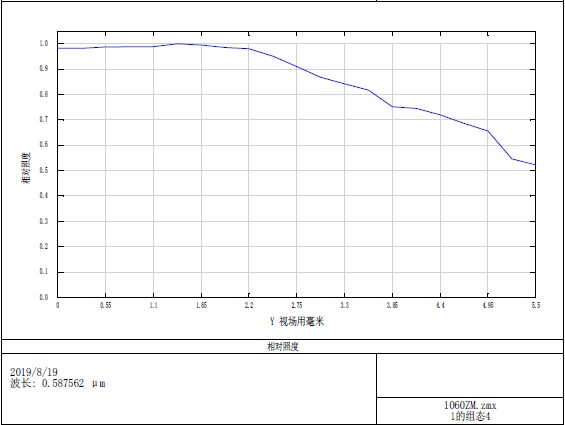

Relative Illumination

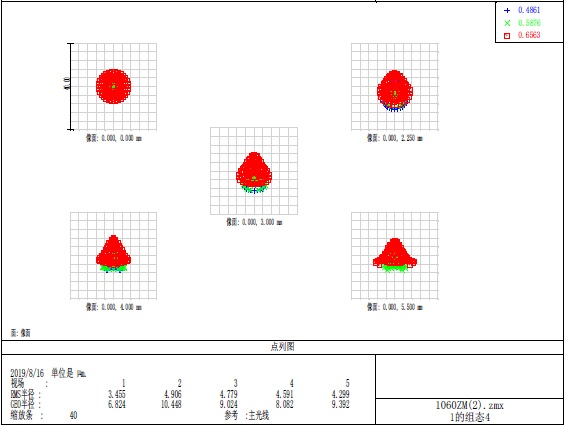

Spot Diagram


WD=∞ f=57.4mm

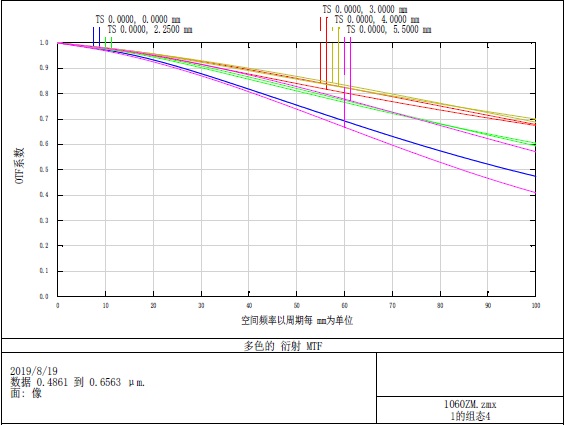

MTF

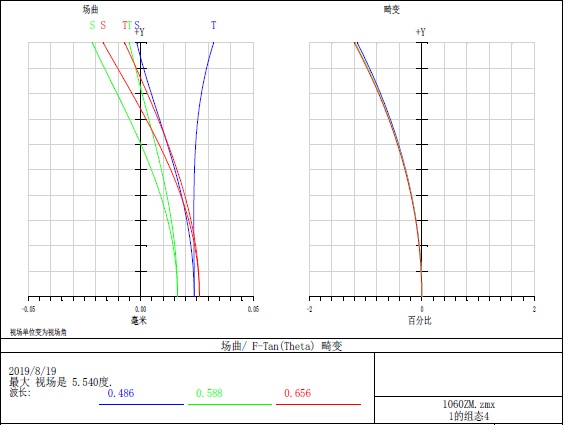

Field Curvature & Distortion

Relative Illumination

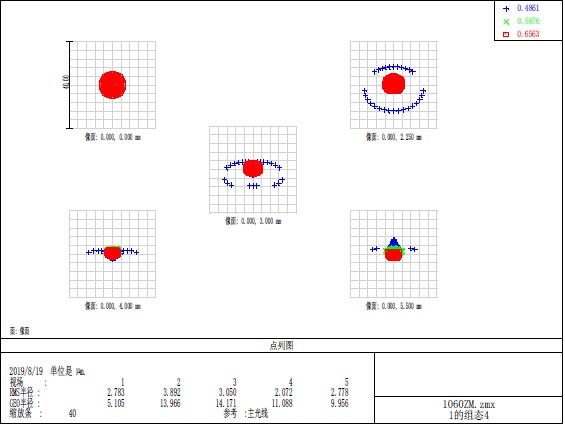

Spot Diagram
