2/3インチ 3メガピクセル対応マシンビジョン単焦点レンズ f=12mm
3 Megapixel Fixed Focal Lens for MachineVision
AZURE-NV1220M3M
メーカー:AZURE Photonics
2/3インチ3メガピクセルへ対応
2/3インチ3メガピクセル、1/2〜1/1.8インチ2メガピクセル、1/3インチ1.2メガピクセルに最適
高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、セキュリティ並みの低価格を実現


◆AZURE-NV1220M3M 価格:12,000円(税別)/13,200円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 3MP
焦点距離(Focal Length) f=12mm
バックフォーカス(Back Focus) 9.73mm
F値(F/ No.) F2.0
絞り方式(Iris Type) 手動
ディストーション(Distortion) -0.4%
レンズ有効径(Lens Effective Diameter) Front:φ12.04、Back:φ7.16
有効照度(Relative Illuminate) >70%
全長(TTL) 37mm
設計波長(Design Wavelength) 400〜950nm(Coating:400〜950nm)
画角
F.O.V(D×H×V)
2/3″ 49.25°×40.27°×30.75°
1/2″ 36.87°×29.86°×22.62°
1/3″ 28.07°×22.62°×17.06°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.1m〜∞
作動距離(Optimum Working Distance) 0.2m

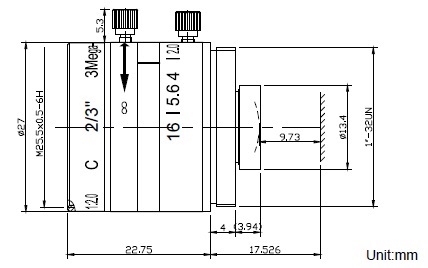

外形寸法(Dimention) φ27×22.75mm
重量(Weight) ***g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 7-5
主光線入射角度(CRA) 17.31°
フィルターネジ径(Filter Thread) M25.5×P0.5

■ 光学設計(Optical Design Report) WD=200mm

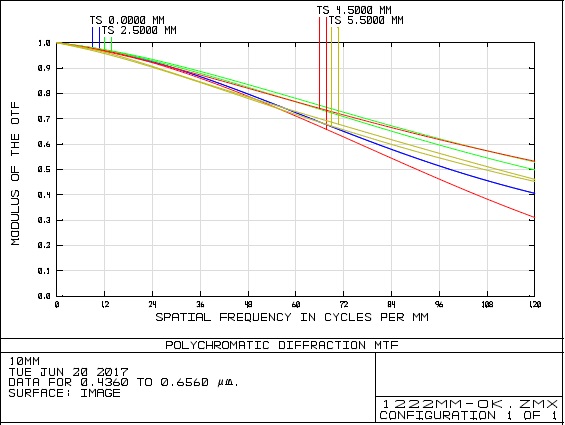

MTF

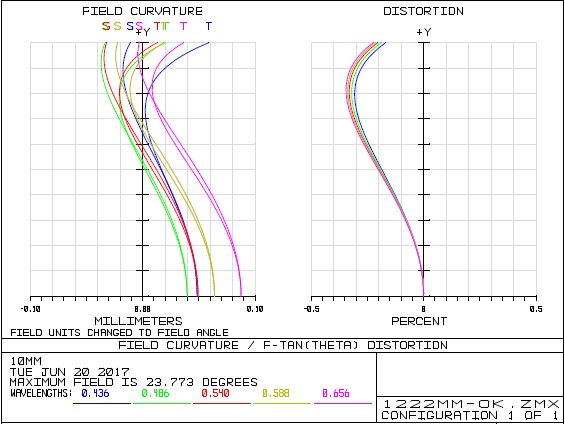

Field Curvature & Distortion

Relative Illumination

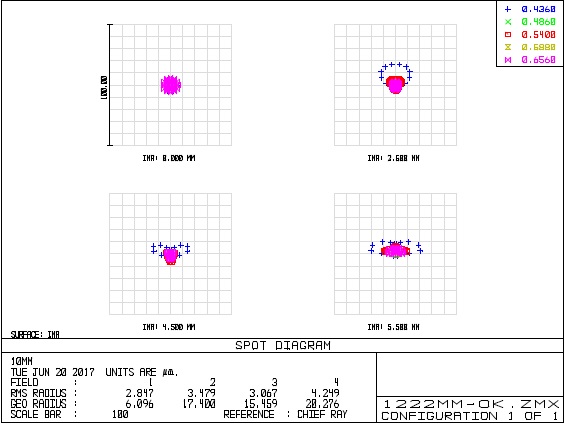

Spot Diagram
