SV-Vシリーズ FA用CCTVレンズ
SV-H Series Standard Fixed Focal Length Lenses
SV-03514V
SV-04514V
SV-0614V
SV-0813V
SV-1214V
SV-1614V
SV-2514V
SV-3518V
SV-5018V
SV-7527V
SV-10035V
VS Technology
|
|
|
 |
■スタンダードCCTVレンズ
■f3.5〜f10 0mmまでの全１１機種をラインナップ
■マシンビジョン用に設計を行い、従来機種に比べ構造が強固
■手動フォーカス・アイリス付きで固定用ロックビスを採用
■•フィルター取り付けタップを採用し、オプションの取り付けが可能
|
|
|
 |

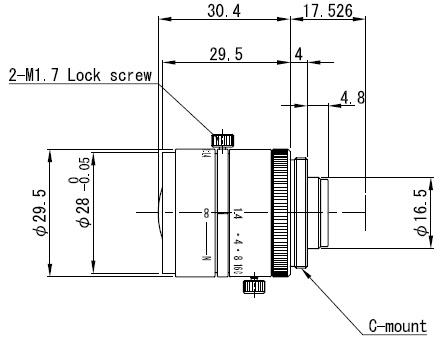

| ■ SV-03514V FA用CCTVレンズ 1/2″ f=3.5mm F1.4 |
|
|
| 型番 |
SV-03514V |
| 焦点距離 |
3.5mm(3.61mm) |
| 最大口径比 |
1：1.4 |
| 絞り |
F1.4〜Close |
| 画角(1/2″) |
77.8°×105.9°(Diagnonal:136.8°) |
| 最至近距離 |
200mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″) |
-14.65% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1/2″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
− |
| 重量 |
52g |
| 外形寸法 |
Φ29.5(max.)×L=30.4mm |
| 価格 |
18,000円（税別） |
|
|
|
|

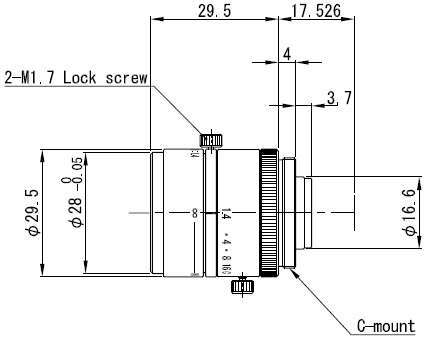

| ■ SV-04514V FA用CCTVレンズ 1/2″ f=4.5mm F1.4 |
|
|
| 型番 |
SV-04514V |
| 焦点距離 |
4.5mm(4.62mm) |
| 最大口径比 |
1：1.4 |
| 絞り |
F1.4〜Close |
| 画角(1/2″) |
59.7°×79.9°(Diagnonal:100.4°) |
| 最至近距離 |
200mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″) |
-8.15% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1/2″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
− |
| 重量 |
54g |
| 外形寸法 |
Φ29.5(max.)×L=29.5mm |
| 価格 |
18,000円（税別） |
|
|
|
|

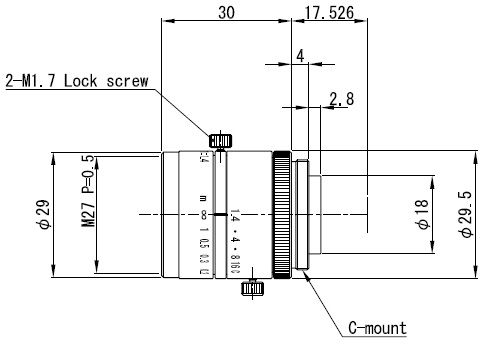

| ■ SV-0614V FA用CCTVレンズ 1/2″ f=6mm F1.4 |
|
|
| 型番 |
SV-0614V |
| 焦点距離 |
6mm(6.20mm) |
| 最大口径比 |
1：1.4 |
| 絞り |
F1.4〜Close |
| 画角(1/2″) |
43.4°×56.6°(Diagnonal:68.5°) |
| 最至近距離 |
200mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″) |
-1.36% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1/2″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M27P=0.5 |
| 重量 |
47g |
| 外形寸法 |
Φ29.5(max.)×L=30mm |
| 価格 |
18,000円（税別） |
|
|
|
|

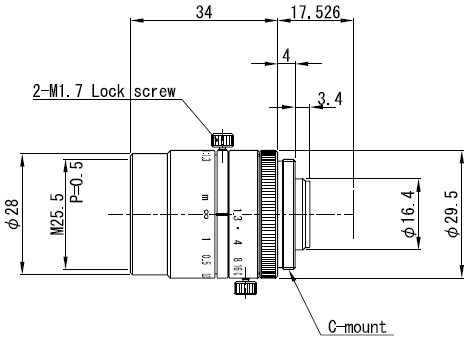

| ■ SV-0813V FA用CCTVレンズ 2/3″ f=8mm F1.3 |
|
|
| 型番 |
SV-0813V |
| 焦点距離 |
8mm(8.05mm) |
| 最大口径比 |
1：1.3 |
| 絞り |
F1.3〜Close |
| 画角(2/3″) |
49.0°×57.2°(Diagnonal:72.3°) |
| 最至近距離 |
200mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) |
-1.57% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
2/3″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M25.5P=0.5 |
| 重量 |
54g |
| 外形寸法 |
Φ29.5(max.)×L=34mm |
| 価格 |
15,000円（税別） |
|
|
|
|

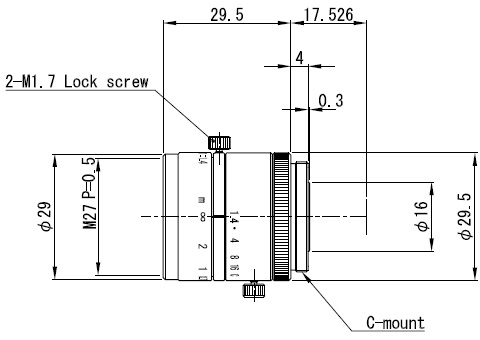

| ■ SV-1214V FA用CCTVレンズ 1/2″ f=12mm F1.4 |
|
|
| 型番 |
SV-1214V |
| 焦点距離 |
12mm(12.43mm) |
| 最大口径比 |
1：1.4 |
| 絞り |
F1.4〜Close |
| 画角(1/2″) |
21.9°×29.1°(Diagnonal:36.0°) |
| 最至近距離 |
300mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″) |
-0.31% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1/2″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M27P=0.5 |
| 重量 |
43g |
| 外形寸法 |
Φ29.5(max.)×L=29.5mm |
| 価格 |
14,000円（税別） |
|
|
|
|

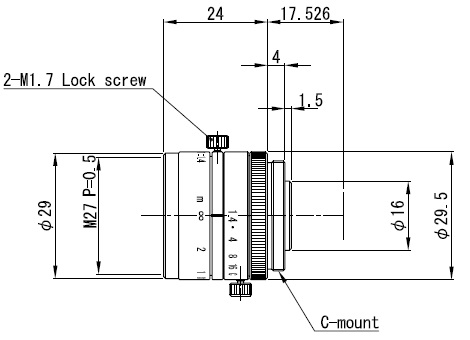

| ■ SV-1614V FA用CCTVレンズ 2/3″ f=16mm F1.4 |
|
|
| 型番 |
SV-1614V |
| 焦点距離 |
16mm(16.34mm) |
| 最大口径比 |
1：1.4 |
| 絞り |
F1.4〜Close |
| 画角(2/3″) |
24.6°×28.9°(Diagnonal:37.3°) |
| 最至近距離 |
400mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) |
-0.08% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
2/3″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M27P=0.5 |
| 重量 |
34g |
| 外形寸法 |
Φ29.5(max.)×L=24mm |
| 価格 |
14,000円（税別） |
|
|
|
|

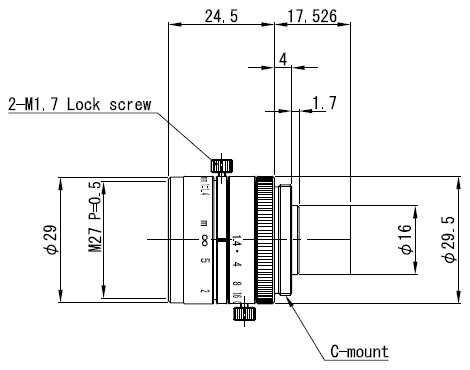

| ■ SV-2514V FA用CCTVレンズ 1″ f=25mm F1.4 |
|
|
| 型番 |
SV-2514V |
| 焦点距離 |
25mm(25.17mm) |
| 最大口径比 |
1：1.4 |
| 絞り |
F1.4〜Close |
| 画角(1″) |
16.1°×19.0°(Diagnonal:24.9°) |
| 最至近距離 |
500mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1″) |
-0.33% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M27P=0.5 |
| 重量 |
36g |
| 外形寸法 |
Φ29.5(max.)×L=24.5mm |
| 価格 |
14,000円（税別） |
|
|
|
|

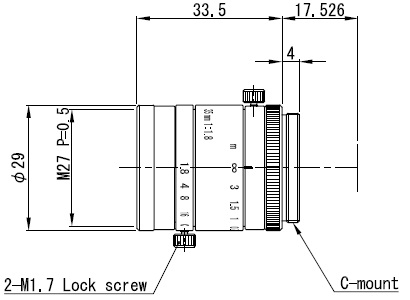

| ■ SV-3518V FA用CCTVレンズ 2/3″ f=35mm F1.8 |
|
|
| 型番 |
SV-3518V |
| 焦点距離 |
35mm(34.75mm) |
| 最大口径比 |
1：1.8 |
| 絞り |
F1.8〜Close |
| 画角(2/3″) |
11.7°×13.8°(Diagnonal:18.0°) |
| 最至近距離 |
300mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) |
-0.12% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
2/3″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M27P=0.5 |
| 重量 |
48g |
| 外形寸法 |
Φ29.5(max.)×L=33.5mm |
| 価格 |
16,000円（税別） |
|
|
|
|

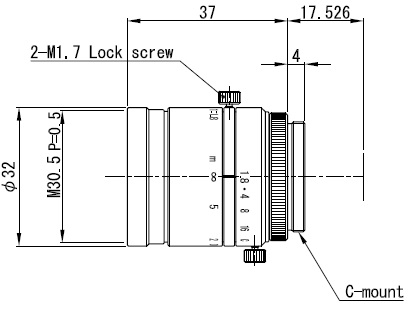

| ■ SV-5018V FA用CCTVレンズ 2/3″ f=50mm F1.8 |
|
|
| 型番 |
SV-5018V |
| 焦点距離 |
50mm(47.97mm) |
| 最大口径比 |
1：1.8 |
| 絞り |
F1.8〜Close |
| 画角(2/3″) |
8.5°×10.0°(Diagnonal:13.0°) |
| 最至近距離 |
1000mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) |
0.10% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
2/3″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M30.5P=0.5 |
| 重量 |
66g |
| 外形寸法 |
Φ32(max.)×L=37mm |
| 価格 |
17,000円（税別） |
|
|
|
|

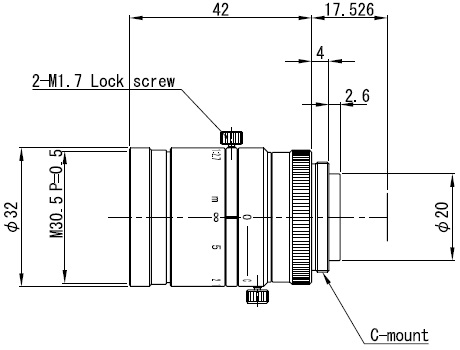

| ■ SV-7527V FA用CCTVレンズ 1/2″ f=75mm F2.7 |
|
|
| 型番 |
SV-7527V |
| 焦点距離 |
75mm(76.70mm) |
| 最大口径比 |
1：2.7 |
| 絞り |
F2.7〜Close |
| 画角(1/2″) |
3.6°×4.7°(Diagnonal:5.9°) |
| 最至近距離 |
1000mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″) |
0.55% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1/2″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M30.5P=0.5 |
| 重量 |
74g |
| 外形寸法 |
Φ32(max.)×L=42mm |
| 価格 |
18,000円（税別） |
|
|
|
|

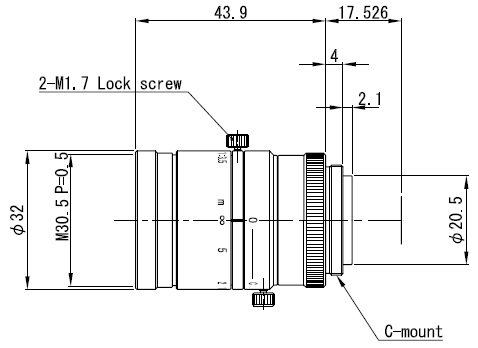

| ■ SV-10035V FA用CCTVレンズ 1/2″ f=100mm F3.5 |
|
|
| 型番 |
SV-10035V |
| 焦点距離 |
100mm(95.71mm) |
| 最大口径比 |
1：3.5 |
| 絞り |
F3.5〜Close |
| 画角(1/2″) |
2.9°×3.8°(Diagnonal:4.7°) |
| 最至近距離 |
1000mm |
| TVﾃﾞｨｽﾄｰｼｮﾝ(1/2″) |
0.56% |
| 操作方法) |
Manual(Lock Screw M1.7) |
| 設計波長 |
Visible(400nm-700nm) |
| 適合センサーサイズ |
1/2″ |
|
| マウント |
C-mount |
| フランジバック |
17.526mm |
| フィルター径 |
M30.5P=0.5 |
| 重量 |
76g |
| 外形寸法 |
Φ32(max.)×L=43.9mm |
| 価格 |
18,000円（税別） |
|
|
|
|
