カメラリンクシリーズ CameraLink 高速CMOSモデル
1/2.5インチCMOS503万画素CameraLinkカメラ
STC-APC503PCL / STC-APB503PCL
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
Aptina製CMOSセンサー採用、高精細画像503万画素、最大14fps
ローリングシャッタ / グローバルリセットリリース方式
カメラリンク規格 (PoCL) に準拠
トリガシャッタ、ROI (部分読み出し)

Lineup

ショップサイトへ(STC-APC503PCLSTC-APB503PCL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-APC503PCL(カラー) STC-APB503PCL(白黒
撮像素子 1/2.5”503万画素プログレッシブ
カラーCMOS
(MT9P031I12STC)
1/2.5”503万画素プログレッシブ
モノクロCMOS
(MT9P031I12STM)

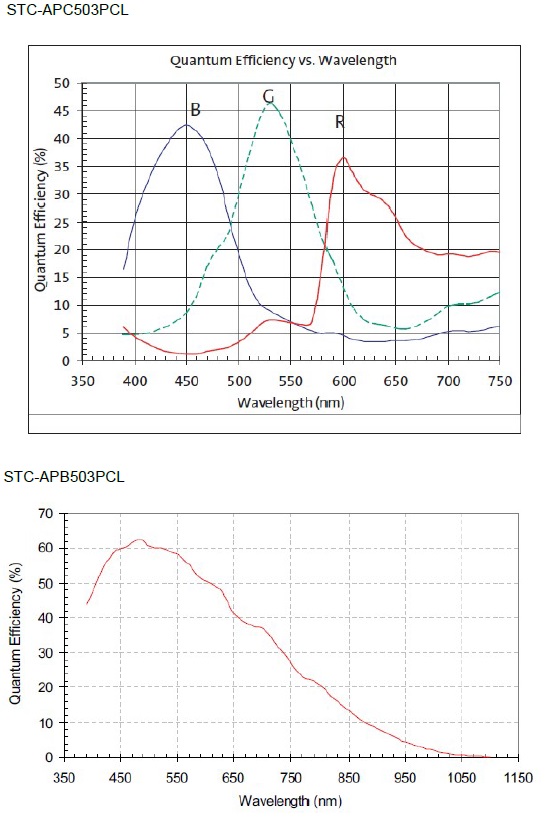

分光分布グラフ
有効画素数(3TAP/2TAP) 2592(H)×1944(V)
セルサイズ 2.2(H)×2.2(V) μm
有効チップサイズ(撮像面積) 5.70(H) x 4.28(V) x 7.13(D) mm
同期方式 外部トリガ (ハード / ソフト) / フリーラン (連続掃き出し)
フレームレート(3TAP/2TAP) 13.95 fps(フル解像度)
ADC ビット幅 12bits
画像出力フォーマット 8bits / 10bits / 12bits 出力
CameraLinkデータ出力タイプ Base コンフィギュレーション
CameraLink TAP 構成 3TAP / 2TAP
CameraLinkクロックスピード 48 / 32 MHz
ノイズレベル 8bits ≤ 4.5 digits (Gain 0 dB)
10bits ≤ 18 digits (Gain 0 dB)
12bits ≤ 64 digits (Gain 0 dB)
感度 960 lx 430 lx
露光時間 フリーラン時 32 μ 秒 〜 16.777 秒(初期値: 32,000 μ 秒)
エッジプリセット
・トリガ時
パルス幅トリガ時 42 μ 秒 〜
ゲイン アナログゲイン 0 〜 24 dB (初期値: 0 dB)
デジタルゲイン CMOS: 0 〜 24 dB , FPGA: 0 〜 9.5 dB
黒レベル 8bits 0 〜 63 digits
10bits 0 〜 255 digits
12bits 0 〜 511 digits
ホワイトバランスゲイン 0 (黒レベル相当) 〜 4 倍
(初期値: 1 倍)
N/A
ROI

水平 0 〜 2,751 画素 (初期値: 2,592 画素)
垂直 0 〜 2,005 ライン (初期値: 1,944)

水平 0 〜 2,750 画素
垂直 0 〜 2,004 ライン
マルチ ROI 非対応
ガンマ 1.0 固定
ビニング x2 垂直 / Off
デシメーション 非対応
画像反転機能 非対応
画素欠陥補正 最大 256 点
自動露光 非対応
自動ゲイン (AGC) 非対応
オートホワイトバランス 非対応
動作モード エッジプリセット
・トリガ / パルス幅トリガ / フリーラン (連続掃き出し)
ユーザー設定保存 対応
入出力信号端子 4 IOs
電源(入力電圧) 12Vdc±10% (PoCL対応)
消費電力 1.2W 以下

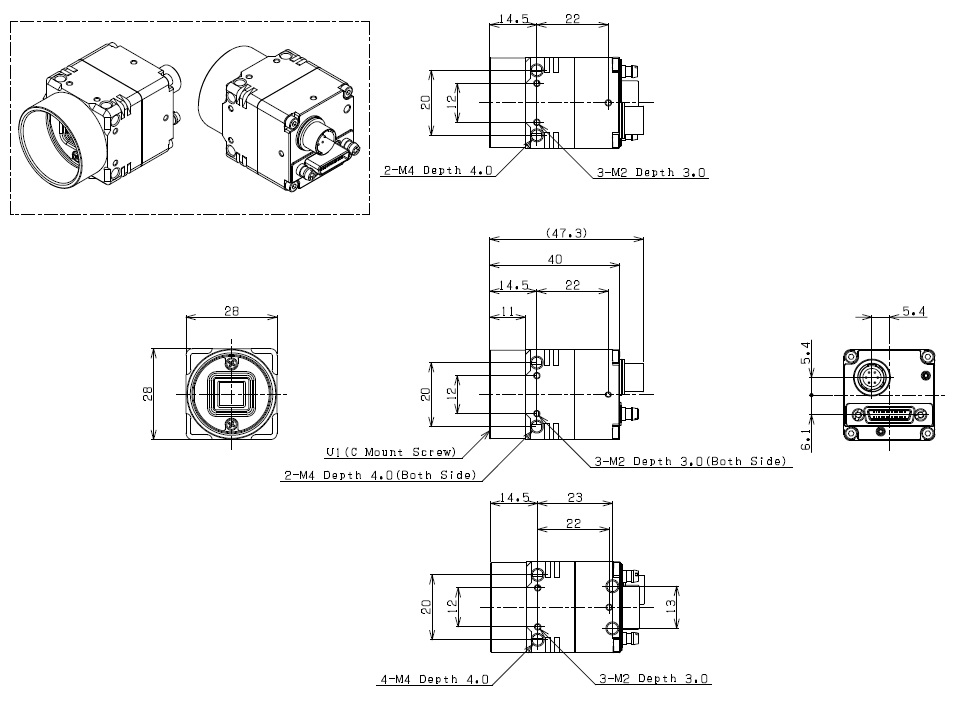

外形寸法(W)×(H)×(D) 28 (W) x 28 (H) x 40(D) mm *コネクタ含まず  →図面
光学フィルター 光学フィルタ無し
光軸精度 水平 / 垂直方向位置精度: ± 0.3 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金 (AC)
レンズマウント Cマウント
外部接続コネクタ カメラリンクコネクタ: ミニチュアコネクタ (SDR) x 1 個
電源・入出力信号コネクタ: HR10A-7R-6PB (ヒロセ電機) 相当品
カメラ取り付け M2 取り付けネジ穴 (上左右面、底面に各3 個)
M4 取り付けネジ穴 (上左右面に各2 個、底面に4 個)
質量 約 36 g
動作温度・湿度 温度: 0 〜 45 ℃, 湿度: 0 〜 85 %RH (結露なきこと)
保存温度・湿度 温度: -20 〜 65 ℃, 湿度: 0 〜 85 %RH (結露なきこと)
耐振動 5 Hz〜200 Hz〜5 Hz(5分/サイクル), 加速度 10 G,XYZ 各方向 30 分
耐衝撃 加速度 38 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
(B)6ピンコネクター
ピン
番号
信号名 IN/
OUT
電圧 入出力電流
Low High
1GNDIN0V
2TriggerIN0〜+0.99V+2.3〜+3.6V5μA (typ.)
3FVALOUT0V+3.3V10mA (typ.)
4LVALOUT0V+3.3V10mA (typ.)
5Trigger FilterOUT0V+3.3V10mA (typ.)
6DC12VIN+12V
(A)CH1:Base Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(B) 6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S
カメラリンクケーブル及びフレームグラバーボードがPoCL 対応品の場合、フレームグラバーボードより電源供給されます。
フレームグラバーボードがPoCL 非対応の場合、電源 (DC12V) は電源・入出力信号コネクタより供給して下さい。

トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。


(A)CH1:Base Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 SerTG- 15 X0+ 22 CC1+(TRG)
2 X0- 9 CC1-(TRG) 16 X1+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 +12V
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
適合レンズ 条件:撮像素子:1/2.5インチ、5Mピクセル、2.2μmピクセルピッチ →[視野範囲一覧表]
AZURE 2/3型 10メガピクセル対応マシンビジョンレンズ
2/3″〜1/3″ 10メガピクセル Cマウント
FUJINON 1.1型23メガピクセルレンズCF-ZA-1Sシリーズ
1.1″ 23メガ相当 2.5µmピクセルピッチ Cマウント
