フルHD 高感度3G-SDI/HD-SDIカラーカメラ
WAT-2200 Mk-2
メーカー：Watec （ワテック株式会社）
■1/2.8型 裏面照射型CMOSイメージセンサー
■従来品に比べ約16倍感度UPを実現
■遅延が少ない3G/HD-SDI対応 フルHD出力
■監視用途に求められる機能をアップグレード
■複数回露光方式WDR(ワイドダイナミックレンジ)
■3DNR (3次元ノイズリダクション)
■OSDで機能設定(Pelco-D,Pelco-P,VISCA)
■最大出力サイズ1920×1080Pixel
■最低被写体照度 0.006lx F1.2
■解像度1000 本以上
■ノイズリダクション・ワイドダイナミックレンジ
■逆光・白点・輪郭・霧　補正
■デジタルズーム
■映像出力：3G-SDI/HD-SDI
■CSマウント

Lineup
◆WAT-2200 Mk-2 販売価格：130,800円(税別)／143,880円(税込)
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕様
製品名 WAT-2200 Mk-2
撮像素子 1/2.8 型 裏面照射型CMOS イメージセンサー
有効画素数 1945(H)×1097(V)
セルサイズ 2.9μm×2.9μm
撮像方式 RGB 原色ベイヤ配列モザイクオンチップフィルター
同期方式 内部同期
走査方式 プログレッシブ
映像出力 3G-SDI、HD-SDI
コンポジットビデオ:1.0 V(p-p) 75Ω (不平衡)
出力形式 1080/60p, 1080/59.94p, 1080/50p, 1080/60i, 1080/59.94i, 1080/50i,
1080/30p, 1080/29.97p, 1080/25p,1080/24p, 720/60p, 720/59.94p,
720/50p,NTSC, PAL
最低被写体照度 0.006 lx F1.2 (AGC HIGH=72dB, Shutter=OFF)
0.0004 lx F1.2 (AGC HIGH=72dB, Shutter=x15)
S/N 55dB 以上 (AGC OFF=0dB, γ=1.0)
機能設定 OSD : リモコン，RS-232(Pelco-D, Pelco-P)
通信 : RS-232(Pelco-D, Pelco-P, Visca)
AEモード 電子シャッター x2, x3, x4, x5, x6, x7, x8, x9, x10, x12, x15 (フレーム)
（出力形式60 / 59.94 / 30fps）
1/30, 1/60, 1/120, 1/180, 1/240, 1/300, 1/500, 1/1000,
1/2000, 1/5000, 1/10000 (秒)
（出力形式50 / 25 / 24fps）
/25, 1/50, 1/100, 1/150, 1/200, 1/250, 1/500, 1/1000,
1/2000, 1/5000, 1/10000 (秒)
電子アイリス （出力形式60 / 59.94 / 30fps）1/30 - 1/10000 (秒)
（出力形式50 / 25 / 24fps）1/25 - 1/10000 (秒)
x15 - 1/10000 (秒)
ホワイトバランス ATW, PWB, MWB
AGC ON：0 - 36dB(LOW), 0 - 50dB(MID), 0 - 72dB(HIGH)
OFF：0dB
MGC 0 - 72dB (5dB step)
ガンマ特性 γ≒USER ( レベル調整可能)
ノイズリダクション 3DNR OFF/ON レベル調整可能,
2DNR OFF/ON レベル調整可能,
3D+2DNR ON レベル調整可能
ワイドダイナミックレンジ WDR OFF/ON レベル調整可能, D-WDR OFF/ON レベル調整可能
レンズアイリス DC
逆光補正 BLC, HSBLC
白点補正 Up to 2046 pixels
輪郭補正 OFF/ON レベル調整可能
霧補正 OFF/ON レベル調整可能
デジタルズーム ZOOM (x1.01 - x6.00), PAN/TILT
プライバシーマスク 8 masks
ミラー反転 OFF, V-FLIP, H-FLIP, HV-FLIP
フリーズ OFF/ON
動体検出 OFF/ON 4 エリア 任意設定可能
ネガポジ反転 OFF/ON
インターフェース BNC (3G/HD-SDI), 2P コネクタ( コンポジットビデオ), 電源入力,
オートアイリス, ミニDIN8P (RC-02, RS-232)
電源電圧 DC+12V ±10%
消費電力 2.4W (210mA)
動作温度 -10℃〜+50℃
保管温度 -30℃〜+70℃
動作/保管湿度 95%RH以下(結露しないこと)
レンズマウント CS マウント
重　量 約130g
付属品 WPDC12-R (DC プラグ), 2P ケーブル, 六角レンチ, 三脚アダプター,
RC-02 (専用リモコン)

本体の 拡大図／ 三脚アダプター(B004)の外観図面

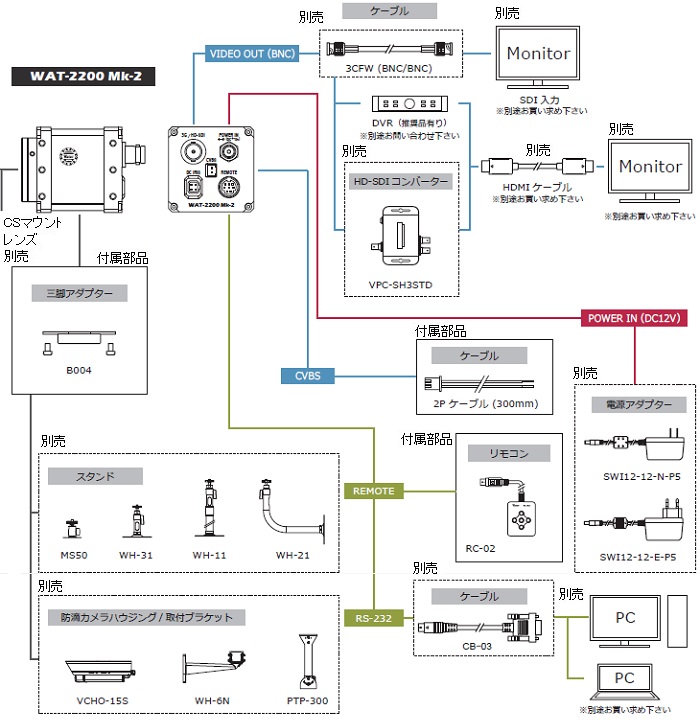

■接続図
■アクセサリー
●アクセサリー  →アクセサリー一覧
型番 商品名 仕様 価格
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
1,760円(税込)
SWI12-12-N-P5 電源アダプター DC12V 1.0A 2,600円(税別)
2,860円(税込)
30CMA-R C マウントアダプタ C/CSマウント変換アダプター
外径φ30		 1,000円(税別)
1,100円(税込)
RC-02 リモコン WAT-2200Mk-2用リモコン
OSD対応		 5,000円(税別)
5,500円(税込)
CB-03 コネクタ付ケーブル RS-232通信用ケーブル 8,000円(税別)
8,800円(税込)
VPC-SH3STD SDI to HDMIコンバータ HD-SDI→HDMI変換コンバータ 17,000円(税別)
18,700円(税込)
3CFW-2.5M 3CFWケーブル2.5m HD対応3CFWケーブル2.5m
(BNC-BNC)		 7,500円(税別)
8,250円(税込)
3CFW-3M 3CFWケーブル3m HD対応3CFWケーブル3m
(BNC-BNC)		 7,900円(税別)
8,690円(税込)
3CFW-5M 3CFWケーブル5m HD対応3CFWケーブル5m
(BNC-BNC)		 9,000円(税別)
9,900円(税込)
3CFW-10M 3CFWケーブル10m HD対応3CFWケーブル10m
(BNC-BNC)		 11,800円(税別)
12,980円(税込)
