テレセントリックレンズ VS-TC シリーズ WD220mm/WD300mm
TELECENTRIC LENSES
VS Technology

■スーパーロングWDテレセントリック系マクロレンズ
■全種マシンビジョン対応型で固定倍率、固定絞りタイプ
■マシンビジョン専用マクロ設計による細型・小型・軽量化
■低ディストーション・高解像度・Cマウント仕様
■同軸落射タイプ／ストレートタイプの選択が可能
■様々なワークや画像入力精度に合わせて仕様選択が可能

Lineup

VS Technology(ヴイ・エス・テクノロジー)製レンズ一覧
 VS-LDVシリーズ 12M 低ディストーションマクロレンズ
VS-LLDシリーズ 8M 低ディストーションマクロレンズ
VS-LDAシリーズメガディストーションレスマクロレンズ
VS-MCシリーズマクロレンズ
VS-UVシリーズ UV対応/UV365nm対応
VS-THV-SWIRシリーズ近赤外対応テレセントリックレンズ
VS-THV1.1シリーズ 1.1″12M テレセントリックレンズ
VS-THVシリーズ 1″メガテレセントリックレンズ
VS-TCTシリーズ 2/3″10メガテレセントリックレンズ
VS-TCHシリーズ 2/3″メガテレセントリックレンズ
VS-TECシリーズ 5M テレセントリックマクロレンズ
VS-TCM(5M)シリーズ 5M テレセントリックレンズ
VS-TCMシリーズテレセントリックレンズ
APTシリーズ WD65m,110mm,120mm
VS-TCシリーズ ShortWD ／ MiddleWD ／ LongWD
VS-TCシリーズ SuperLongWD 220,300mm
可変倍率マクロレンズVS-TEC0304
可変倍率マクロレンズVS-TEC0513
VSZシリーズマクロズームレンズ

◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。



■ 同軸落射タイプ WD220mm

型番	光学倍率	視野(V×H mm)		WD mm	O/I mm	実効 F	N.A.	被写界深度 mm	分解能 μm	TV ﾃﾞｨｽﾄｰｼｮﾝ	重量 g
型番	光学倍率	1/2"	1/3"	WD mm	O/I mm	実効 F	N.A.	被写界深度 mm	分解能 μm	TV ﾃﾞｨｽﾄｰｼｮﾝ	重量 g

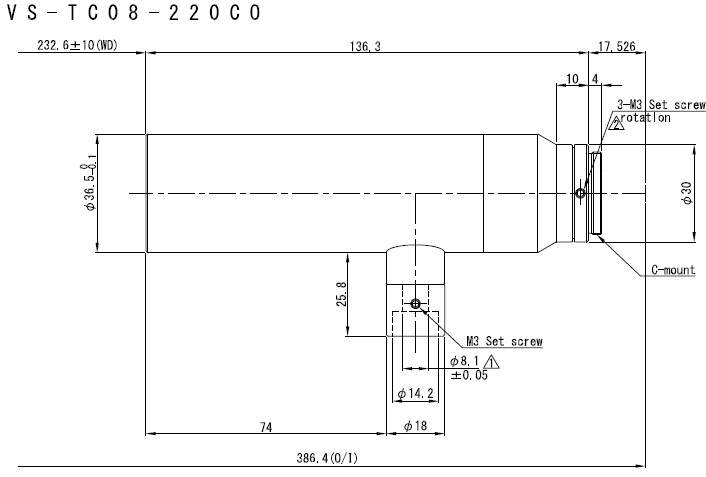

VS-TC08-220CO	0.8×	6x8	4.5x6	232.6	386.4	8.0	0.05	1.0	8.4	-0.15%	225

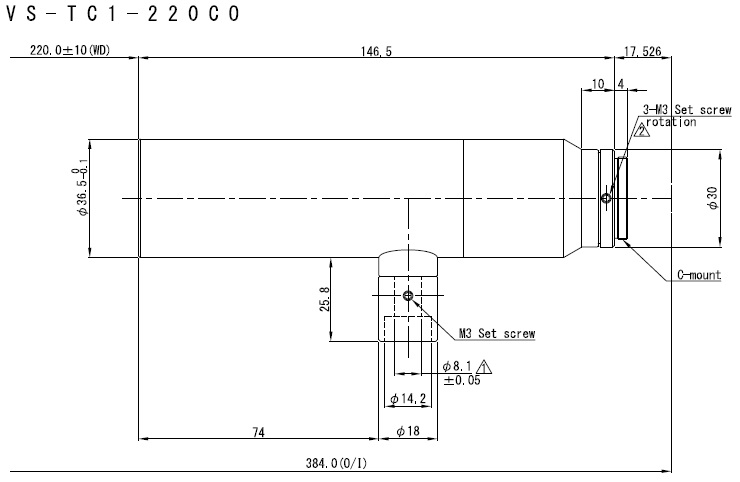

VS-TC1-220CO	1.0×	4.8x6.4	3.6x4.8	220	384.0	10	0.05	0.8	6.7	0.10%	245

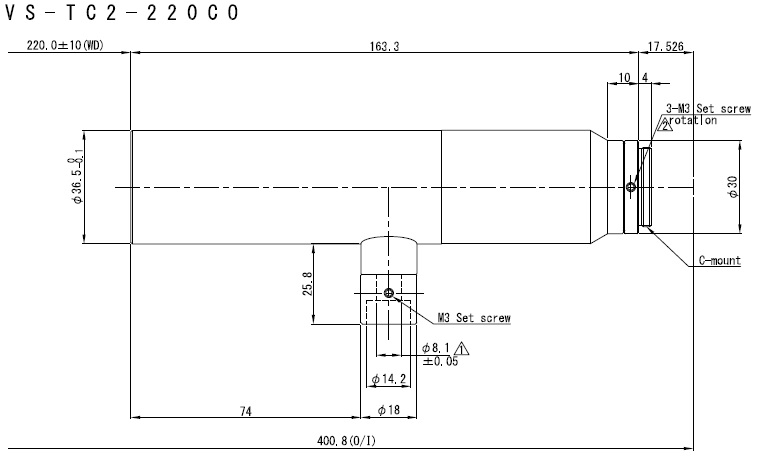

VS-TC2-220CO	2.0×	2.4x3.2	1.8x2.4	220	400.8	20	0.05	0.4	6.7	0.1%	288

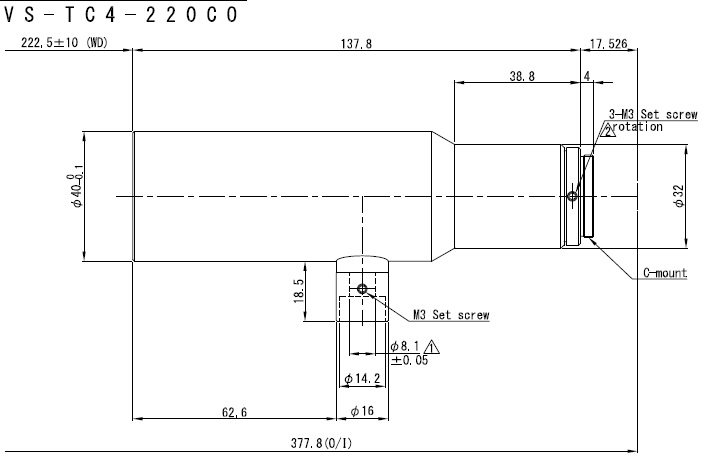

VS-TC4-220CO	4.0×	1.2x1.6	0.9x1.2	222.5	377.8	29.4	0.068	0.1	4.9	0.10%	330

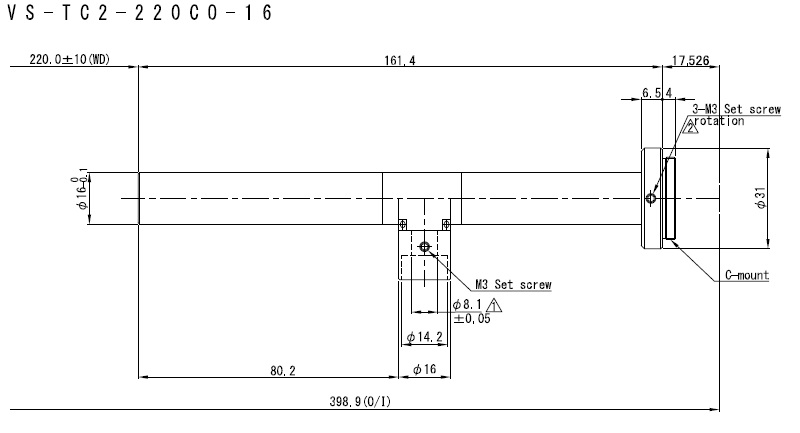

VS-TC2-220CO-16	2.0×	2.4x3.2	1.8x2.4	220	398.9	43.5	0.023	0.9	14.5	0.10%	70

◆ご注文･販売価格はこちらへ→ショップ（光マート）

※O/I→物像間距離
※被写界深度：許容錯乱円径φ0.04時の計算値です。
※分解能：λ550mm時の計算値です。



■ ストレートタイプ WD220mm

型番	光学倍率	視野(V×H mm)		WD mm	O/I mm	実効 F	N.A.	被写界深度 mm	分解能 μm	TV ﾃﾞｨｽﾄｰｼｮﾝ	重量 g
		1/2"	1/3"

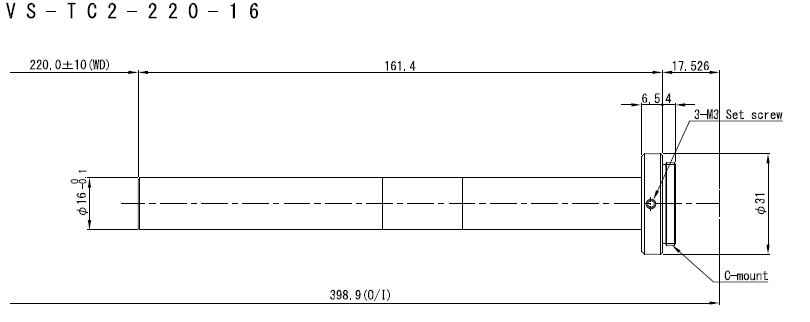

VS-TC2-220-16	2.0×	2.4x3.2	1.8x2.4	220	398.9	43.5	0.023	0.9	14.5	0.10%	66

◆ご注文･販売価格はこちらへ→ショップ（光マート）



■ 同軸落射タイプ WD300mm～

型番	光学倍率	視野(V×H mm)		WD mm	O/I mm	実効 F	N.A.	被写界深度 mm	分解能 μm	TV ﾃﾞｨｽﾄｰｼｮﾝ	重量 g
型番	光学倍率	1/2"	1/3"	WD mm	O/I mm	実効 F	N.A.	被写界深度 mm	分解能 μm	TV ﾃﾞｨｽﾄｰｼｮﾝ	重量 g

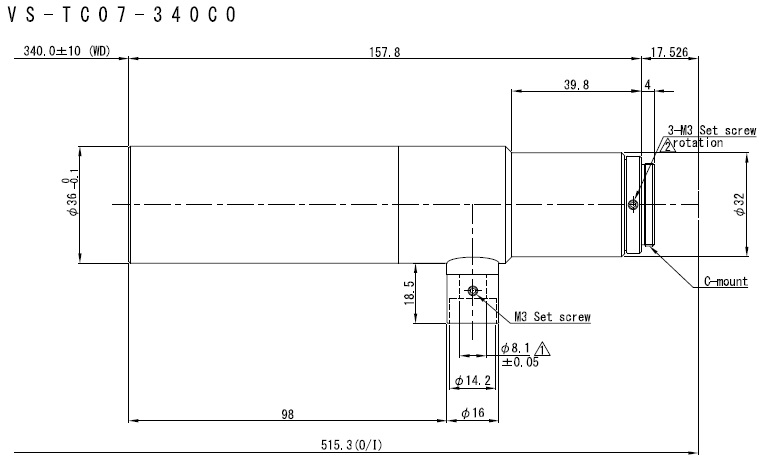

VS-TC07-340CO	0.7×	6.9x9.1	5.1x6.9	340	515.3	10.9	0.032	1.8	11.1	0.1%	235

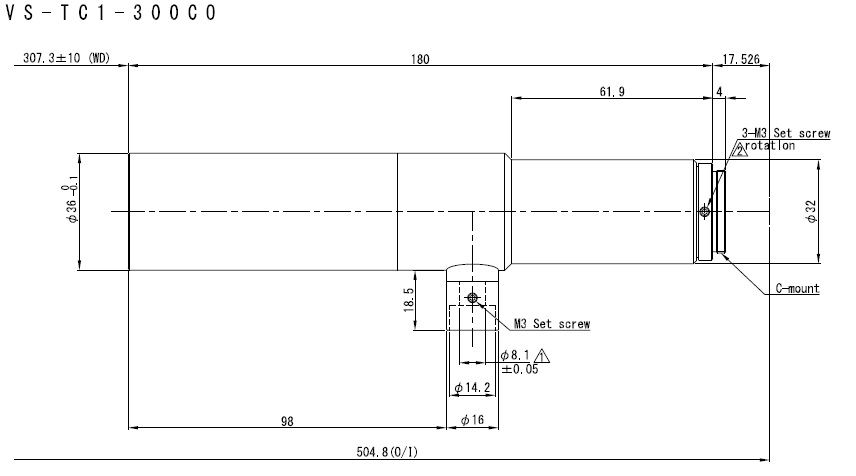

VS-TC1-300CO	1.0×	4.8x6.4	3.6x4.8	307.3	504.8	15.6	0.032	1.2	10.5	0.1%	265
