InGaAsセンサー搭載USB3.0カメラ
ARTCAM-990SWIR-TEC/ARTCAM-990SWIR
メーカー:ARTRAY

ARTCAM-990SWIR-TEC

ARTCAM-990SWIR
高い近赤外領域感度
可視光領域を含む400〜1700nmの近赤外領域に高い感度を有するInGasAsイメージセンサを採用、 人間の目や一般的なCCD/CMOSカメラでは撮影できないものを可視化できます。
高解像度
InGaAsセンサーでありながら高解像度1280×1024ピクセルを最大70fpsで画像取り込みが可能です。
USB3.0インターフェイス採用
PCとの親和性高いUSB3.0インターフェイスを採用していることで、キャプチャーカードやホストアダプターカードを介さずに、直接PCへ画像を取り込むことができます。
ARTCAM-990SWIR-TEC  →お問合せ下さい
ARTCAM-990SWIR  →お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 ARTCAM-990SWIR-TEC ARTCAM-990SWIR
撮像素子 130万画素InGaAsセンサー SONY製IMX990-AABA-C
有効画素数 1296(H) x 1032(V)
出力画素数 1280(H) x 1024(V)
画素サイズ 5(H)μm×5(V)μm
撮像面積 6.4(H)mm×6.4(V)mm(対角8.2mm、1/2インチ相当)
検知周波数帯域 400〜1700nm(全体)
シャッター方式 グローバルシャッタ
S/N比 51dB(参考値)
A/D分解能 12bit
出力インターフェイス USB3.0 バルク転送
出力ビット数 12bit
フレームレート 最大72fps(12bit)
シャッター速度 20.3μ秒〜2秒
同期方式 内部同期
レンズマウント Cマウント
外部I/O端子 HR10A-7R-6S(73)(ヒロセ製)
電源電圧 DC12V 外部入力 DC5V(USB BUS Power:USBコネクタより給電)
消費電力 約 11W 以下 約 3.2W 以下
周囲条件 動作温度:10℃〜+40℃
動作湿度:10〜80%(但し結露なきこと)
保存温度:0℃〜+60℃
保存湿度:10〜95%(但し結露なきこと)
動作温度:10℃〜+35℃
動作湿度:10〜80%(但し結露なきこと)
保存温度:0℃〜+60℃
保存湿度:10〜95%(但し結露なきこと)
外形寸法 71.6(W)×61.5(H)×78.0 (D)mm
(レンズ、三脚板、突起部含まず)
50.0(W)×47.0(H)×42.7 (D)mm
(レンズ、三脚板、突起部含まず)
質量 約 440g 約 110g
推奨スペック USB3.0Host Controller搭載/CPU:x86、amd64アーキテクチャのプロセッサ
空きメモリ:30MB以上
対応OS Windows10推奨(Windows7以降のOSで標準動作確認済み)
商品構成 カメラ本体、ソフトウェアCD
USB3.0ケーブル(TypeA-microBコネクタ 約3m)、
電源アダプター(AC100-240V-DC12V)
カメラ本体、ソフトウェアCD
USB3.0ケーブル(TypeA-microBコネクタ 約3m)
カメラ機能
項目 設定範囲 既定値 備考
シャッタースピード 20.3μs〜2s 1ms
ゲイン
(アナログ/デジタル)
0〜420
(0〜42倍)
0
(0倍)
ゲイン倍率=設定値/10
ROI
サブサンプリング(1/2)
ON/OFF OFF ROI:垂直のみ対応(水平はソフト側で対応)
サブサンプリング:1/2対応
トリガー撮影 ON/OFF OFF
ミラー反転 ON/OFF OFF 水平と垂直に対応

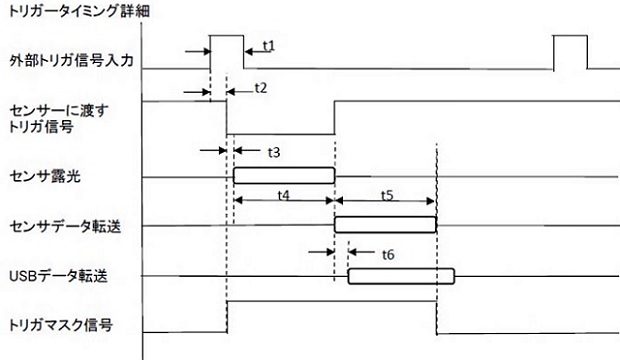

ARTCAM-990SWIR-TECにはフォトカプラによって絶縁された外部トリガ回路が搭載されており、外部回路からの入力信号に同期した撮影が可能です。

項番 項目 時間
t1 有効トリガ入力パルス 10μs以上
t2 外部トリガ入力の立ち上がりからセンサーに渡すトリガ信号の立ち上がりまで
(フォトカプラによる遅延)
1μs以下
t3 センサーに渡すトリガ信号の立ち上がりから露光開始まで Max 0.13μs
t4 露光時間 シャッタースピード設定値×1H
t5 データ転送時間(センサーからFPGA) (9+有効垂直画素)×1H
t6 転送遅延時間(FPGAからUSB) PCスペック、ソフトに依存する
TAMRON 1型 SWIR対応 産業用単焦点レンズ
1″〜1/3″ 400nm〜1700nm Cマウント
computar ViSWIR Hyper APOシリーズ Vis+SWIRレンズ
2/3″〜1/4″ 5メガピクセル 400nm〜1700nm Cマウント
computar ViSWIR Liteシリーズ Vis+SWIRレンズ
1/2・2/3″〜1/4″ 1.5メガピクセル 400nm〜1700nm Cマウント
computar SWシリーズ SWIRレンズ
2/3″〜1/4″ 1.5メガピクセル 800nm〜1700nm Cマウント
AZURE メガピクセル対応 SWIR(近赤外)レンズ
1″,1.8″,4/3″ 5メガピクセル他 900nm〜1700nm Cマウント
KenkoTokina SWIR 3メガピクセル対応 マシンビジョンレンズ
2/3″,1/1.8″ 450nm〜1700nm Cマウント
KOWA 1型広帯域レンズHCSWシリーズ
1″〜1/1.8″ 可視〜800nm〜1900nm Cマウント
SPACECOM 1型 近赤外(SWIR)対応レンズ
1″〜1/3″ VGA 900nm〜1700nm対応 Cマウント
SPACECOM 2/3型 近赤外対応レンズ SWIRシリーズ
2/3″〜1/3″ VGA 800nm〜1700nm対応 Cマウント
VS Technology 1型 メガピクセル SWIRレンズ VS-H1-SWIR
1″〜1/2″ 700nm〜2000nm Cマウント
 可視カットフィルター 700nm以上透過  → 詳細ページ
OF-R70-225 (M22.5P0.5) 〜OF-R70-520 (M52P0.75)
 可視カットフィルター 800nm以上透過  → 詳細ページ
OF-R80N-225 (M22.5P0.5) 〜OF-80N-520 (M52P0.75)
