USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1インチCMOS400万画素USB3.0カメラ  ハードトリガー対応
STC-MCCM401U3V / STC-MBCM401U3V / STC-MBCM401U3V-NIR
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
1インチ400万画素CMOSセンサー搭載
CMOSセンサー採用で低価格を実現
USB3.0高画素デジタル出力  USB3 Vision規格へ対応
外形28mm x 28mmの超小型ケースタイプ
解像度2048×2048Pixel出力対応
89 fps (Raw8 bit), 45fps(Raw10bit),37fps(Raw12bit)
Windows7 SP1以降、8.1、10 (各32bit/64bit)へ対応
Linux対応(一部対応)ドライバーをリリース!
◆STC-MCCM401U3V  (カラー) → ショップサイトへ(価格・注文)
◆STC-MBCM401U3V  (モノクロ) → ショップサイトへ(価格・注文)
◆STC-STC-MBCM401U3V-NIR(近赤外) → ショップサイトへ(価格・注文)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-MCCM401U3V(カラー) STC-MBCM401U3V(白黒)
STC-MBCM401U3V-NIR(近赤外)
撮像素子 1" 4Mピクセル カラーCMOS
(CMOSIS:CMV4000)

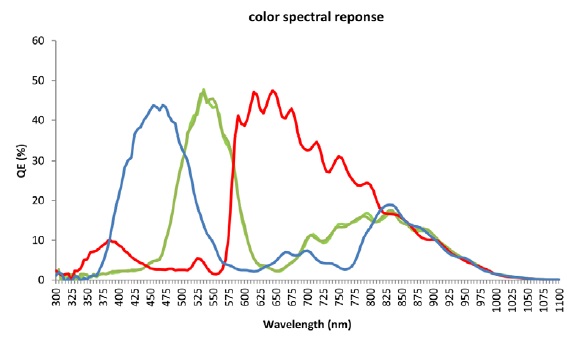

分光分布グラフ
1" 4Mピクセル モノクロCMOS

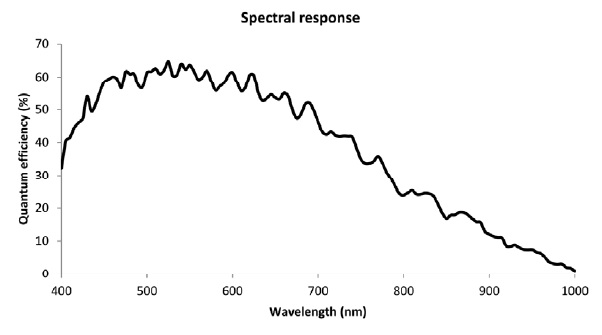

(CMOSIS:CMV4000)

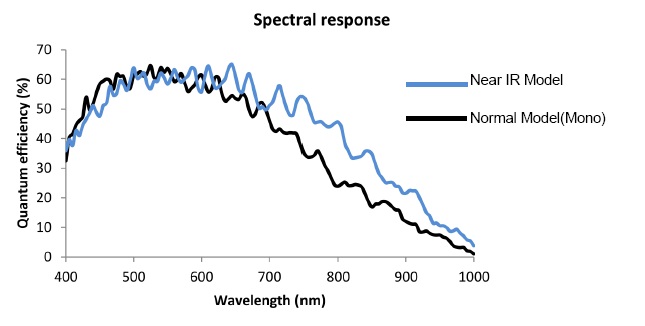

分光分布グラフ近赤外・分光分布グラフ
有効画素数 2048(H) x 2048(V)
セルサイズ/撮像エリア 5.5 (H)µm x 5.5 (V)µm/11.264 (H)mm x 11.264 (V)mm x 15.930 (D)mm
走査方式 プログレッシブ
シャッター方式 グローバル
スキャンモード フルスキャン/ROI
最大フレームレート
(フルスキャン時)
4M: 2048 x 2048: 89 fps (Raw8 bit), 45fps(Raw10bit),37fps(Raw12bit)
※接続する機器構成によってはフレームレートが低下する場合もあります。
最大フレームレート
(フルスキャン時ビニング
およびROI時)
1280 x 1024: 177fps, 640 x 480: 370fps, 最小32 x 32: 3500 fps
同期方式 内部同期
映像出力フォーマット RAW8bit / 10bit /12bit (初期値RAW8bit) RAW8bit / 10bit /12bit (初期値RAW8bit)
S/N比(8bit時) Less than 3 Digit (Gain 0 dB)
最低被写体照度 517 Lux 283 Lux
電子シャッタ プリセット・フリーランモード: 露光時間 22 u秒 〜 16 秒フルスキャン時)
プリセット・トリガモード: 露光時間 22 u秒 〜 16 秒 (フルスキャン時)
ゲイン アナログ:非対応,デジタル:0 〜 13.9 dB (初期値0dB)
オフセット アナログ:0 〜 255 digit (12bit/pixデータに対して) 8bit時 0 〜 15digit 相当
ROI ROI (水平: 32 〜 2048画素 / 垂直: 32 〜 2048ライン)(初期値:2048 x 2048)
画像オフセット調整単位: 水平2画素単位 / 垂直2ライン単位
画像サイズ調整単位: 水平16画素単位 / 垂直4ライン単位
マルチROI: 8領域 水平16画素単位 / 垂直4ライン単位
ビニング カラー非対応 x 2, x 4水平・垂直 個別設定可能
(フレームレートは上がりません)
デシメーション x 2, x 4垂直のみ対応 x 2, x 4水平・垂直 個別設定可能
(V方向ではフレームレートが上がりますが、
H方向ではフレームレートは上がりません)
映像反転機能 左右反転 / 上下反転 / 上下左右反転(初期値:OFF)
ALC 対応(AE,AGC) (初期値: AE:OFF, AGC:OFF)
ホワイトバランス 対応 オート,マニュアル,ワンプッシュ(初期値: マニュアル) なし
HDR 非対応 対応
画素欠陥補間 最大64点 (初期値:ON)
動作モード フリーラン/エッジプリセット・トリガ/パルス幅トリガ
ユーザ設定保存 対応
インターフェース USB3.0 Super speed (USB3.0 Micro B)
IO入出力 3 GPIO, 1カメラハードリセット
電 源 入力電圧:+5V(typ.) (USB規格に準ずる)/消費電力:4 W以下:

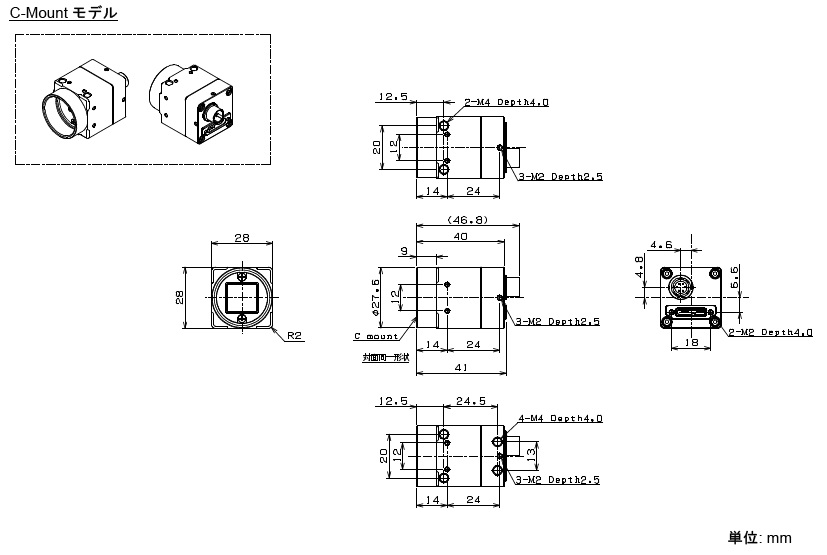

外形寸法 C-マウント: 28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度:±0.31mm
H, V方向に対する有効画素面の回転精度: ±1.5°
外部接続コネクタ USBコネクタ: USB3.0 MicroBタイプ
入出力信号コネクタ:HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター:HR10A-7P6S(Hirose)を推奨
重量 約52g
動作保証温度 下限:周囲環境温度0℃、上限:筐体温度55℃以下
保存温度 周囲環境温度 -30 〜+65℃, 周囲環境湿度0 〜 85%
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分 (対応予定)
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回 (対応予定)
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ・ゲイン(自動,手動)
・シャッタースピード(自動,手動)
・ホワイトバランス(自動,手動)
・回転(左右反転,上下反転,上下左右反転)
・色相、彩度(OFF,設定値)
・ガンマ(OFF,設定値)
・シャープネス(OFF,設定値)
詳細設定 ・ゲイン・シャッター(自動,手動,固定,デジタル)
・ホワイトバランス(自動,手動)
・γ(OFF,設定値)
・シャープネスモード(OFF,設定値)
・COLOR(色相彩度モード設定,色補正行列)
・カラーガンマモード設定(Rガンマ,Gガンマ,Gbガンマ,Bガンマ)
・スキャンモード(通常,1/1パーシャル,1/2パーシャル,1/4パーシャル,任意)
・クロック(通常,1/2,1/4)
・画素フォーマット(BGR24,BGR32)
・色補間方法(線形補間法,最近傍法,3次元補間法,線形補間法偽色軽減)
・回転(左右反転,上下反転,上下左右反転)
・表示モード(GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2)
・トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

・プレビュー(ライブ映像再生)開始/停止
・カメラ設定名変更
・カメラ設定
・表示映像サイズ設定(x8,x4,x2,x1,x1/2.x1/4,x1/8)
・画面表示設定(グリッド描画,同心円描画,フレームレート&時刻,取得フレーム数)
・スナップショット(静止画保存)
・動画保存・測定機能付き描画(直線,長方形,楕円,文字列,角度測定,多角形,垂直線,弧,ベジエー曲線,フリーハンド曲線,十字)
SDK(無償)
ソフトウェア開発キット
・開発環境「
Visual Studio 6,Visual Studio 2003,Visual Studio 2005,Visual Studio 2008,Visual Studio 2010,Visual Studio 2012,Visual Studio 2013,Visual Studio 2015,MinGW(Minimalist GNU for Windows),embarcadero Free C++ Compiler
・サンプルプログラム
Visual C++,Visual C#,Visual Basic,C
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package
ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント
Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応
Win_v1.1.2 2020-12-01 ZIP / 584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント
Ubuntu 18.04(64bit)
Ubuntu1804-x64_v1.1.2 2020-7-28 ZIP / 76.6MB
Ubuntu 18.04
(ARM 64bit)
Ubuntu1804-ARM64_v1.1.2 2020-7-28 ZIP / 76.4MB
Ubuntu 18.04
(ARM 64bit)
Raspberry PiOS_x86_v1.1.2 2020-7-28 ZIP / 76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント
MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina
MacOSX_v1.1.2 2020-7-28 pkg / 136MB
(A) USBコネクター
(B) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター:HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ロックネジ付USBケーブル(オプション)
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2m 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5m 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5m 12,800円
