カメラリンクシリーズ CameraLink 高速CMOSモデル
1.1インチCMOS1200万画素CameraLinkカメラ
STC-SPC122BPCL / STC-SPB122BPCL
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
SONY製CMOSセンサー採用、高精細画像1237万画素、最大15fps
グローバル電子シャッタCMOS 搭載
カメラリンク規格 (PoCL) に準拠
高速電子シャッタ、トリガシャッタ、ROI、デシメーション
出力スピード可変(84.857 / 66 / 39.6 MHz)

ショップサイトへ(STC-SPC122BPCLSTC-SPB122BPCL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-SPC122BPCL(カラー) STC-SPB122BPCL(白黒
撮像素子 1.1”1237万画素プログレッシブ
カラーCMOS(IMX304)
1.1”1237万画素プログレッシブ
モノクロCMOS(IMX304)

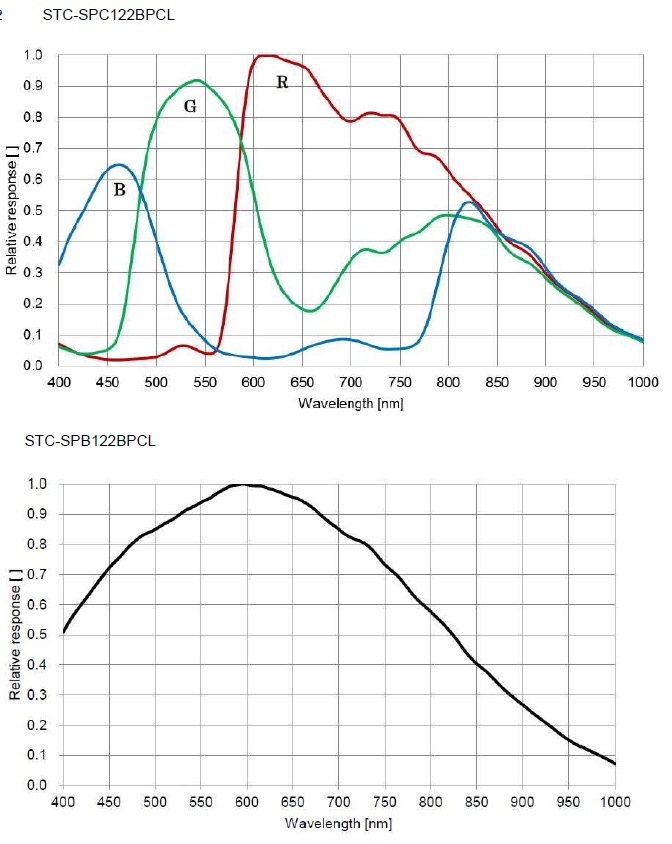

分光分布グラフ
有効画素数 3TAP 4095(H)×3000(V)
2TAP 4096(H)×3000(V)
セルサイズ 3.45(H)×3.45(V) μm
撮像面積 14.13(H) x 10.35(V) mm
同期方式 外部トリガ (ハード / ソフト) / フリーラン (連続掃き出し)
フレームレート 3TAP 15.02 fps(フル解像度)
2TAP 13.47 fps(フル解像度)
ADC ビット幅 12bits
画像出力フォーマット 8bits / 10bits / 12bits 出力
CameraLinkデータ出力タイプ Base コンフィギュレーション
CameraLink TAP 構成 3TAP / 2TAP
CameraLinkクロックスピード 3TAP 66 / 39.6 MHz
10/8/4/2TAP 84.857 / 66 / 39.6 MHz
ノイズレベル 8bits出力時 ≤ 3 digits (Gain 0 dB)
10bits出力時 ≤ 12 digits (Gain 0 dB)
12bits出力時 ≤ 48 digits (Gain 0 dB)
感度 1,160 lx 530 lx
露光時間 全TAP共通 1 μ 秒 〜 16.777 秒 (初期値: 1 μ 秒)
ゲイン アナログゲイン 0 〜 18 dB (初期値: 0 dB)
デジタルゲイン 1 〜 11.59 倍 (初期値: 1 倍)
黒レベル 8bits出力時 0 〜 63 digits
10bits出力時 0 〜 255 digits
12bits出力時 0 〜 1,023 digits
ホワイトバランスゲイン 0 (黒レベル相当) 〜 4 倍 (初期値: 1 倍) N/A
ROI

水平 2TAP: 2 〜 4,096 画素 (調整単位: 2 画素)
3TAP: 3 〜 4,095 画素 (調整単位: 3 画素) (初期値: 4,095)
垂直 4 〜 3,000 ライン (調整単位4 ライン) (初期値: 3,000)

水平 0 〜 4,094 画素 (調整単位: 2 画素) 0 〜 4,095 画素 (調整単位: 1 画素)
垂直 0 〜 2,996 ライン (調整単位: 4 ライン)
マルチ ROI 1 領域 (垂直 1 領域 x 水平 1 領域) (初期値: 1 領域)
ガンマ プログラマブル (任意 32 点テーブル, 初期値: 0.45), Off (1.0)
ビニング N/A 垂直2 画素加算 / Off
デシメーション 水平1/2 × 垂直1/2 / Off
画像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補正 最大 256 点
自動露光 非対応
自動ゲイン (AGC) 非対応
オートホワイトバランス 非対応
動作モード エッジプリセット・トリガ / パルス幅トリガ / フリーラン (連続掃き出し)
ユーザー設定保存 対応
入出力信号端子 4 IOs
電源(入力電圧) 12Vdc±10% (PoCL対応)
消費電力 Max.2.8W、Typical: 2.5 W
外形寸法(W)×(H)×(D) 35 (W) x 35 (H) x 40.7(D) mm *コネクタ含まず  →図面
光学フィルター 光学フィルタ無し
光軸精度 水平 / 垂直方向位置精度: ± 0.3 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金 (AC)
レンズマウント Cマウント
外部接続コネクタ カメラリンクコネクタ: ミニチュアコネクタ (SDR) x 1 個
電源・入出力信号コネクタ: HR10A-7R-6PB (ヒロセ電機) 相当品
カメラ取り付け 1/4" 三脚取り付けネジ穴 (上下面に各1 個)
M4 取り付けネジ穴 (上下左右面に各4 個)
質量 約 69 g
動作温度・湿度 周囲環境温度: 0 〜 +45 ℃ (筐体温度: +64 ℃以下
周囲環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度・湿度 周囲環境温度: -20 〜 +75 ℃, 周囲環境湿度: 0 〜 85 %RH (結露なきこと)
耐振動 5 Hz 〜 200 Hz 〜 5 Hz (5分 / サイクル), 加速度 10 G,XYZ 各方向 30 分
耐衝撃 加速度 38 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
(B)6ピンコネクター
ピン
番号
信号名 IN/OUT 電圧 入出力電流
Low High
1GNDIN0V
2TriggerIN0〜+0.99V+2.3〜+3.6V5μA (typ.)
3FVALOUT0V+3.3V10mA (typ.)
4LVALOUT0V+3.3V10mA (typ.)
5Trigger FilterOUT0V+3.3V10mA (typ.)
6DC12VIN+12V
(A)CH1:Base Camera Link Connector
   カメラリンク コネクター3M製SDR相当品
(B) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター:HR10A-7P6S
カメラリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
フレームグラバーボードがPoCL 非対応の場合、電源 (DC12V) は電源・入出力信号コネクタより供給して下さい。

トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。


(A)CH1:Base Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 SerTG- 15 X0+ 22 CC1+(TRG)
2 X0- 9 CC1-(TRG) 16 X1+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 +12V
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
