1/4型 超小型、筒型 アナログカメラ
Analog color camera(1/4"CCD)
WAT-240E(P3.7) / WAT-240E/CB(P3.7)
メーカー:Watec (ワテック株式会社)

最大径φ17 超小型CMOSカメラ
解像度480TV 本
組込や画像センサとしての使用に最適
ピンホールレンズ仕様
WAT-240E/CBは、映像・電源コネクター付
最低被写体照度0.3 lx F2.0
走査方式:プログレッシブ
ホワイトバランス調整機能
電子アイリス機能
AGC機能
逆光補正機能
電源電圧:DC+5V 〜 6V
標準レンズ:3720B-12P(B)(f3.7 F2.0)
◆WAT-240E-P3.7 販売価格:29,100円(税別)/32,010円(税込) ご注文→ショップ
◆WAT-240E/CB-P3.7 販売価格:30,400円(税別)/33,440円(税込) ご注文→ショップ
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕様
製品名 WAT-240E(P3.7) NTSC WAT-240E(P3.7) PAL
撮像素子 1/4 型 CMOS イメージセンサ
有効画素数 648(H)×488(V)
セルサイズ 5.6μm(H)×5.6μm(V)
撮像方式 RGB 原色ベイヤ配列モザイクオンチップフィルタ
同期方式 内部同期
走査方式 プログレッシブ
映像出力 コンポジットビデオ: 1.0 V(p-p) 75Ω ( 不平衡)
解像度(水平) 480TV 本以上 ( 画面中央)
最低被写体照度 0.3 lx F2.0 (AGC ON=42dB)
S/N 52dB 以上 (AGC=0dB、γ=1.0)
AEモード 1/60 〜 1/100000 (秒) 1/50 〜 1/100000 (秒)
ホワイトバランス ATW (2500K 〜 9000K)
AGC 0 〜 42dB
ガンマ特性 γ≒0.45
ビデオレベル 85IRE
逆光補正 ON
電源電圧 DC+5V 〜 6V
消費電力 0.66W / 110mA (6V 時)
動作温度 -10 〜 +50℃
保管温度 -30 〜 +70℃
動作/保管湿度 95%RH 以下( 結露しないこと)
レンズマウント M12 P=0.5
標準レンズ 3720B-12P(B) (f3.7 F2.0)
ケーブル長 330mm
重 量 WAT-240E(P3.7):約18g/WAT-240E/CB(P3.7):約28g
付属品 本体取付リング
価格 WAT-240E(P3.7):29,100円(税別)
WAT-240E/CB(P3.7):30,400円(税別)
問合せ下さい

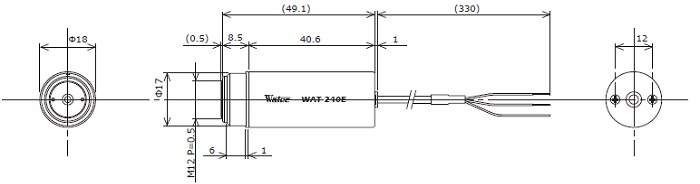

●WAT-240E(P3.7)の外観図

図面(PDF)

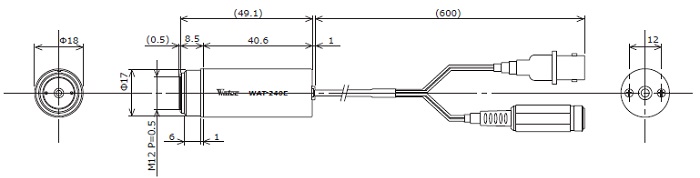

●WAT-240E/CB(P3.7)の外観図

外観図面(PDF)

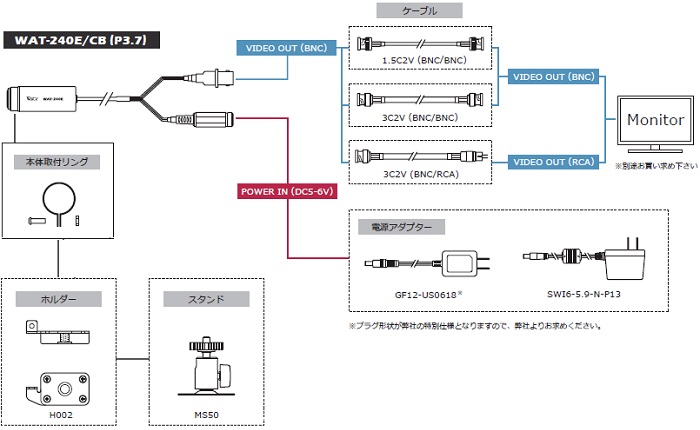

接続図
アクセサリー  →アクセサリー一覧
型番 商品名 仕様 価格
GF12-US0618 電源アダプター DC6V 300mA 1,600円(税別)
1,760円(税込)
H002 ホルダー 三脚座(本体付属の取付けリングで固定) 2,980円(税別)
3,278円(税込)
3C2V-2.5M 映像ケーブル2.5m 3C2Vケーブル 2.5m BNC-BNC 2,000円(税別)
2,200円(税込)
3C2V-3M 映像ケーブル3m 3C2Vケーブル 3m BNC-BNC 2,500円(税別)
2,750円(税込)
3C2V-5M 映像ケーブル5m 3C2Vケーブル 5m BNC-BNC 2,500円(税別)
2,750円(税込)
3C2V-10M 映像ケーブル10m 3C2Vケーブル 10m BNC-BNC 3,000円(税別)
3,300円(税込)
3C2V-2.5M-BNC-RCA 映像ケーブル2.5m 3C2Vケーブル 2.5m BNC-RCA 2,000円(税別)
2,200円(税込)
3C2V-3M-BNC-RCA 映像ケーブル3m 3C2Vケーブル 3m BNC-RCA 2,500円(税別)
2,750円(税込)
3C2V-5M-BNC-RCA 映像ケーブル5m 3C2Vケーブル 5m BNC-RCA 2,500円(税別)
2,720円(税込)
3C2V-10M-BNC-RCA 映像ケーブル10m 3C2Vケーブル 10m BNC-RCA 3,000円(税別)
3,300円(税込)
