マイクロスコープビュアー（画像計測ソフト）
Cam View2.5Pro
|
|
|
|
CamViewは、簡単な操作でUSBカメラやキャプチャボードから画像を取り込み、画像比較、画像計測、報告書用画像の作成をすばやくこなします。製造ライン、ラボ、教育用途に最適です。
CamViewの最大の特徴は、ほとんどすべての操作が動画像を表示しながら行えることです。スケール表示、計測、ノイズ除去、画像間演算等すべて動画像を表示しながらリアルタイムで実行します。
|
|
|
|
|
|
 |

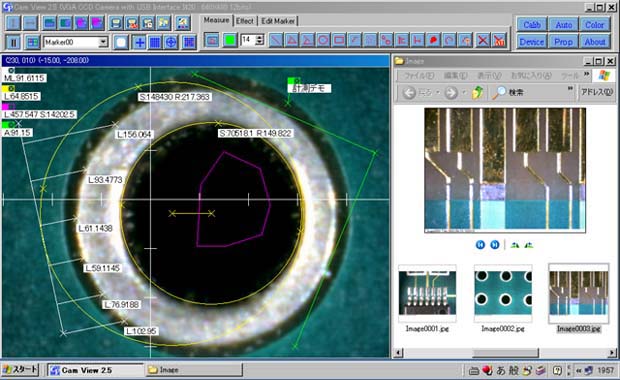

動画状態、静止画状態のいずれでも計測が行えます。計測項目は２点間距離、３点角度、４点角度、円、矩形、座標、個数カウント、２円中心距離、点と線の距離、平行２線分間距離、多角形面積周囲長、折れ線長、コメント挿入と多彩です。
計測結果は画像にオーバレイされます。また、画像と一緒に保存することもできます。
※個数カウント、2円中心距離、点と線間の距離、平行２線間距離、多角形面積周囲長はＰｒｏ版のみで使用できる機能。
|
|
2点間距離,角度 (３点、４点指定)／円 (２点３点指定) (面積、半径)／矩形 (面積、辺長)／座標
／個数カウント (最高９９個)／２円中心距離 (各２点、３点指定) ／点と線の距離 (最高３０点)／平行２線分間距離
／多角形面積周囲長 (最高５０頂点) ／折れ線長 (最高５０頂点)／コメント挿入／フォントサイズ変更
|
|
|
|
|
 |
 |
 |
動画状態で画像を上下、左右に反転できます。
|
|
垂直反転／水平反転
|
|
通常画像 |
上下反転 |
上下左右反転 |
|
|
|
|
|
 |
 |
 |
カメラ画像を分割画面に動画表示します。(左右、上下の分割、４分割縮小モード、４分割中央抽出モード)
|
|
垂直２分割／水平２分割／中央抽出４分割／縮小４分割
|
|
左右２分割 |
上下２分割 |
４分割 |
|
|
|
|
|
 |
 |
ユーザ定義可能なマーカと可変ピッチスケールがあり、動画、静止画上にオーバレイできます。限度範囲の確認、位置合わせ等用途は多彩です。
|
●ユーザ定義可能なマーカ：線分／垂直線／水平線／矩形／正方形／円,楕円
●可変ピッチスケール：クロス／メッシュ／同心円
|
|
|
|
|
 |
 |
 |
リアルタイムノイズリダクションを初めとする多彩な特殊効果を備えています。ノイズ除去、画像積算、画像間加算、画像間減算＋オフセット、画像間減算＋絶対値、画像間乗算、モノクロ化、モノクロ＋２値化、ネガ、画像間論理積、画像間論理和、画像間排他的論理和をすべてリアルタイムで実行します。
|
|
画像間加算 |
積算前画像 |
積算後画像 |
|
ノイズ除去／画像積算／画像間加算／画像間減算＋オフセット／画像間減算＋絶対値／
画像間乗算／モノクロ化／モノクロ２値化／輝度反転 (ネガ)／画像間論理積／
画像間論理和／画像間排他的論理和
|
|
|
|
|
|
簡単にJPEG、BMPを選択して保存できます。JPEGではクオリティを指定できるため目的に応じた画質で保存でき、測定データ、マーカ、時刻も画像と一緒に保存できます。また、ファイルの属性としてタイトル、サブジェクト、コメント、作者を設定できるためWindows XPをお使いの場合、タイトルでソート、作者毎に区切って一覧表示するなどが簡単に行えます。保存した画像は表示ウィンドウに読み込めるだけでなく、分割画面にも読み込めるため画像比較等に最適です。
Ｐｒｏ版には、定周期（5秒～1時間）で画像を自動保存する機能もあります。
|
|
自動保存／手動保存／定周期自動保存 ( ５ｓ～１ｈ ) ／計測データオーバレイ／
ユーザ定義スケールオーバレイ／可変ピッチスケールオーバレイ／タイトル、日付時刻付加／
JPEGクオリティ設定ファイルプロパティ設定(JPEGのみ)
画像読込・全体画面JPEG,BMP形式）／画像読込・分割画面（JPEG,BMP形式）
|
|
|
|
|
|
全体画面／分割画面
|
|
|
|
|
|
校正／保存／読込
|
|
|
|
|
|
ブライトネス／コントラスト／ヒュー／サチュレーション／ガンマ／ホワイトバランス／バックライト補正／ゲイン
|
|
|
|
|
|
解像度／フォーマット／ヒュー／フレームレート
|
|
|
| 動作環境 |
| キャプチャデバイス |
DirectX対応デバイス(USBカメラ、IEEE1394カメラ、キャプチャボード等) |
| OS |
WindowsXP,7(32/64bit),8(32/64bit) |
| CPU |
最低 PentiumII 366MHz (Celeron 900MHz以上推奨) |
| メモリ |
256MB以上 |
| グラフィック |
800X600 (1024X768以上推奨) 24ビットカラー以上 |
|
●希望小売価格：Pro版 50,000円（税別）
●ご注文はこちらへ→
ショップ(光マート)
●製造元：有限会社トリニティ
|
|
|
