2/3インチ 3メガピクセル対応マシンビジョン単焦点レンズ f=25mm
3 Megapixel Fixed Focal Lens for MachineVision
AZURE-2518M3M-A
メーカー:AZURE Photonics
2/3インチ3メガピクセルへ対応
2/3インチ3メガピクセル、1/2〜1/1.8インチ2メガピクセル、1/3インチ1.2メガピクセルに最適
高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、セキュリティ並みの低価格を実現


◆AZURE-2518M3M-A 価格:12,000円(税別)/13,200円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 3MP
焦点距離(Focal Length) f=25mm
バックフォーカス(Back Focus) 12.7mm
F値(F/ No.) F1.8
絞り方式(Iris Type) 手動
ディストーション(Distortion) <0.15%
レンズ有効径(Lens Effective Diameter) Front:φ14.53、Back:φ11.72
有効照度(Relative Illuminate) 59.9%
全長(TTL) 42.4mm
設計波長(Design Wavelength) 400〜700nm(Coating:400-900nm)
画角
F.O.V(D×H×V)
2/3″ 24.31°×19.57°×14.75°
1/2″ 17.83°×14.31°×10.75°
1/3″ 13.42°×10.75°×8.08°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.15m〜∞
作動距離(Optimum Working Distance)

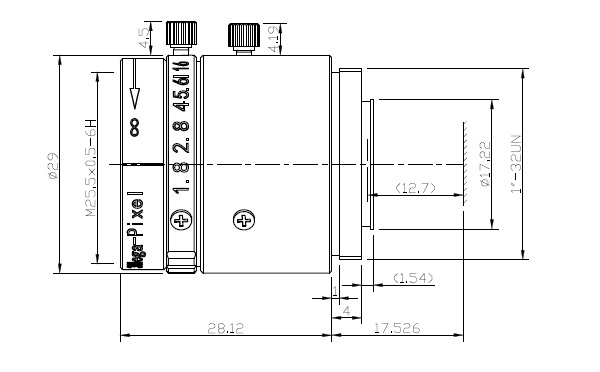

外形寸法(Dimention) φ29×28.12mm
重量(Weight) **g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 8-5
主光線入射角度(CRA) 8.14°
フィルターネジ径(Filter Thread) M25.5×P0.5

■ 光学設計(Optical Design Report) WD=∞

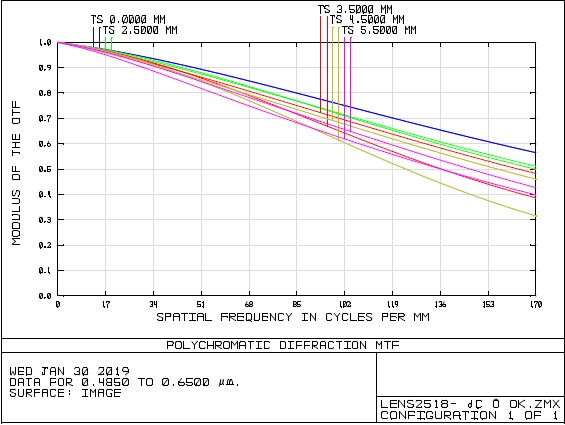

MTF

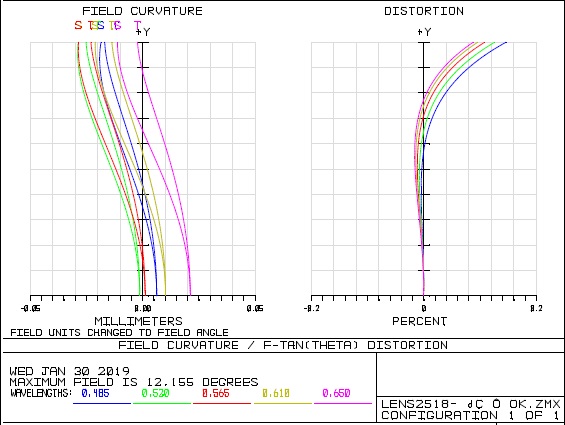

Field Curvature & Distortion

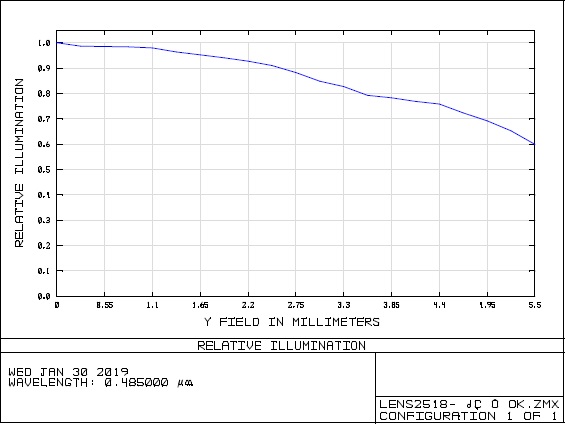

Relative Illumination

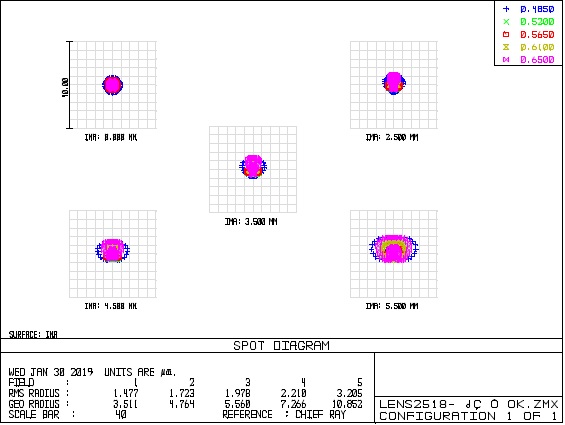

Spot Diagram
