2/3型 8メガピクセル対応 φ29mm マシンビジョン用単焦点レンズ
f=50mm/F2.8

Compact φ29mm Machine-Vision Lenses
Compatible with 2/3″Imagers and 8-Megapixel Resolution

MA23F50V
メーカー:TAMRON (株式会社タムロン)


2/3型 最大8メガピクセル対応

メガピクセルピッチ2.74μm対応

業界トップクラスの高解像度・高コントラスト
2/3型2.74μmピクセルピッチ 最大8メガピクセル相当の高解像度を実現。
φ29mmのマシンビジョン用レンズの中でも、最高レベルの解像度・コントラスト性能を保持しています
業界トップクラスの低ディストーション(TV Distortion)を実現
従来機種と比べて、大幅にTV Distortionの改善を行っております。
(MA23F08V:-0.6%,MA23F25V:-0.0%,MA23F35V:0.04%)
至近距離での撮影性能を追求
使用頻度の高い至近撮影距離での良好な画質を達成しています。
厳格な検査体制
中心から最周辺まで、解像度のチェック条件を厳しく設定しています。これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供致します。
耐振動・耐衝撃を考慮した機構設計
従来機種と比べて振動衝撃性能が向上した新規機構を採用。
振動衝撃が発生する過酷な環境下に於いて、最大10Gの衝撃を受けても、光軸ズレ(画像ズレ)を10μm以下に抑制します。
※振動周波数 10-60Hz(振幅0.75mm)、振動周波数60-200Hz(加速度100m/S2)、サイクル50cycle
使用頻度の高いイモビスを標準添付
ロックビスをイモビスに替えることで、レンズ本体の最大径をよりコンパクトにすることが可能です。
工業用単焦点レンズ特性
◆MA23F50V  50,000円(税別)/55,000円(税込)
ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

イメージャーサイズ Imager Size 2/3″
焦点距離 Focal Length 50mm
マウント Mount Type C-Mount
絞り範囲 Aperture Range F2.8〜16
フォーカス範囲 Focus Range 0.3m〜∞
画角
Field of View Angle
(水平×垂直)
Horizontal×Vertical
2/3″ (1:1)7.5°×7.5°
(4:3)8.4°×6.4°
(16:9)9.2°×5.2°
1/1.8″ (4:3)6.6°×5.0°
1/2″ (4:3)6.2°×4.6°
1/3″ (4:3)4.6°×3.4°
操作方法 Operation フォーカス Focus 手動 ロック付 Manual w/lock
アイリス Iris 手動 ロック付 Manual w/lock
TVディストーション TV Distortion 0.05%(設計値 Design Value)
フィルターネジ径 Filter Size M27.0 P=0.5
対応波長 Wave Length 可視光域 Visible Light
質量 Wight 74g
動作温度 Operating Temperature −20℃〜+60℃
価格 Japan domesitic price 50,000円(税別)

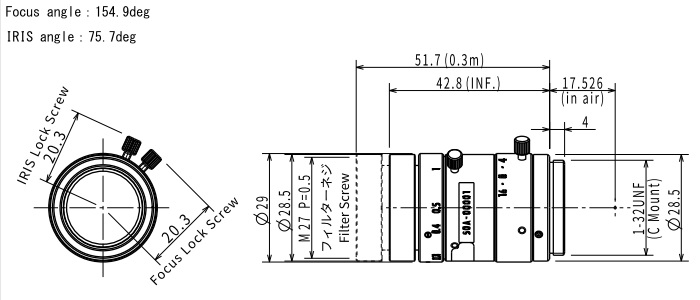

外観図面 Drawing
