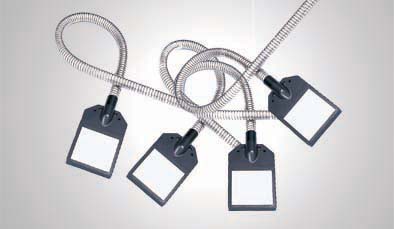

面発光型ライトガイド
FFP30-1000F-1G4R |
|
多成分ガラスファイバーを使用し、素線間の隙間を最小限とした高度な技術によって高密度、そして高伝送効率のライトガイド。また光源装置からの光を均一に照射する為に、多成分ガラスファイバーを1本、1本ランダム式に丁寧に仕上げています。
様々な検査用途にご活用下さい。
|
 |
 |
 |
|
均一で高輝度な照射をする面発光型ライトガイド。照度が均一なので、凹凸検査にも最適です。また、液晶の検査やICのリードフレーム等の外形検査の透過照明としても最適です。ライトガイドを使用する事により光源装置の光を対象物まで導く事が可能となりました。ライトガイドの種類は多成分ガラスファイバー、 プラスチックファイバーを用途により用います。
|
|
| 多成分ガラスファイバー仕様 |
| 素 材 |
多成分ガラスファイバー |
| ファイバー径 |
50μm |
| コア占有面積 |
約85% |
| 開口数 |
0.56 |
| 開口角度 |
約68度 |
| 特 徴 |
標準タイプ。もっとも使いやすい。 |
|
|
|
| ご希望の仕様変更も可能です。特注も1本から承ります。是非お気軽にご相談下さい。 |
|
|
 |
|
| ■ |
高度な技術によって厚さ10mmの超薄型タイプ。 |
| ■ |
透過照明やバックライトとして、ご使用になれます。 |
| ■ |
液晶の検査やICチップのリードフレーム、凹凸のある外形検査に適しています。 |
|
|
 |
|
| 型 番 |
ファイバ種別 |
入射側 |
保護形式他 |
長さ
(m/m) |
出射側
発光面サイズ |
標準価格
(税別) |
| 結束 |
形状 |
| FFP30-1000F-1G4R |
多成分ガラス |
φ4 |
φ15×31 |
SUSフレキシブルチューブ |
1000 |
30×30 |
51,600 |
|
 |

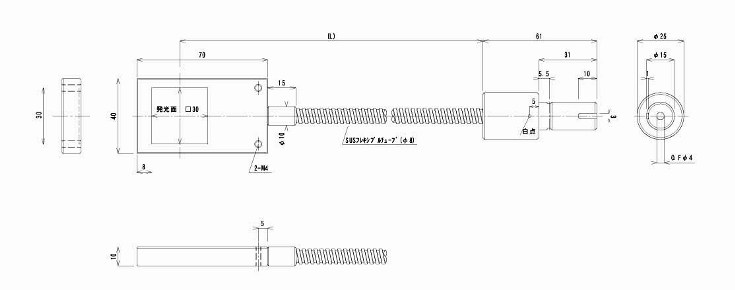

図面のダウンロードはこちら→ |
|
 |
|
|
 |
| メーカー |
入射側 取付金具サイズ |
| ㈱ケンコー・トキナー |
φ15×31 |
| 日本ピー・アイ㈱ |
φ15×31 |
| 林時計工業㈱ |
φ15×20 |
| 朝日分光㈱ |
φ13×15 |
| ショットモリテックス㈱ |
φ15×37.5 |
|
| ご使用中の光源装置の出射側、ライトガイド取付口に合わせて、1本より作成可能です。お気軽にお問合せ下さい。 |
|
 |
