分光照射装置
SM-15 |
|
|
キセノンランプ,分光照射装置,小型モノクロメーター搭載,任意波長を照射
|
|
|
キセノンランプ ＋ 光源集光ＢＯＸ ＋ モノクロメータ ＋ 光ファイバーで構成、任意の波長を分光照射できます。
|
|
|
|
| ■ |

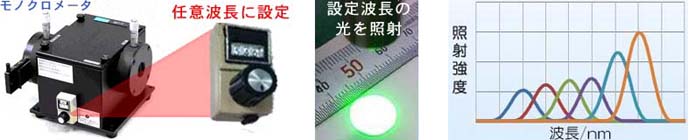

小型モノクロメータ搭載により、波長カウンタで任意の波長を設定可能
|
| ■ |
300～1100nmの波長帯域において、波長純度30nmで波長設定可能
|
| ■ |
150Wキセノン光源装置により、全帯域で安定した照射強度を実現
|
| ■ |
出射にはライトガイド（結束φ3の光ファイバー）を採用
|
| ■ |
カラーフィルタの組合せによる光照射が可能
|
| ■ |
光反応および光劣化試験などにご使用頂けます
|
|
|
|
|
|
| ■仕様 |
■製品内容 |
| 形式 |
SM-15 分光照射装置 |
| 光源 |
キセノンランプ 150W |
| 照射波長領域 |
300～1100nm |
| 波長純度 |
約30nm |
| 照射強度 |
2mW以上 （＠480nmにおいて） |
| 出射径 |
φ3mm以上 （ファイバーのバンドル径） |
| 高次カットフィルタ |
U-330（300-390nm）
L-37（390-680nm）
R-64（680-1100nm） |
| カラーフィルタホルダ |
最大4枚同時搭載可能（各種カラーフィルはオプッション） |
| 入射スリット |
幅0.01～4mm（両開対称連続可・最小目盛0.01mm） |
| シャッタ |
手動 |
| 光ファイバー |
バンドル径φ3mm光ファイバー112芯 SUS） 長さ1ｍ |
| 外形寸法 |
W450mm×D480mm×H300mm |
|
1.キセノン電源
2.キセノンランプホルダ
3.キセノンランプ（150W）
4.光源集光系（LC-01）
5.カラーフィルタホルダ
6.モノクロメータ（M10）
7.ファイバホルダ
8.光ファイバーバンドルφ3 長さ1m |
|
| ■オプション |
1.照射エネルギー測定キット
2.各種カラーフィルター
3.光ファイバー固定用スタンド
4.各種回折格子
5.光量可変NDフィルタユニット
6.各種光ファイバー
|
|
|
|
|

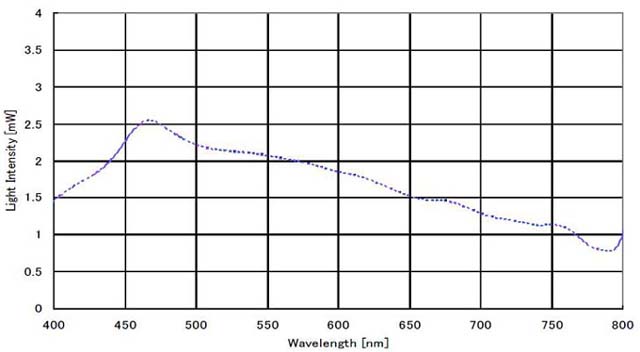

| ■照射光量 ※ファイバφ3mm 全光束入射時において
|
|
|
|
|
|
※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
|
