OpticalGarden／ ドライブレコーダー／ AMEX-A05/AMEX-05W
ドライブレコーダー
AMEX-A05/AMEX-A05W
メーカー：青木製作所
フロント+リア映像のＷ録画、3.5インチ液晶モニター、
ＳＤカードフォーマットフリー機能搭載
■フロント+リア映像のダブル録画
前方映像はもちろん、車両広報または社内映像の同時録画が可能。 リアカメラは本体とセパレート式で取付け場所は自由自在。
■社外カメラと連動可能（画面表示、録画）
オプション変換コネクタを利用することで、既存のバックカメラや防水カメラを接続可能。
■ＳＤカード ファーマットフリー
独自フォーマットを採用することで、録画保存領域をあらかじめ断片化させ、 データのデフラグや再整列を効果的に行うため、定期的なメンテナンス不要。
■データ自動復旧
誤って録画データを削除してしまった場合、フォーマットしない限りそのカードを本体へ再挿入するとデータのバックアップが可能。
■大型3.5インチタッチパネル
走映像保護機能（LBP）が車両のバッテリー上がりを防止します。 設定値以下の電圧が10分以上続くと本機を自動的にシャットダウンします。 LBP機能はON/OFFでき、電圧値を任意に5段階設定できます。
※設定値よりも電圧が下回ると本体は起動しません。
■夜間走行も鮮明に録画
赤外線仕様の内向きカメラをオプション設定。 タクシー、バス、トラックなど業務用途にも対応。
録画モード
■常時録画
エンジン始動で、常時録画を開始します。
■衝撃録画
走行中、内蔵センサーが衝突を感知して、LEDが点滅しながら記録します。
■モーション録画
駐車録画中、人や車など、動きや光を検知して記録します。 その後、再び駐車録画に戻ります。
（周辺の環境や光により動作の差があることがあります）
■駐車録画　※常時電源接続時に有効
駐車または停車してから、約2分後に自動的に駐車映像としてフレームレートを落として 記録します。
（車両が動くと常時録画に切替ります）
●AMEX-A05W  フロントカメラ＋リアカメラ   販売価格：29,800円（税別）→お問合せ下さい（ショップ準備中）

設置イメージ

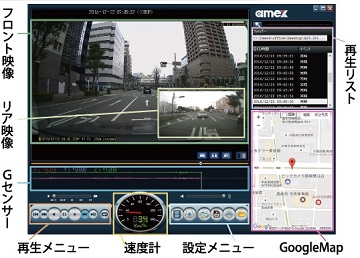

専用ビューアソフト表示イメージ
仕様 Specifications
型 式 AMEX-A05/AMEX-A05W
カメラ／走行時画素 CMOS 200万画素
撮影画素 1920×1080 Full HD
液晶ディスプレイ 3.5インチ TFT 液晶
音声記録 内蔵マイク有り ON/OFF 可能
記録モード 常時／衝撃（保護 ON/OFF）／駐車／モーション
フレームレート デフォルト 29.5fps（調整可能）
ファイル形式 独自形式（.jdr）→汎用フォーマット（.avi）で変換可能
Gセンサー 10段階切替
夜間映像補正 有り
LED式信号機対策 有り
GPSアンテナ 有り（外付けモジュール）
対応メモリー microSDH/SDXC カード Class10以上（4GB〜128GB）
リアカメラ CMOS 30万画素（鏡像／非防水） 720×480 D1
対角：120°（水平：90°、垂直：65°）
バックカメラ取り込み 可能
フォーマットフリー 対応
専用ビューア 有り
データ復旧機能 有り
セキュリティ LED 有り（ON/OFF 可能） ※駐車録画時のみ有効
駐車録画 有り（車両側電圧低下に本体自動遮断機能有り）
外形寸法 本体：W100×H64×D33 リア：W31×H26×D29（mm）
質量 約 95g
電源 電源直結配線
電圧 DC12/24V 対応
消費電流 約 300mAh
使用温度範囲 -20〜70℃
保証期間 製品ご購入より1年間（消耗品は除く）
商品構成
AMEX-A05/AMEX-A05TR AMEX-A05W
・ドライブレコーダー本体・取付ブラケット（上下・左右可動式／両面テープ）・カードリーダー ・microSDHC カード 16GB(MLC)・GPSアンテナ・常時電源ケーブル（5m）・取扱説明書

 ・リアカメラ（9ｍケーブル含む）
■フロント+リアのダブル録画：AMEX-A05W
前方はもちろん後方または車内映像の同時録画が可能
■汎用カメラとの連動可能（録画）：AMEX-A05＋OP-A05RC-RCA
汎用バックカメラ接続用RCA変換コネクタを利用することで、既存のバックカメラや防水カメラを接続可能（※RCA出力カメラ）

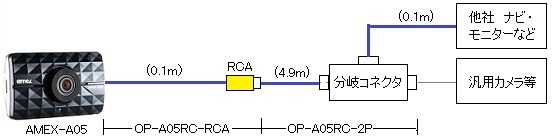

■汎用カメラとの連動可能（画面表示、録画）：AMEX-A05＋OP-A05RC-RCA＋OP-A05RC-2P
汎用バックカメラ接続用RCA変換コネクタを利用することで、既存のバックカメラや防水カメラを接続可能（※RCA出力カメラ） 映像分岐ケーブルを利用することで他社のナビやモニターへ映像出力可能（※RCA入力モニタ）
■夜間走行も鮮明に録画：AMEX-A05＋OP-A05RC-IR
赤外線仕様の内向きカメラをオプション設定、タクシー、バス、トラックなど業務用途にも対応。
オプション
●OP-A05RC-IR ：  IR/赤外線リアカメラ（1mケーブル含む）
●OP-A05RC-RCA ：  汎用バックカメラ接続用RCA変換コネクタ（0.1m）
●OP-A05RC-2P ：  映像分岐ケーブル（5m）
●OP-A05CJ ：  シガー電源ケーブル（3m） ※駐車・モーション録画不可
●OP-A05RC ：  リアカメラ（9mケーブル含む）
●OP-A05SD32 ：  microSDXC カード 32GB（MLC）
●OP-A05SD64 ：  microSDXC カード 64GB（MLC）
●OP-A05SD128 ：  microSDXC カード 128GB（MLC）
録画時間目安：撮影条件：前後方2カメラによる走行録画（ACC接続を想定）
フレーム
レート		 メモリ容量
4GB 8GB 16GB 32GB 64GB 128GB
1CH 2CH 1CH 2CH 1CH 2CH 1CH 2CH 1CH 2CH 1CH 2CH
5 fps 8 6 16 12 32 24 64 48 128 96 256 192
10 fps 4 3 8 6 16 12 32 24 64 48 128 96
15 fps 2.7 2 5.4 4 10.8 8 21.6 16 43.2 32 86.4 64
20 fps 2 1.5 4 2.5 8 5 16 10 32 20 64 40
29.5 fps 1.4 1 2.7 2 5.4 4 10.7 8 21.4 16 42.7 32
※上記実測データからの算出となり、状況によって録画時間が前後する場合がございます。
※また、フォーマットフリー機能の特性上、映像状況（内容）により録画時間が増えます。
（駐車中など、映像に移り変わりのない映像が続く場合は記録時間が増えます。）
※後方カメラは走行時30fps、駐車時10fpsに固定して撮影を行います。
