OpticalGarden／ カメラ／ スコープ･内視鏡／ FHD-12

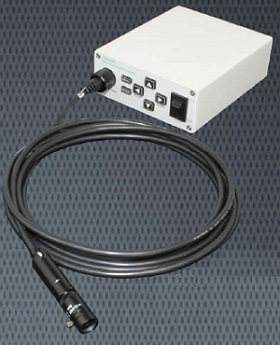

ヘッド分離型フルHDミニカメラ
φ12mm超小型カメラヘッド
FHD-12
■ φ12mmの極細径サイズでありながらフルHD映像を実現しました
■ 驚きの｢小ささ｣で高画質映像を提供します。
■ 組込カメラの映像を高画質なフルハイビジョンで見られます。

■フルHD 1080i
1080iフルHD映像をHDMI信号で出力します。

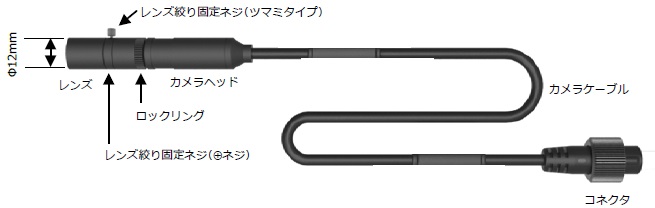

■φ12mmの超小型・細径カメラヘッド
超小型カメラヘッドφ12mmにより、通常のカメラでは設置不可能な検査機器やマシンなどの 僅かな空間でも被写体に近い位置にセッティングできます。
■長いカメラケーブル
長いカメラケーブル（3ｍ）により、コントローラから離れた場所へ設置可能、 設置場所の自由度が大幅に拡がります。
■豊富な交換レンズ
広角～望遠レンズ、接写が可能になる接写リングなど、多彩な光学系を選択できるオプションを用意しました。

Lineup
★ご注文／販売価格はこちら！→ 光マート
※企業・商社・公官庁向けにお見積り致します。
①電源スイッチ
②カメラ操作
（メニュー上下左右／カメラ情報表示／電子ズーム）
③ENTER
（決定ボタン）
④MENU
（OSDメニュー表示／非表示）
⑤カメラコネクタ
（カメラヘッドを接続）
⑥電源コネクタ
（DC5V 電源アダプタ）
⑦CVBS出力コネクタ
（BNC ビデオケーブル）
⑧HDMI出力コネクタ
（HDMIケーブル）
レンズ型番 焦点距離 最大口径比 水平画角 撮影距離 価格
MC-f3.1-12 f=3.1mm 1:2.0 90° 10mm～∞ 40,000円(税別)
MC-f6-12 f=6mm 1:2.0 43° 30mm～∞ 40,000円(税別)
MC-f16-12 f=16mm 1:3.4 15° 350mm～∞ 40,000円(税別)
MC-f30-12 f=30mm 1:3.4 9° 1,000mm～∞ 40,000円(税別)
仕 様
カメラヘッド寸法 外径：Φ12mm／全長：約46mm（レンズ含まず）
信号方式 HDMI（16:9）／CVBS（NTSC）
撮像素子 1/3″ CMOS sensor（2M pixels）
解像度 1080i＠30fps／720p＠60fps／480p＠60fps
最低被写体照度 0.5 lx
レンズマウント M=10.5 P=0.5
焦点距離 レンズにより異なります。
シャッター Auto／1/60、1/100、1/250、1/500、1/1000、1/2000、1/4000、1/10000
ホワイトバランス Auto／Manual（RED調整、BLUE調整)／One Push
ゲイン Auto／Fix1、Fix2、Fix3、Fix4、Fix5
露出 -2.0、-1.5、-1.0、-0.5、0.0、+0.5、+1.0、+1.5、+2.0
電子ズーム 最大2倍（4ステップ）
映像出力端子 HDMI端子x 1出力 CVBS(BNC端子) x 1出力
メニュー表示言語 日本語／英語
電 源 DC5V（給電用コネクタ形状：USB Mini-B）
ACアダプター：AC電源入力100V～240V 50Hz／60Hz
消費電力 1.75W
動作保証温度範囲 0℃～+40℃ 湿度10%～80%（但し、結露のなきこと）
防水性 非防水（カメラ、カメラコントローラ、カメラケーブル）
カメラケーブル 長さ：3m ※5mはお問い合わせください。
カメラケーブル最小曲げＲ 約30mm
コントローラ寸法 100mm(W) x 40mm(H) x 120mm(D) 突起部含まず。
コントローラ質量 310g
標準付属品 カメラヘッド（カメラケーブル一体型）、カメラコントローラ、ACアダプター、HDMIケーブル、ビデオケーブル（PIN-PIN）、BNC-PIN変換コネクタ、取扱説明書
※レンズ、接写リングは別売りです。
価格 308,000円（税別）→注文（光マート）
