GigE Visionカメラ Mシリーズ
1/2.9インチCMOS40万画素GigEカメラ
STC-MCS43POE / STC-MBS43POE
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
GigE Vision インターフェース
PoE (Power Over Ethernet) 対応
小型で堅牢性のあるボディ
フルスキャン時の最大フレームレート: 282.8 fps @ 0.4M 8bits
CMOS グローバルシャッタ
最大 2,048 点の画素欠陥補正
8bits,10bits,12bits 出力

Lineup

◆STC-MCS43POE  (カラー) → ショップサイトへ(価格・注文)
◆STC-MBS43POE  (モノクロ) → ショップサイトへ(価格・注文)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-MCS43POE(カラー) STC-MBS43POE(白黒)
撮像素子 1/2.9″ 40万画素 プログレッシブ
カラーCMOS(SONY:IMX287)

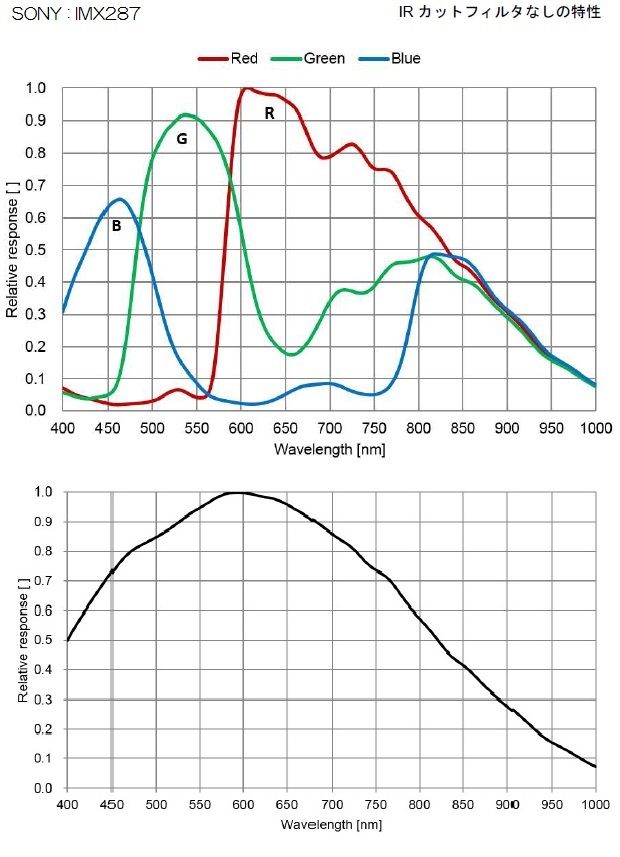

分光分布グラフ
1/2.9″ 40万画素 プログレッシブ
モノクロCMOS(SONY:IMX287)
分光分布グラフ
シャッタタイプ グローバルシャッタ
有効画素数 720(H) × 540(V)
セルサイズ / 撮像面積 6.90 (H) × 6.90 (V) µm / 4.968 (H) × 3.726 (V) mm
同期方式 外部トリガ (ハードウェア / ソフトウェア)
/ フリーラン (連続掃き出し)
スキャンモード フルスキャン / ROI
フレームレート
(フル解像度時)
8bits:282.8fps / 10bits:141.5fps / 10bits Packed:188.6fps /
12bits:141.5fps / 12bits Packed:188.6fps / RGB8:94.3fps
最大フレームレート: 3,535.71 fps @ 4 lines (8bits)
ADC ビット幅 12bits
画像出力フォーマット Mono8 / Mono10 /
Mono10Packed/Mono12/
Mono12Packed/BayerRG8/
BayerRG10/BayerRG10Packed/
BayerRG12/BayerRG12Packed/
RGB8
Mono8 / Mono10 /
Mono10Packed /
Mono12 / Mono12Packed
ノイズレベル 8bits出力 ≤ 2.8 digits (Gain 0 dB)
10bits出力 ≤ 11.2 digits (Gain 0 dB)
12bits出力 ≤ 44.8 digits (Gain 0 dB)
感度(絞り値:F5.6) 180 Lux 90 Lux
電子シャッタ 1 µ秒 〜16.777 秒 (初期値: 3,425 µ秒)z
ゲイン アナログゲイン 0 〜 20.8 dB (初期値: 0 dB)
デジタルゲイン x1 〜 x3 (初期値: x1)
ROI 水平:264〜720画素 / 垂直:4〜540ライン(初期値: 720 x 540)
画像サイズ調整単位: 水平 8 画素 / 垂直 4 ライン
画像オフセット調整単位: 水平 8 画素 / 垂直 4 ライン
ガンマ ガンマ 0.1 〜 4.0 (初期値: 1.0)
デシメーション / ビニング N/A
映像反転機能 上下反転 / 左右反転 / 上下左右反転 / Off
画素欠陥補正 最大 2,048 点
自動画質制御 自動露光 対応 (初期値: OFF)
オートゲイン 対応 (初期値: OFF)
ホワイトバランス オート / マニュアル /
プッシュセットホワイトバランス
N/A
動作モード エッジプリセット・トリガ/パルス幅トリガ/フリーラン(連続掃き出し)
インターフェース PoE: IEEE802.3af CLASS1 (1000BASE-T)
プロトコル GigE Vision 2.1
及びGenICam SFNC 2.4 準拠, IEEE1588 (PTP) 対応
入出力端子 1 入力 (opt isolated) / 1 出力 (opt isolated)
/ 1 入出力 (non-isolated, open collector)
電 源 入力電圧 +10.8 〜 +26.4Vdc (電源・信号コネクタ)
もしくはPower Over Ethernet (IEEE802.3af 準拠)
(電源・信号コネクタからの電源供給を自動優先)
消費電力 +12 V / +24 V: 3.4 W, PoE: 4.4 W
外形寸法 29(W)×29(H)×53(D)mm

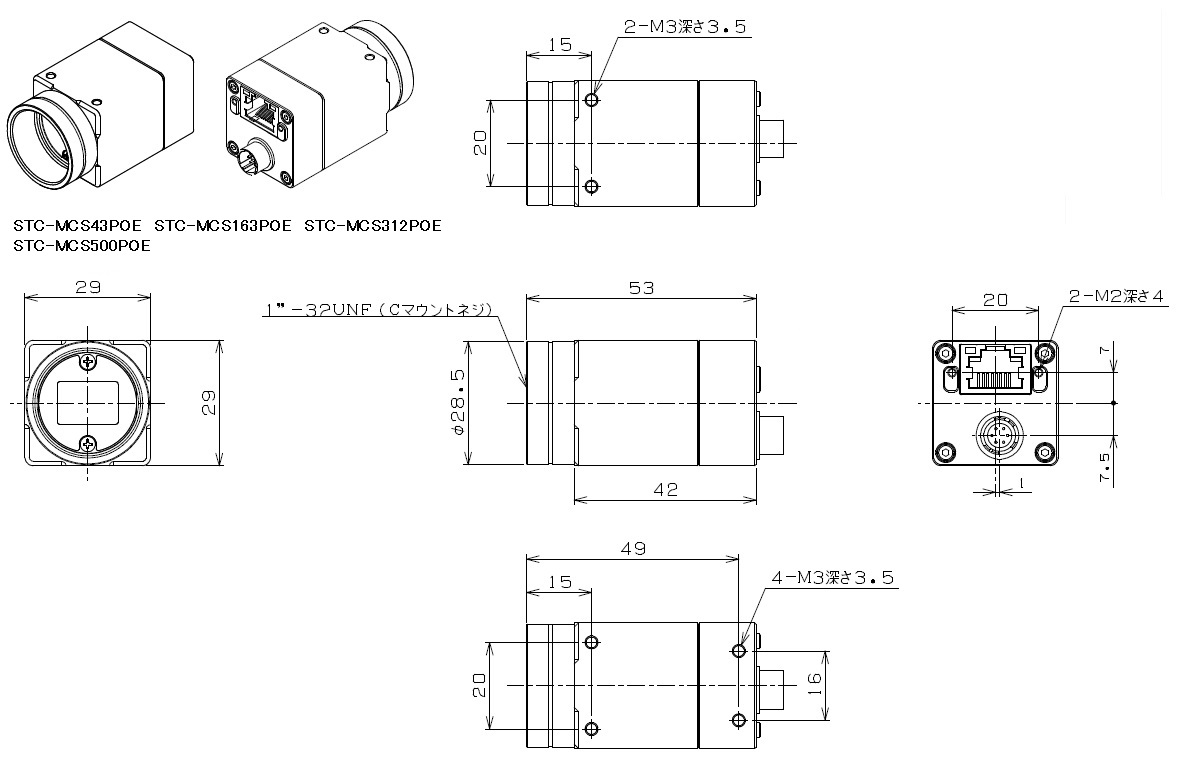

(コネクタ含まず)→図面
29(W)×29(H)×53(D)mm

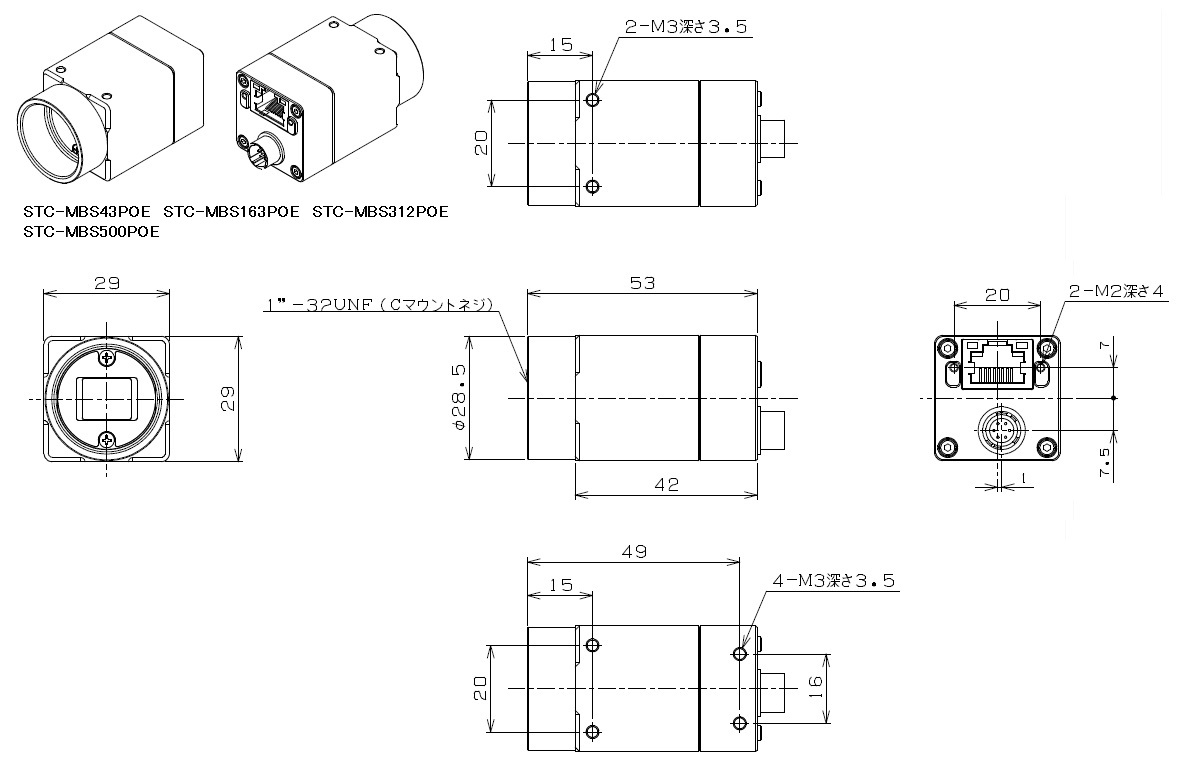

(コネクタ含まず)→図面
光学フィルター IR カットフィルタ有り 光学フィルタ無し
光軸精度 水平 / 垂直方向位置精度: ± 0.3 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金
レンズマウント Cマウント
外部接続コネクタ Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当
カメラ取付 M3 取り付けネジ穴: 上面に2 個
M3 取り付けネジ穴: 底面に4 個
重量 約65g
動作温度/湿度 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 周囲環境温度: +39 ℃ 又は 筐体温度: +64 ℃
周囲環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度 / 湿度 周囲環境温度:-20〜+70℃, 周辺環境湿度:0〜85%RH (結露なきこと)
耐振動 20Hz 〜 200Hz 〜 20Hz(5分/サイクル),加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms 正弦半波), XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 POWER IN IN +10.8 〜 +26.4 Vdc
2 絶縁入力(Line0) IN Low: +1.0 V 以下
High: +3.0 〜 +26.4 V
※絶縁入力と絶縁入出力共通端の電位差
3 非絶縁入出力(Line2) IN/OUT +3.0 〜 +26.4 V / Open Collector
4 絶縁出力(Line1) OUT Open Collector
5 絶縁入出力共通端 IN
6 GND IN 0 V
ACアダプタ(オプション)
カメラを駆動するためのACアダプタです。
PoE構成でカメラを使用しない場合に必要となります。
マルチボルテージ(100 〜 240VAC)対応で、RoHS対応品となります。
型番 コネクタ 入力 出力 税別価格
UN310-6P-M 6Pコネクタ:HR10A-7P-6S 100-240VAC 12V/1A 生産終了
後継機:ACアダプター UA310-1210 + 6Pコネクター付ケーブル CAB-CON-M
価格:10,600円(税別)
◆ご注文はこちらへ→ショップサイト
ロックネジ付きGigEケーブル(オプション)
FA分野でGigE Visionカメラをご使用頂く際に、 最適なロックネジ付きのケーブルをご用意しました。
ロボットケーブルで、3m 〜 15mまでの4種類を取りそろえております。
型番 名称 長さ 税別価格
CAB-GE-03-RB ロックネジ付きGigEケーブル3m 3m 8,800円
CAB-GE-05-RB ロックネジ付きGigEケーブル5m 10m 13,500円
CAB-GE-10-RB ロックネジ付きGigEケーブル10m 10m 16,500円
CAB-GE-15-RB ロックネジ付きGigEケーブル15m 15m 24,500円
◆ご注文はこちらへ→ショップサイト
トリポットマウント・三脚座(オプション)
カメラを三脚ネジで固定する為のアダプタ(オプション)です。
型番 対象機種 備考 税別価格
TP-KWA2 STC-MBS/MCS881POE
STC-MBS/MCS122BPOE

5,500円
TP-KWA Mシリーズ全般
※TP-KWA2の対象機種を除く

5,500円
TP-KWA-IEA 底面からのセンサー中心位置がSシリーズのセンサー中心位置と同じ高さになります。 5,500円
◆ご注文はこちらへ→ショップサイト
適合レンズ  撮像素子:1/2.9インチ、VGA、6.9μmピクセルピッチ →[視野範囲一覧表]
TAMRON 2/3型マシンビジョン用レンズ
2/3″〜1/3″ VGA Cマウント
YAKUMO 工業用レンズ YMVシリーズ
1″,2/3″,1/2″ VGA Cマウント
SPACECOM メガピクセルレンズ
1/2,1/1.8,2/3″ メガピクセル Cマウント
computar メガピクセル対応FAレンズ
1/2,2/3″〜1/4″ メガピクセル Cマウント
お問合せはこちらへ→
