USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
2/3インチCMOS500万画素USB3.0カメラ  ハードトリガー対応
STC-MCS500U3V / STC-MBS500U3V
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
2/3インチ500万画素CMOSセンサー搭載
CMOSセンサー採用で低価格を実現
USB3.0高画素デジタル出力  USB3 Vision規格へ対応
外形28mm x 28mmの超小型ケースタイプ
解像度2448×2048Pixel出力対応
フレームレート56.0 fps
WindowsXP、VISTA、7、8、10 (各32bit/64bit)へ対応
Linux対応(一部対応)ドライバーをリリース!

Lineup

◆STC-MCS500U3V  (カラー) → ショップサイトへ(価格・注文)
◆STC-MBS500U3V  (モノクロ) → ショップサイトへ(価格・注文)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-MCS500U3V(カラー) STC-MBS500U3V(白黒)
撮像素子 2/3′5.07Mピクセル
カラーCMOS
(SONY:IMX264)

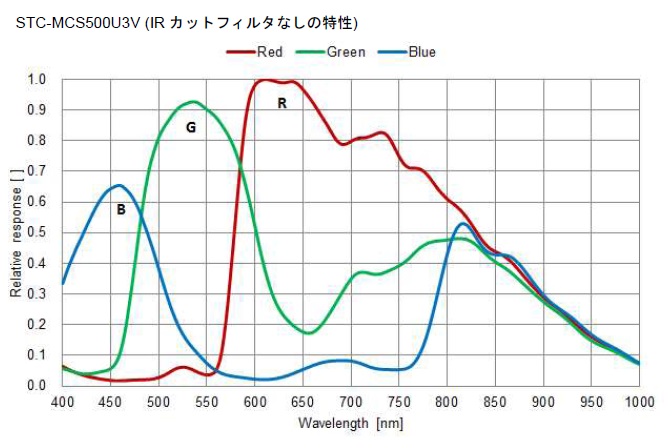

分光分布グラフ
2.3′5.07Mピクセル
モノクロCMOS
(SONY:IMX264)

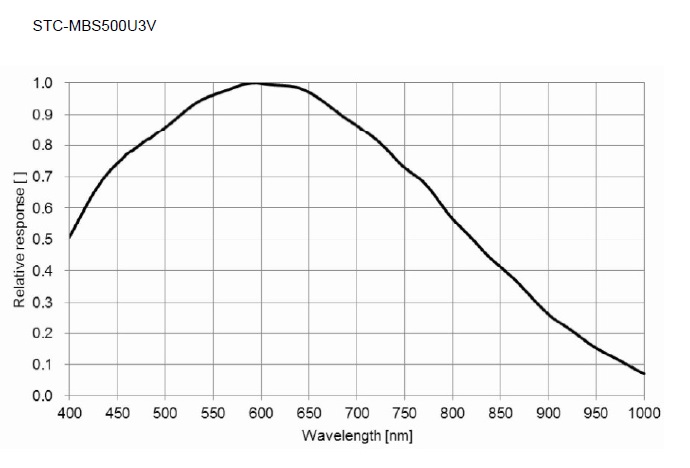

分光分布グラフ
シャッター方式 グローバル
有効画素数 2448(H) x 2048(V)
セルサイズ/撮像エリア 3.45 (H)µm x 3.45 (V)µm/8.44 (H)mm x 7.06 (V)mm
同期方式 外部トリガ (ハード / ソフト) / フリーラン
フレームレート
フル解像度時
8bits 35.8 fps

※接続する機器構成によってはフレームレートが低下する場合もあります

10bits
10bits Packed
12bits
12bits Packed
ADC ビット幅 10bits / 12bits
映像出力フォーマット 8bits / 10bits / 12bits
10bits Packed / 12bits Packed 対応)
ノイズレベル 8bits ≤ 3 digits (Gain 0 dB)
10bits
10bits Packed
≤ 12 digits (Gain 0 dB)
12bits
12bits Packed
≤ 48 digits (Gain 0 dB)
感度 1030 Lux 380 Lux
露光時間 8bits 27.2 μ秒 〜 56 秒(初期値: 27,485.8 μ秒)
10bits
10bits Packed
12bits
12bits Packed
ゲイン アナログゲイン 0dB 〜 20.8dB
デジタルゲイン 1 〜 2倍(初期値:1倍)
黒レベル 8bits 0 〜 31 digits
10bits
10bits Packed
0 〜 127 digits
12bits
12bits Packed
0 〜 511 digits
ホワイトバランス 0 (黒レベル相当)〜3.99倍
(初期値: 1 倍)
なし
ROI 水平:64 〜 2,448(Packed時 2,432)画素 / 垂直:32 〜 2,048ライン
(初期値:2448 x 2048)
画像サイズ調整単位:水平16画素(Packed 時64画素)/ 垂直4ライン
画像オフセット調整単位: 水平4画素 / 垂直4ライン
マルチROI 非対応
ガンマ ガンマテーブル:0.1〜4.0 (初期値: 1.0)
ビニング 非対応 x2 水平・垂直 個別設定可能/Off
(水平は平均, 垂直は加算)
デシメーション x2 水平・垂直 個別設定可能 / Off
映像反転機能 左右反転 / 上下反転 / 上下左右反転(初期値:OFF)
画素欠陥補正 最大64点
自動画質
制御
自動露光 対応 対応
AGC 対応 対応
AWB 対応
動作モード エッジプリセット・トリガ/パルス幅トリガ/
スタート・ストップトリガ/フリーラン
ユーザ設定保存 対応
インターフェース USB3.0 Super speed (USB3.0 Micro B)
プロトコル USB3 Vision®1.0.1、GenICam Standard Version2.0(SFNC2.2,PFNC2.0)準拠
及び センテック独自プロトコル (Standard SDK, Trigger SDK 使用時)
入出力信号端子 3 GPIO, 1カメラハードリセット
電 源 入力電圧 +5V(typ.) (USB規格に準ずる)
消費電力 最大:3.4 W、平均:2.8W
外形寸法 C-マウント: 28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度:±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.5°
材質 アルミニウム合金 (AC)
外部接続コネクタ USBコネクタ: USB3.0 MicroBタイプ
入出力信号コネクタ:HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター:HR10A-7P6S(Hirose)を推奨
カメラ取り付け M2 取り付けネジ穴 (全面に各3 個)
M4 取り付けネジ穴 (上面に2 個, 下面に4 個)
重量 約48g
動作温度
/湿度
下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 筐体温度: +58 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度 / 湿度 周囲環境温度 -30 〜+70℃, 周囲環境湿度0 〜 85%
耐振動 20Hz 〜 200Hz 〜 20Hz(5分 / サイクル), 加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ・ゲイン(自動,手動)
・シャッタースピード(自動,手動)
・ホワイトバランス(自動,手動)
・回転(左右反転,上下反転,上下左右反転)
・色相、彩度(OFF,設定値)
・ガンマ(OFF,設定値)
・シャープネス(OFF,設定値)
詳細設定 ・ゲイン・シャッター(自動,手動,固定,デジタル)
・ホワイトバランス(自動,手動)
・γ(OFF,設定値)
・シャープネスモード(OFF,設定値)
・COLOR(色相彩度モード設定,色補正行列)
・カラーガンマモード設定(Rガンマ,Gガンマ,Gbガンマ,Bガンマ)
・スキャンモード(通常,1/1パーシャル,1/2パーシャル,1/4パーシャル,任意)
・クロック(通常,1/2,1/4)
・画素フォーマット(BGR24,BGR32)
・色補間方法(線形補間法,最近傍法,3次元補間法,線形補間法偽色軽減)
・回転(左右反転,上下反転,上下左右反転)
・表示モード(GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2)
・トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

・プレビュー(ライブ映像再生)開始/停止
・カメラ設定名変更
・カメラ設定
・表示映像サイズ設定(x8,x4,x2,x1,x1/2.x1/4,x1/8)
・画面表示設定(グリッド描画,同心円描画,フレームレート&時刻,取得フレーム数)
・スナップショット(静止画保存)
・動画保存・測定機能付き描画(直線,長方形,楕円,文字列,角度測定,多角形,垂直線,弧,ベジエー曲線,フリーハンド曲線,十字)
SDK(無償)
ソフトウェア開発キット
・開発環境「
Visual Studio 6,Visual Studio 2003,Visual Studio 2005,Visual Studio 2008,Visual Studio 2010,Visual Studio 2012,Visual Studio 2013,Visual Studio 2015,MinGW(Minimalist GNU for Windows),embarcadero Free C++ Compiler
・サンプルプログラム
Visual C++,Visual C#,Visual Basic,C

名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package
ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント
Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応
Win_v1.1.2 2020-12-1 ZIP /
584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント
Ubuntu 18.04(64bit)
Ubuntu
1804-x64
_v1.1.2
2020-7-28 ZIP /
76.6MB
Ubuntu 18.04
(ARM 64bit)
Ubuntu
1804-ARM64
_v1.1.2
2020-7-28 ZIP /
76.4MB
Ubuntu 18.04
(ARM 64bit)
Raspberry
PiOS_x86
_v1.1.2
2020-7-28 ZIP /
76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント
MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina
MacOSX_v1.1.2 2020-7-28 pkg /
136MB
(A) USBコネクター
(B) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター:HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ロックネジ付USBケーブル(オプション)
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2m 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5m 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、
ロボットケーブル
3.5m 12,800円
◆ご注文はこちらへ→ショップサイト
適合レンズ  撮像素子:2/3インチ、5Mピクセル、3.45μmピクセルピッチ →[視野範囲一覧表]
TAMRON 1/1.2・2/3型5メガピクセル マシンビジョンレンズ
1/1.2″・2/3″ 5メガピクセル 3.45μmピクセルピッチ Cマウント
FUJINON 2/3型5メガピクセルレンズHF-XA-5Mシリーズ
2/3″〜1/3″ 5メガピクセル 3.45µmピクセルピッチ Cマウント
TAMRON 2/3型6メガピクセル工業用レンズ
2/3″〜1/3″ 6メガピクセル Cマウント
SPACECOM 2/3型 5メガピクセル マシンビジョンレンズ
2/3″〜1/3″ 5メガピクセル Cマウント
AZURE 2/3・1/1.2型 6メガピクセル マシンビジョンレンズ
2/3″・1/1.2″ 6メガピクセル Cマウント
AZURE 5メガピクセル マシンビジョンレンズ
2/3″、1/2″ 5メガピクセル Cマウント
