シャッターレス小型遠赤外線カメラモジュール
LW10シリーズ LW10F90-E
f=1.9mm(水平画角90°)
TAMRON
タムロンでは温度変化時の温度再現性に優れたアモルファスシリコンを使用した遠赤外センサーを採用し、 これまで培ってきた画像処理技術、光学技術を融合させて、 メカニカルシャッターによるキャリブレーションを必要としない「シャッターレス遠赤外線カメラモジュール」を開発しました。
幅広い温度管理用途でご使用頂くために、3種類の異なる焦点距離のレンズを搭載した遠赤外線カメラモジュールを取り揃えております。

見積・注文については、お問合せ下さい。 fujiwara@ff-net.jp(担当:藤原)

遠赤外線センサー搭載
 80×80画素の遠赤外線センサーを搭載
 撮影ターゲットの熱エネルギーから画像を生成するため、 照度の影響もなく、光がない環境下でも撮影可能
異なる焦点距離のレンズを搭載した製品ラインナップ
 広角から中域の焦点距離を3ラインナップでカバー
 LW10F90-E:f=1.9mm(水平画角90°)
 LW10F42-ET:f=3.7mm(水平画角42°) フォーカス調整機構搭載
 LW10F12-ET:f=13mm(水平画角12°) フォーカス調整機構搭載
マルチ画像ストリーム出力
 出力映像信号は、独自の遠赤外線カメラ通信プロトコルを採用
非圧縮の16bit温度画像出力、8bit諧調画像出力、16bit温度画像と8bit諧調画像の同時出力の3種類のフォーマットが選択できます。
熱画像と温度計測の両立を実現
 タムロン独自の温度演算処理により、 画素毎の温度計測(※)を実現、熱画像と温度データの両方を出力
 測定対象温度0℃〜60℃において温度精度±2℃を実現
※LW10F90-Eは中心部領域のみの温度計測
カメラ制御および画像処理機能
 タムロン独自のコマンドによるカメラ制御機能を搭載
 3DNR、2DNR、諧調圧縮モード制御などの画像処理機能を搭載
※DNR(Digital Noise Reduction):デジタルノイズリダクション 3DNR:255段階設定、2NDR:On/Off
シャッターレス機能搭載(シャッターレス NUC 方式)
 シャッターレスのため、シャッター音が発生せず、途切れのないスムーズな画像出力が可能
 メカニカルシャッターを搭載していないため、シャッターに起因する機械的な故障が生じません
シャッターレス NUC(Nonuniformity Correction)方式を採用しており、シャッター機構を必要としません。
また、独自の NUC 及び温度演算方式を搭載しています。
環境温度の変化に対して自動的に補正をかけることにより、高画質を保持しながら、高い温度測定精度を維持しています。
防塵・防水仕様
 様々な産業用途へ対応するため防塵・防水機構を採用
 IP67相当の構造
製品スペック
LW10シリーズ 共通仕様
センサー素子 非冷却マイクロボロメーター(8〜12μm)
センサー温度分解能 Typical:80mK Max:200m (雑音等価温度差)K
有効画素数 80(H)×80(V)ピクセル
スペクトル波長 8μ〜14μm
ピッチサイズ 34μm × 34μm
フレームレート 1,2,4,8fps(切替)
画像出力 8bit諧調の赤外線熱諧調画像
温度出力 上記熱諧調画像に相当する 16bit温度データ出力
インターフィス 10BASE-T/100BASE-TX Ethernet(UDP)
/M12 8ピンコネクタ(専用防水ケーブル付属)
接続方式 8ピン防水端子 付属専用防水ケーブルを接続
通信プロトコル TAMRON独自の遠赤外カメラ通信プロトコル
電源 Ethernet:PoE(IEEE802.3af)
消費電力 最大1.5W
カメラ固定部 底面 1/4-20UNC 深さ6.0mm(インチネジ)
耐振動、耐衝撃規格 3G(10Hz 〜 55Hz XYZ方向)、70G
防水、防塵規格 IP67 相当
不要輻射 VCCI Class A準拠で試験(フェライトコアを推奨)
静電耐圧 モジュール全面に±10KVまで 重大な誤動作のないこと、
かつカメラは自動復帰すること
付属品 専用防水ケーブル(2m)
LW10F90-E 仕様
焦点距離 1.9mm
画角 水平・垂直90° 正射影
Fナンバー 1.3
ピント調整 無し
合焦範囲 80cm 〜 ∞
画像・温度領域 @エリアA:性能エリア 中心9×9ピクセル内
AエリアB:特性エリア 半径40ピクセル内(上下左右内楕円内)
BエリアB:管理エリア Dを除く全ピクセル
CエリアD:管理外エリア 4コーナーの7×7ピクセル内
画素欠陥補正 タムロン独自の画素欠陥補正有
熱画像 出力開始時間 電源ON後約15分 エリアA,B
熱画像 性能保証温湿度 0℃〜60℃/20〜80% 熱画像:エリアB内
熱画像 動作保証温湿度 -20℃〜70℃/20〜80% 熱画像:エリアA,B.C内
温度計測 開始可能時間 電源ON後約15分 エリアAのみ
温度計測精度 ±2℃以内 被写体温度10℃〜60℃(10℃〜40℃環境下)エリアAのみ
±5℃以内 被写体温度10℃〜100℃(0℃〜60℃環境下)エリアAのみ
精度不問 被写体温度0℃以下及び100℃以上
大きさ 46 × 46 × 53.9(mm)
重さ 約170.5g

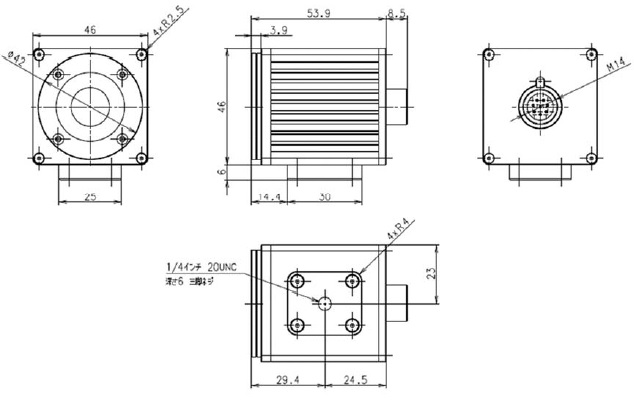

外観寸法
遠赤外線カメラ(サーモカメラ)のメリット
長波赤外(8000nm〜15000nm)により、熱源や状態を可視化することで、 熱変化状態の把握、生体の認識、相対表面温度の計測が可能。
画角90°(LW10F90-E)の用途例
 比較高温者スクリーニング事例:不特定多数からの初期スクリーニング
検証温度データをMicrosoft Excelのシート上へ展開し、 MAX温度を算出(SDKで対応)
ホテルのロビー・図書館 等 施設の入り口で...
比較演算で高温者を見つける

ホテルのロビー

図書館

実証検証熱画像

検証温度データ全表示
(Microsoft Excelで表示)

 FA事例:発熱管理(異常発熱発見)
配電盤
サーバー機器

実証風景

検証熱画像

実証風景

検証熱画像

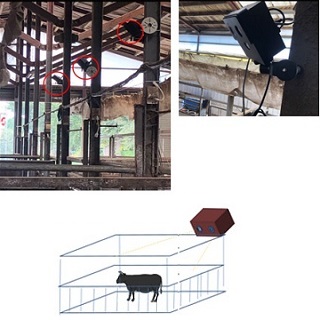

 畜産管理事例:牛管理
行動量と体温変化の慨日リズム管理にて、分娩予測(事故防止)

妊娠牛(出産前)

実用実装シーン

実装可視画像

実装熱画像

妊娠牛(出産後)

温度データの全表示

実装熱画像

 ヘルスケア事例:昼夜同コントラストで人物管理

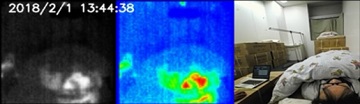

ベット設置(頭側から撮影)

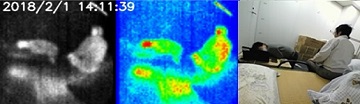

ベット設置(横側から撮影)

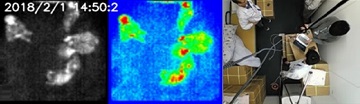

大部屋設置(俯瞰撮影:天井からから撮影)

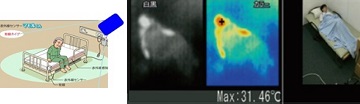

個室設置(斜め対角から撮影)

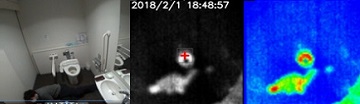

トイレ設置(便座正面の壁から撮影)

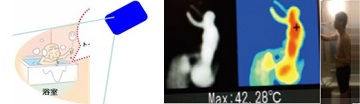

風呂設置(壁から撮影)

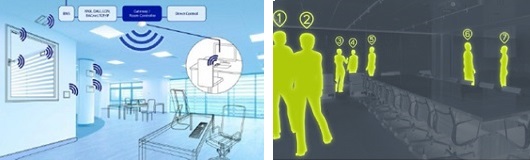

 スマートビル事例:施設内多機能管理
侵入検知、自動ドア検知、発熱検知、火災報知機、空調管理、動線管理、熱異常監視、エリア監視センサー
アプリケーションについて
効率よくカメラ画僧・温度表示・制御して頂くために開発した専用アプリケーションソフトウェアを用意しております。 フリーソフトとして、個人利用、商用利用を問わずに無償でご使用頂けます。(著作権はタムロンに帰属)
 Model の選択
 IPアドレスとPort番号の設定
 Password入力
 Link 接続
 Image Parameter(3NDR,2NDR,諧調圧縮,ガンマ補正)
 FPS(フレームレートの設定)
 Stream mode(ストリームモードの設定)
 User mode(静止画、動画、CSVデータの記録)
 Factory Reset(Image Parameter、FPS、Stream modeの設定を工場出荷時の値に戻す)


SDK(ソフトウェア開発キット)について
LW10シリーズ用のPCアプリケーションをお客様で開発頂くためのSDK(ソフトウェア開発キット)を用意しております。
Stremパケットから16bit温度データ及び8bit諧調データの取得やカメラの制御を行うためのユーザインタフェースを提供します。
 SDKの内容:SDK本体ソースコード、ヘッダファイル
 動作環境:Windows7以降のOS、2GB以上のメモリを搭載するPC
 開発環境:Visual Studio 2013以降のMicrosoft Visual C++

ファンクション
SDKの初期化 SDKの初期化を行います
Ethernet 通信設定 カメラと Ethernet の通信設定を行います
Stream Start / Stream End コマンド送信 Stream Start、或いはStream End コマンドを送信します
カメラとの接続中断 カメラとの接続を中断します
SDK の Close SDK を Close します
User Password 設定 User Password を設定します
Login コマンド送信 Login コマンドを送信します
ユーザ編集コマンド文字列送信 ユーザ編集したコマンド文字列を送信します
1Byte コマンド送信 1Byte コマンドを送信します
文字列コマンド送信 文字列コマンドを送信します
HEXコマンド送信 HEXコマンドを送信します
画像処理パラメータコマンド送信 画像処理パラメータコマンドを送信します
IPアドレス設定コマンド送信 IPアドレス設定コマンドを送信します
8bit 諧調画像取得 8bit 諧調画像を取得します
全画素温度(℃)取得 全画素の温度を取得します
1画素温度(℃)取得 指定した1画素の温度を取得します
画素位置の座標変換(画素座標→RESIZE 座標) 画素位置の座標変換(画素座標→RESIZE 座標)を行います
画素位置の座標変換(RESIZE 座標→画素座標) 画素位置の座標変換(RESIZE 座標→画素座標)を行います
疑似カラー画像変換 疑似カラー画像に変換します
RGB フォーマット録画の初期化 RGB フォーマット録画の初期化を行います
RGB フォーマット録画の開始 RGB フォーマット録画を開始します
RGB フォーマット録画の終了 RGB フォーマット録画を終了します
見積のご依頼・ご質問・ご相談・ソリューションについて
LW10シリーズに関する見積のご依頼、ご質問、ご相談は fujiwara@ff-net.jp(担当:藤原)へお願い致します。
 LW10シリーズの仕様や技術的な質問(無償)
 LW10シリーズ、もしくは周辺機器の機種選定(無償)
 LW10シリーズの設置方法、固定治具の特注製作(相談:無償、製作:有償)
 LW10シリーズの運用方法について(無償)
 LW10シリーズを使用したシステム構築について(相談:無償、設計:有償)
 LW10シリーズを開発について(相談:無償、開発:有償)
※メール、もしくは電話での対応となりますが、打合せや現地調査が必要な場合はご相談下さい。
