OpticalGarden／ レンズ／ メガ単焦点／ AZURE Photonics／ ML12Mシリーズ／ AZURE-0625ML12M
1.1インチ　12メガピクセル対応マシンビジョン単焦点レンズ f=6mm
12 Megapixel Fixed Focal Lens for MachineVision
AZURE-0625ML12M
メーカー：AZURE Photonics
■1.1インチ12メガピクセル（3.45μｍピクセルピッチ）へ対応
SONY製CMOS素子IMX183へ対応（1インチ12メガピクセル,2.4μm）
■高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
■フローティング機構採用
至近距離〜∞まで全域で高画質を提供
■小型・軽量・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現

Lineup
◆AZURE-0625ML12M 価格：109,800円（税別） ／120,780円（税込）
ご注文はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-0625ML12M
イメージャーサイズ(Image Format) 1.1″
分解能(Resolution) 150 lp/mm
焦点距離(Focal Length) f=6mm
バックフォーカス(Back Focus) 9.735mm
F値(F/ No.) F2.5
絞り方式(Iris Type) 手動
ディストーション(Distortion) <0.23%
レンズ有効径(Lens Effective Diameter) Front：φ23.75、Back：φ13.21
有効照度(Relative Illuminate) 27.6％
全長(TTL) 65mm
設計波長(Design Wavelength) 400〜700nm（Coating：400〜950nm）
画角
F.O.V(D×H×V)		 1.1″ 107.5°×86.02°×64.58°
1″ 102.3°×81.89°×61.47°
2/3″ 81.01°×64.86°×48.68°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.15m〜∞
作動距離(Optimum Working Distance) −

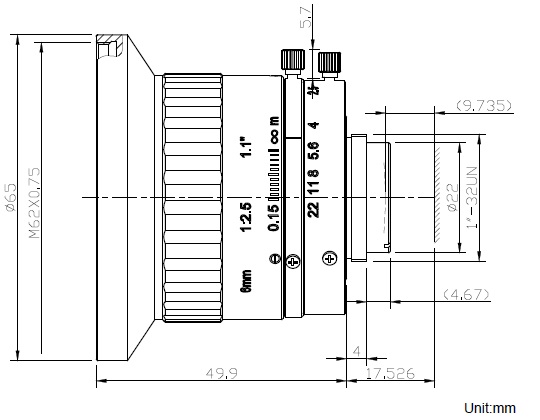

外形寸法(Dimention) φ65×49.9mm
重量(Weight) −
動作温度(Operating Temperature) −20℃〜＋65℃
レンズ構成(Lens Construction) 12-8
主光線入射角度(CRA) 15.35°
フィルターネジ径(Filter Thread) M62×P0.75
