2/3インチ 3メガピクセル対応バリフォーカルレンズ f=10-40mm
3 Megapixel Vari-Focal Lens
AZURE-1040Z3M
メーカー:AZURE Photonics
メガピクセルカメラへ対応
2/3インチ対応3メガピクセル (適合素子:CMV2000 等)
高精細、低ディストーション
FA・マシンビジョンに最適な性能を実現
FA・マシンビジョンで要望の多い焦点距離をサポート
焦点距離の範囲は、広角から望遠まで、豊富なバリエーションを用意
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、低価格を実現

Lineup

◆AZURE-1040Z3M  価格:40,300円(税別)/44,330円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 3MP(120lp/mm)
焦点距離(Focal Length) f=10〜40mm
バックフォーカス(Back Focus) 10.39〜11.50mm
F値(F/ No.) F1.8〜F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) -3.8%〜-3.3%
レンズ有効径(Lens Effective Diameter) Front:φ36.03、Back:φ14.04
有効照度(Relative Illuminate) 0%〜58.2%
全長(TTL) 87mm
設計波長(Design Wavelength) 400〜700nm (Coating:400〜900nm)
画角F.O.V(D×H×V) 2/3″ 16.7°×13.4°×10.1° 〜47.5°×40.3°×30.8°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.3m〜∞
作動距離(Optimum Working Distance) 7m

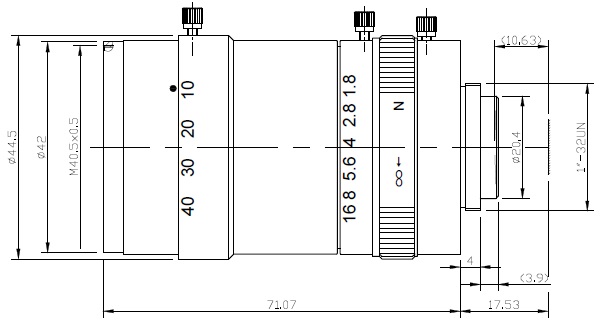

外形寸法(Dimention) φ44.5×71.07mm
重量(Weight) 225g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 14-11
主光線入射角度(CRA) 1.83°
フィルターネジ径(Filter Thread) M40.5×P0.5

■ 光学設計(Optical Design Report) WD=7m f=12.5mm

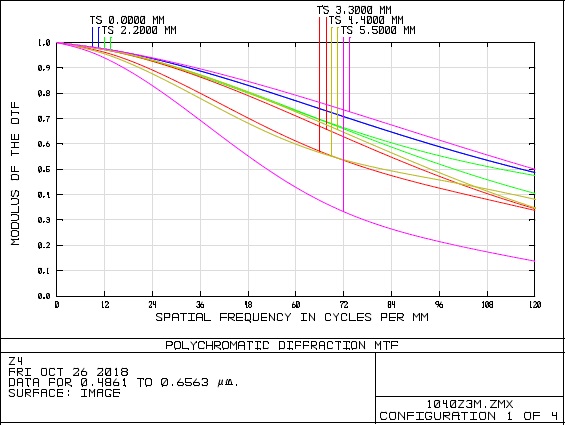

MTF

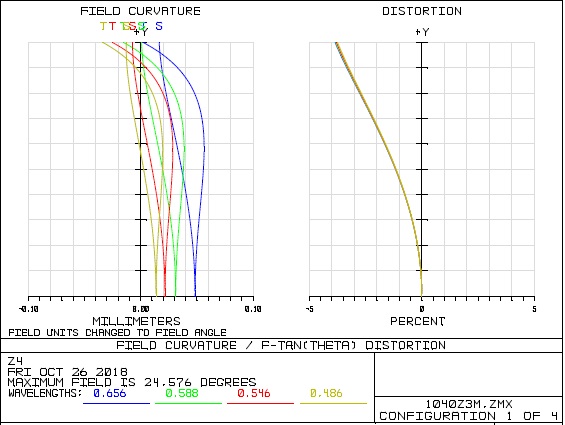

Field Curvature & Distortion

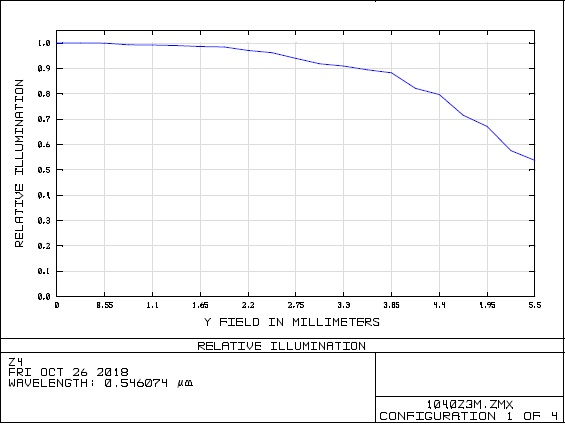

Relative Illumination

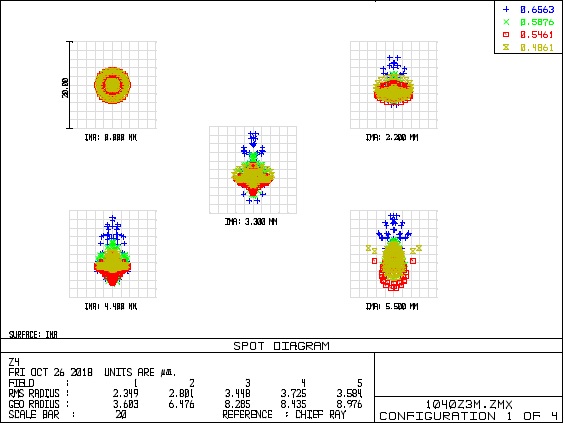

Spot Diagram


WD=7m f=18mm

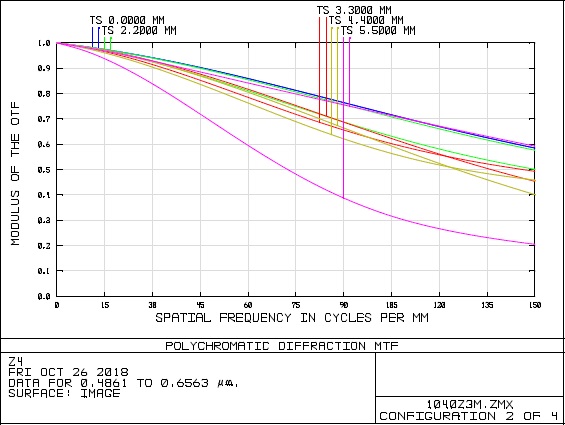

MTF

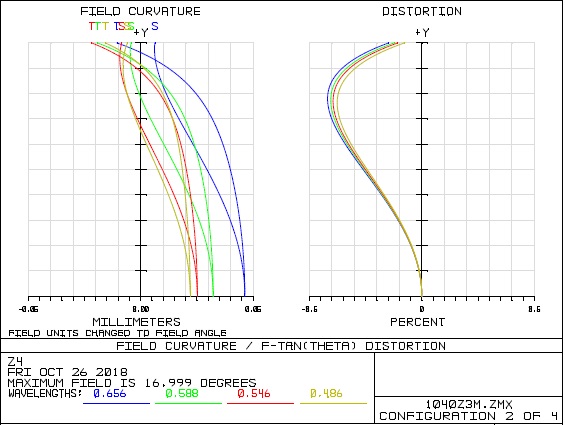

Field Curvature & Distortion

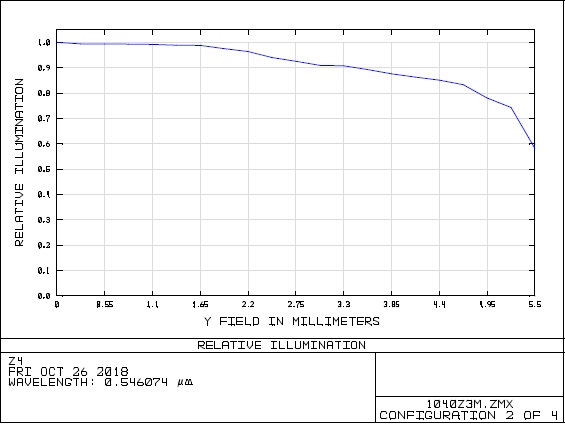

Relative Illumination

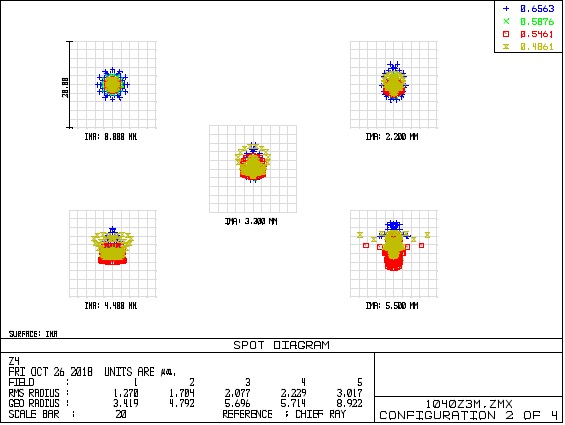

Spot Diagram


WD=7m f=26.5mm

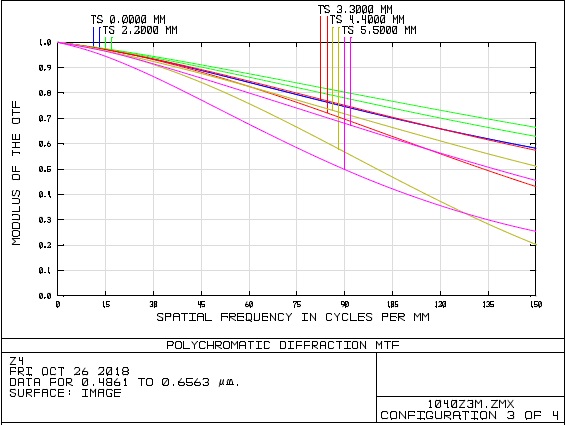

MTF

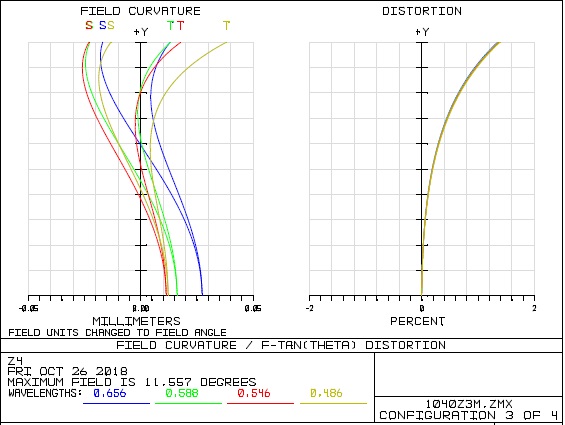

Field Curvature & Distortion

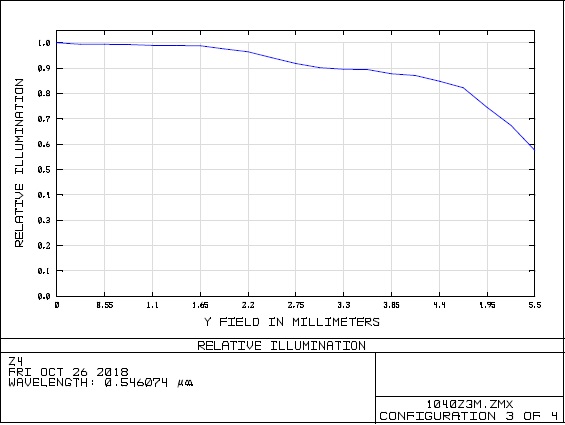

Relative Illumination

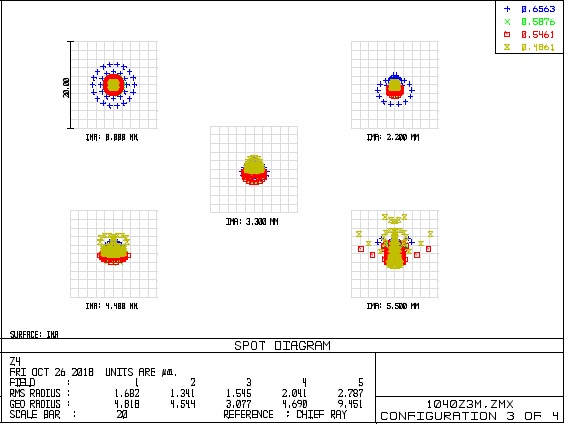

Spot Diagram
