OpticalGarden／ レンズ／ 電動ズームレンズ／ SPACECOM／ 電動ズームレンズ(VGA)一覧／ EZ-H10X8.5M
10倍電動ズームレンズ
EZ-H10X8.5M
SPACECOM
■1/2インチカメラへ対応
1/2インチ以下のC/CSマウントカメラへ対応
■電動ズーム、電動フォーカス、電動アイリス
アナログカメラは勿論、USBカメラ等にも使用可能です。
■倍率比10倍（f=8.5〜85mm）
広角から望遠まで広範囲の画角をサポートします。
◆EZ-H10X8.5M  価格：販売価格：92,000円(税別)／101,200円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
レンズ仕様
型番 EZ-H10X8.5M / EZ-H10X8.5M PZFI / EZ-H10X8.5M PZFI(TSZC)
焦点距離 8.5〜85mm（ズーム比：10倍）
最大口径比 1：1.6
絞り F1.6〜Close
包括角度 41.3°×31.5°〜4.3×3.2°(1/2インチ)
最大画面寸法 6.4mm×4.8mm（φ8mm）  1/2インチ〜1/3インチ
至近距離 1.2m（前球面より）
最近接の撮影範囲 86.5×64.9cm〜8.6×6.5cm
バックフォーカス 15.56mm（in Air）
フランジバック 17.526mm
操作方法 ズーム モーター駆動（DC±6.4V，Max40mA）動作スピード（全域）約6.5sec.
フォーカス モーター駆動（DC±6.4V，Max40mA）動作スピード（全域）約6.5sec.
アイリス モーター駆動（DC±6.4V，Max40mA）動作スピード（全域）約3sec.
作動温度範囲 -10℃〜+50℃
マウント Cマウント（レンズ姿勢調整可能）
フィルターネジ径 43mmP0.75
外形サイズ 70×65×101.5mm
重量 約275g
価格 EZ-H10X8.5M 定価：120,000円（税別）→販売価格：92,000円(税別)
EZ-H10X8.5M PZFI / EZ-H10X8.5M PZFI(TSZC) 要問合

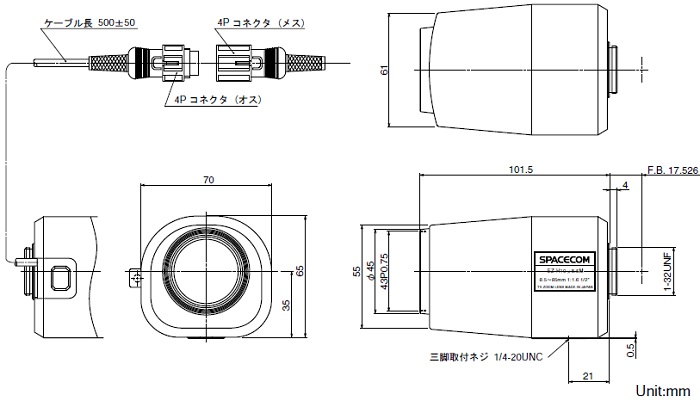

【外観図】

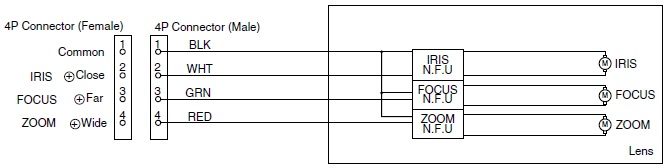

【回路図】

TSZC-06  ズームレンズコントローラ  → 詳細ページ

ズーム・フォーカス・アイリスの3要素を同時に制御可能。
PCなどからUSBまたはRS232C等のシリアル通信によってレンズ操作が可能。 4点のプリセット位置を記録・移動することが可能。
◆価格：198,000円（税別）→ショップ（光マート）
対応電動ズームレンズ：EZ-H10X8.5M PZFI(TSZC)
PZFI(TSZC) 以外は、未対応です。
CB-3  電動ズームレンズ用コントロールボックス  → 詳細ページ

電動ズームレンズをリモートコントロールするための制御ユニット。
フォーカス、ズーム、アイリス 各々独立に操作可能。
◆価格：39,800円（税別）→ショップ（光マート）
