VS-THV-SWIRシリーズ 近赤外対応テレセントリックレンズ
VS-THV-SWIR Series  Telecentric Lensrs for 1000nm-1600nm SWIR
VS-THV1-110CO/S-SWIR VS-THV1.5-110CO/S-SWIR VS-THV2-110CO/S-SWIR
VS-THV3-110CO/S-SWIR VS-THV4-110CO/S-SWIR

VS Technology

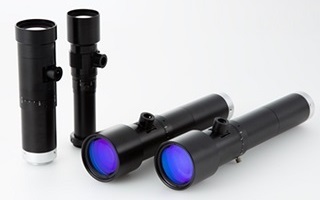

1000〜1600nmの透過率を高めたテレセントリックレンズ
近赤外まで対応した設計
1.1″&1″センサー対応
2/3″10メガピクセル素子対応
光学倍率1.0× 1.5× 2.0× 3.0× 4.0× 5機種ラインナップ
長作動 WD 110mm
全機種 可変絞り対応
全機種 同軸落射照明対応

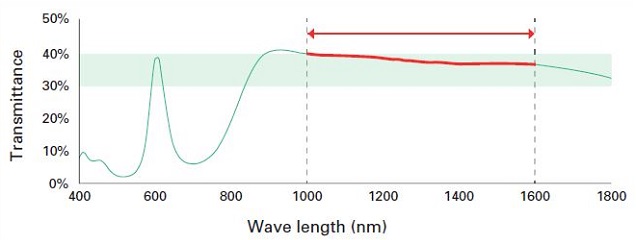

分光分布図(1000〜1600nmで、透過率が高くなっています)

Lineup
 VS-THV1-110CO/S-SWIR 近赤外対応 ×1.0 同軸落射 価格:お問合せ下さい
型番 VS-THV1-110CO/S-SWIR
倍率 ×1.0 ±5%
視野
(V×H)
1″ 11.3×11.3mm
2/3″ 7.1×8.4mm
1/2″ 4.8×6.4mm
W.D 111.1±3.3mm
物像間距離O/I 259.6mm
実効F 10.5
NA 0.048
被写界深度 0.8mm
(最小錯乱円Φ0.04mm)
TVディストーション 0.02%(1″)
周辺光量(Y=8) 98%
設計波長 Short Wave IR
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1″
同軸落射照明 Built-in
フィルター径 M30.5P=0.5
重量 128g
外形寸法 Φ32(max.)×L=131mm

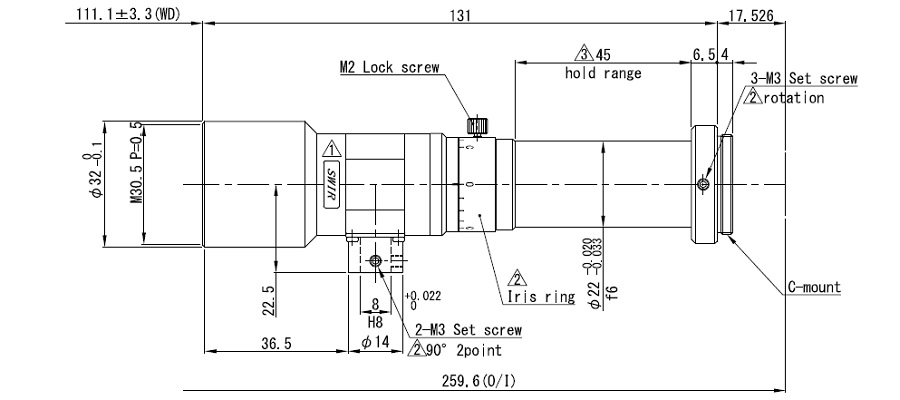

外観図

 VS-THV1.5-110CO/S-SWIR 近赤外対応 ×1.5 同軸落射 価格:お問合せ下さい
型番 VS-THV1.5-110CO/S-SWIR
倍率 ×1.5 ±5%
視野
(V×H)
1.1″ 6.9×9.4mm
1″ 7.5×7.5mm
2/3″ 4.7×5.6mm
W.D 110.4±3.3mm
物像間距離O/I 259.3mm
実効F 10.0
NA 0.075
被写界深度 0.4mm
(最小錯乱円Φ0.04mm)
TVディストーション 0.03%(1.1″)
周辺光量(Y=8.8) 99%
設計波長 Short Wave IR
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1.1″
同軸落射照明 Built-in
フィルター径 M35.5P=0.5
重量 215g
外形寸法 Φ38(max.)×L=131.4mm

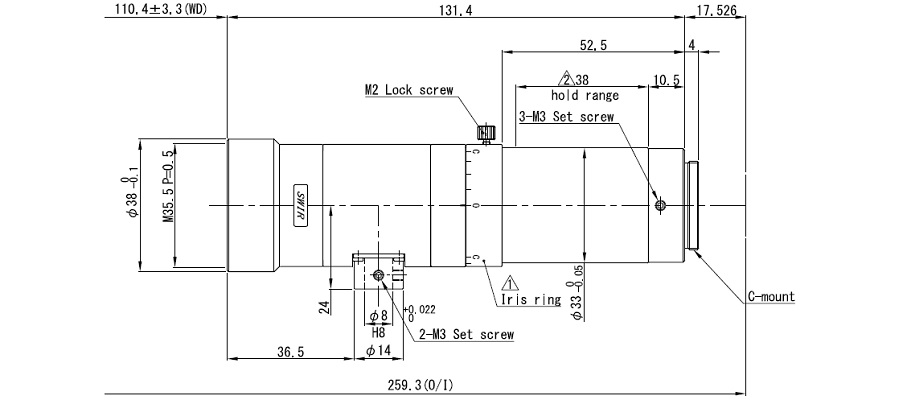

外観図

 VS-THV2-110CO/S-SWIR 近赤外対応 ×2.0 同軸落射 価格:お問合せ下さい
型番 VS-THV2-110CO/S-SWIR
倍率 ×2.0 ±5%
視野
(V×H)
1″ 5.6×5.6mm
2/3″ 3.6×4.2mm
1/2″ 2.4×3.2mm
W.D 110.4±3.3mm
物像間距離O/I 294.9mm
実効F 10.0
NA 0.100
被写界深度 0.2mm
(最小錯乱円Φ0.04mm)
TVディストーション 0.02%(1″)
周辺光量(Y=8) 100%
設計波長 Short Wave IR
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1″
同軸落射照明 Built-in
フィルター径 M35.5P=0.5
重量 240g
外形寸法 Φ38(max.)×L=167mm

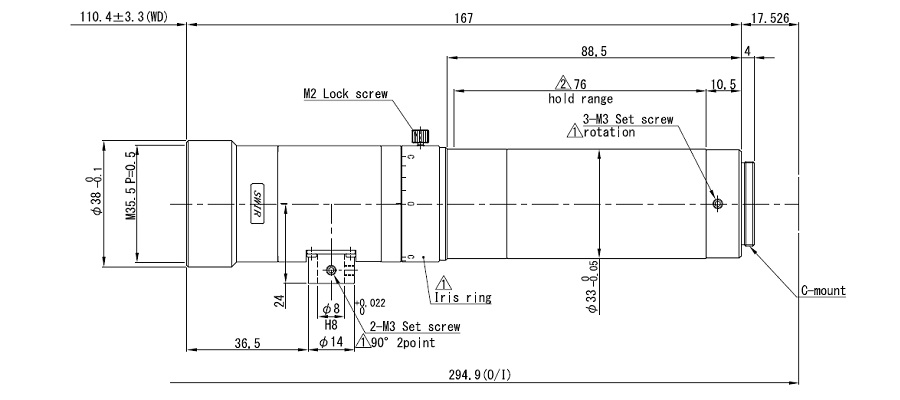

外観図

 VS-THV3-110CO/S-SWIR 近赤外対応 ×3.0 同軸落射 価格:お問合せ下さい
型番 VS-THV3-110CO/S-SWIR
倍率 ×3.0 ±5%
視野
(V×H)
1.1″ 3.4×4.7mm
1″ 3.8×3.8mm
2/3″ 2.4×2.8mm
W.D 111.2±3.3mm
物像間距離O/I 325.0mm
実効F 12.5
NA 0.120
被写界深度 0.1mm
(最小錯乱円Φ0.04mm)
TVディストーション 0.005%(1.1″)
周辺光量(Y=8.8) 99%
設計波長 Short Wave IR
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1.1″
同軸落射照明 Built-in
フィルター径 M43P=0.75
重量 370g
外形寸法 Φ46(max.)×L=196.3mm

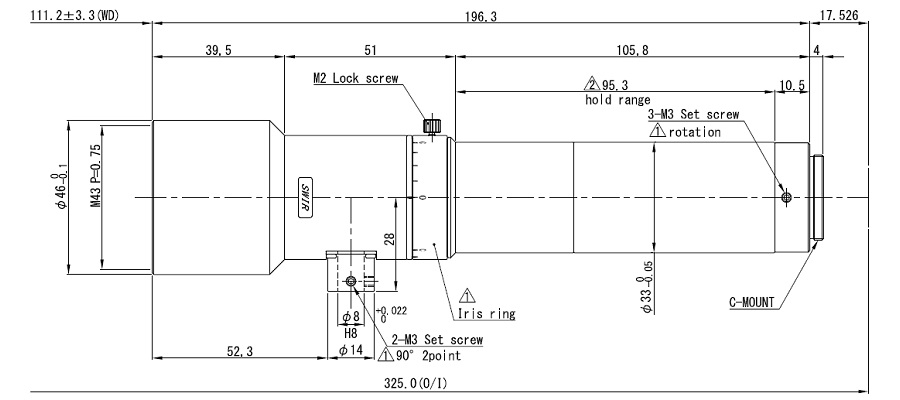

外観図

 VS-THV4-110CO/S-SWIR 近赤外対応 ×4.0 同軸落射 価格:お問合せ下さい
型番 VS-THV4-110CO/S-SWIR
倍率 ×4.0 ±5%
視野
(V×H)
1.1″ 2.6×3.5mm
1″ 2.8×2.8mm
2/3″ 1.8×2.1mm
W.D 110.4±3.3mm
物像間距離O/I 349.9mm
実効F 15.4
NA 0.130
被写界深度 0.08mm
(最小錯乱円Φ0.04mm)
TVディストーション 0.05%<(1.1″)/TD>
周辺光量(Y=8.8) 99%
設計波長 Short Wave IR
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 1.1″
同軸落射照明 Built-in
フィルター径 M43.0P=0.75
重量 410g
外形寸法 Φ46(max.)×L=222mm

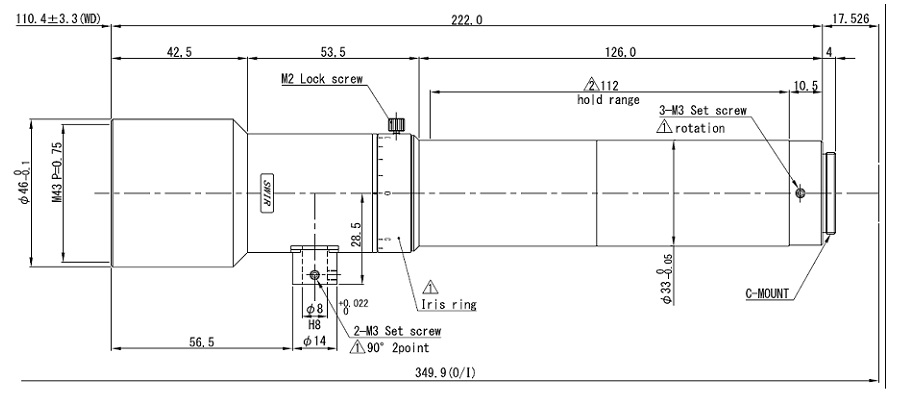

外観図

■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
