OpticalGarden／周辺機器／ 3G-SDI to HDMIスケーリングコンバータ SC1120

3G-SDI to HDMI スケーリングコンバーター
SC1120
AVMATRIX

■入力：3G-SDIx1、ALT 3G-SDIx1、AES/EBUx1、アナログ音声x1
■出力：SDI LOOPx1、HDMIx1、ビデオx1、AES/EBU x 1、アナログ音声x1
■アップ/ダウンスケーリング＆フレームレート変換
■HDMI信号とビデオ信号の同時出力
■予備自動切替え用のALT SDI入力端子1系統搭載
■SDI LOOP出力端子1系統搭載
■AES/EBUまたは、アナログ音声のエンベデット＆ディエンベデット
■DIPスイッチによる設定変更
■最大2つまでのカスタム設定をメモリー
■USB経由でのPCコントロール
■広範囲の電圧入力に対応（DC6～24V）
■ロック式DCコネクタ採用
■強固なメタル筐体で専用マウントブラケット付属

●SC1120 価格：42,500円(税別)／46,750円(税込) ご注文はこちら→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。



■ 特長

アップ/ダウンスケーリング＆フレームレート変換

入力されたSDI信号を任意のフォーマット、フレームレートへ変換して出力することができます。 SDI信号はSMPTE規格 292M / 259M / 424M /352M / 296Mに準拠した最大1080p 60までのあらゆるフォーマットの映像信号を入力することが可能。またLevel A/Bの異なるマッピング方式のSDI入力に対応します。HDMI信号ではYUV 4:2:2、YUV 4:4:4:、RGB 4:4:4のカラースペースに対応。民生用から業務用まであらゆるHDMI接続機器へ接続することができます。

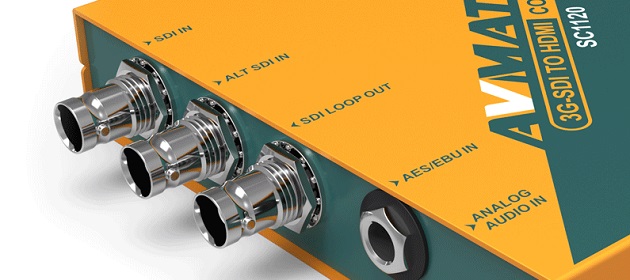

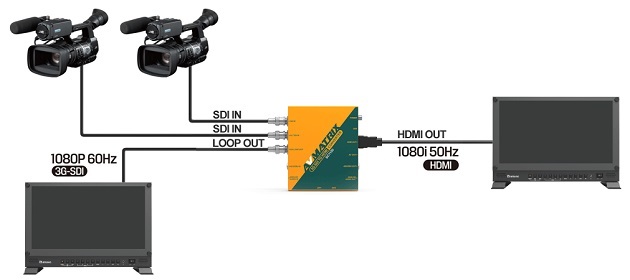

予備切替え用のALT SDI入力端子1系統搭載

通常のメインSDI入力端子の他に予備切替え用のALT SDI入力端子を搭載。メインSDI入力端子がアクシデントなどで途切れたり、信号受信が不可能になった場合、自動でALT SDI入力端子の信号へ切り替わり、放送事故やライブ中断などクリティカルな現象を回避することができ、安全装置として重宝します。

AES/EBUまたは、アナログ音声のエンベデット＆ディエンベデット

アナログ及びデジタル（AES/EBU）の音声を出力信号に重畳するエンベデッドオーディオ機能と、入力信号の音声をアナログ及びデジタル（AES/EBU）で分離出力するディエンベデッド機能を搭載します。SDI入力に重畳された音声は最大16CHまで対応。 HDMI出力へ重畳する音声は、1～8CHか9～16CHのどちらかを選択することができます。

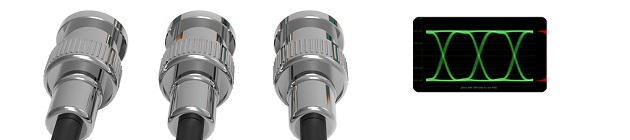

イコライザ機能とドライバチップ搭載で安定したSDI信号伝送

SDI入力端子から入力された信号は内部チップ処理によりイコライズされます。これにより減衰した信号を受信した場合でも正しく処理を行うことが可能です。 SDI出力端子側にはドライバチップを搭載。信号変換により内部生成したSDI信号は、ドライバチップによりクロック補正とリタイミングされてから出力されるので、安定した品質で信号を伝送できます。また、LOOP出力端子にはリクロック機能を搭載し、パススルー信号のジッターを取り除き信号減衰を防ぎます。

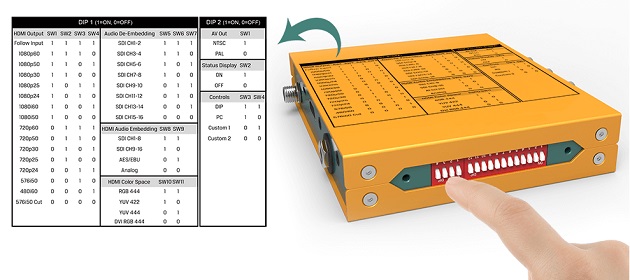

DIPスイッチ設定変更とPCコントロール

設定は本体のDIPスイッチから即座に切替え・変更することができます。また、専用ソフトウェアによるPCから入力端子の切替えや出力信号のフォーマット、カラースペースなどを設定することが可能です。また、よく使用する設定をカスタム設定として本体に最大2パターンまでメモリーすることができ、メモリーした設定はDIPスイッチからも即座に呼び出すことができます。カスタム設定を事前にセッティングしておくことでPCの持ち込めない現場でも重宝します。

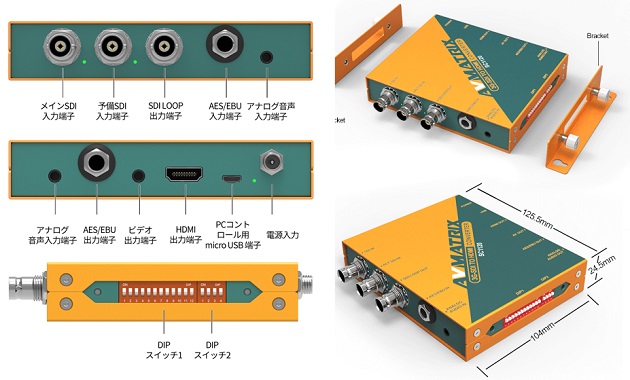

強固なメタル筐体で専用マウントブラケット付属

筐体にぴったりフィットする専用マウントブラケットが標準で付属。マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。



■ 製品仕様

製品型番		SC1120
入力端子	SDI	3G/HD/SD-SDI x 1, ALT 3G-SDI x 1
入力端子	音声	AES/EBU：ステレオTRSフォンプラグ x 1 アナログ：ステレオミニジャック x 1
出力端子	SDI	3G/HD/SD-SDI LOOP x 1
	HDMI	HDMIタイプA x 1　※HDCPは非対応です。
	ビデオ	専用3.5mmジャック（映像/音声LR）x 1
	音声	AES/EBU：ステレオTRSフォンプラグ x 1 アナログ：ステレオミニジャック x 1
SDI対応	入力フォーマット	1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080PsF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 720p 30/29.97/25/24/23.98 625i 50 525i 59.94
	入力対マッピング	Level A/B
	カラースペース	YUV 4:2:2
	SMPTE準拠規格	SMPTE 292M / 259M / 424M / 352M / 296M
HDMI対応	出力フォーマット	1080p 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 720p 30/29.97/25/24 576i 50 480i 60/59.94
HDMI対応	カラースペース	YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4
ビデオ対応	フォーマット	NTSC / PAL
対応OS		Windows 10

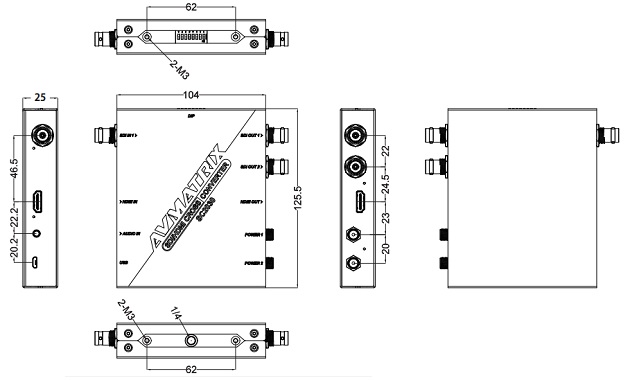

本体サイズ	寸法	125.5×104×25.5mm（突起物含まず）
	重量	約530g
	動作温度	-20～60℃
	保存温度	-30～70℃
	動作/保存湿度	0～90％（結露なきこと）
電源	入力電圧	DC 6～24V
電源	消費電力	最大6W
付属品		ACアダプターx1 / 専用ビデオ・オーディオケーブル（3.5mm-RCA）x1 / PC接続用USBケーブル（A-micro）x1 / 専用マウントブラケットx2 / 保証
認証		FCC / CE / RoHS / PSE（ACアダプターのみ）
保証期間		ご購入から3年間
