1/4型 超小型、角型 アナログカメラ
Analog color camera(1/4"CCD)
WAT-230V2(G3.6)
メーカー:Watec (ワテック株式会社)
高解像度650TV 本
最低被写体照度0.1 lx F1.8
入力電源DC5 〜 12V に対応
OSD (オンスクリーン設定画面表示)
豊富なオプションレンズ(交換レンズ)を用意
ホワイトバランス調整機能
電子アイリス機能
AGC機能
逆光補正機能
白点補正 最大64 点
プライバシーマスク
ミラー反転
標準レンズ:M3718BC-12(f3.7F1.8)
レンズマウント:M12 P=0.5
◆WAT-230V2  ご注文はこちらへ→ショップ(光マート)
在庫限りで販売終了となります。在庫をご確認下さい。
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕様
製品名 WAT-230V2(G3.6) NTSC WAT-230V2(G3.6) PAL
撮像素子 1/4 型インターライン転送CCD 固体撮像素子
有効画素数 976(H)×494(V) 976(H)×582(V)
セルサイズ 3.75μm(H)×5.56μm(V) 3.75μm(H)×4.69μm(V)
撮像方式 Ye、Cy、Mg、G 補色モザイクオンチップフィルタ
同期方式 内部同期
走査方式 2:1 インターレース
映像出力 コンポジットビデオ: 1.0 V(p-p) 75Ω (不平衡)
解像度(水平) 650TV 本以上 (画面中央)
最低被写体照度 0.1 lx F1.8
機能設定 OSD (オンスクリーンディスプレイ) / リモコン
S/N 50dB 以上
AEモード 電子シャッター 1/60、1/100 (秒) 1/50、1/120 (秒)
1/250、1/500、1/1000、1/2000、1/4000、1/10000 (秒)
電子アイリス 1/60 〜 1/100000 (秒) 1/50 〜 1/100000 (秒)
ホワイトバランス ATW、PUSH、USER1、USER2、ANTI CR、MANUAL、PUSH LOCK
AGC ON 0 〜 45dB
OFF 0dB
MGC 8 種類設定可
ガンマ特性 γ≒0.45
ノイズリダクション 2DNR ON / OFF
逆光補正 OFF / BLC / HLC
白点補正 最大64 点
プライバシーマスク 8 masks
ミラー反転 ON (H-FLIP) / OFF
ビデオレベル 0 〜 255 (BRIGHTNESS)
セットアップレベル 7.5 IRE 0 IRE
出力切換 AUTO / COLOR / BW
電源電圧 DC+5V 〜 +12V
消費電力 0.775W/155mA (DC+5V)、0.75W/125mA (DC+6V)、0.78W/65mA (DC+12V)
動作温度 -10 〜 +50℃
保管温度 -30 〜 +70℃
動作/保管湿度 95%RH 以下( 結露しないこと)
レンズマウント M12 P=0.5
標準レンズ M3718BC-12 (f3.7 F1.8)
ケーブル長 300mm
重 量 約35g
付属品 4P ケーブル
価格 20,000円(税別) 問合せ下さい
推奨セット
WAT-230V2-SET WAT-230V2(G3.6)本体、電源アダプタGF12-US1210、リモコンCB-01、ブラケットB001 26,600円
◆ご注文・販売価格はこちらへ→ショップ(光マート)

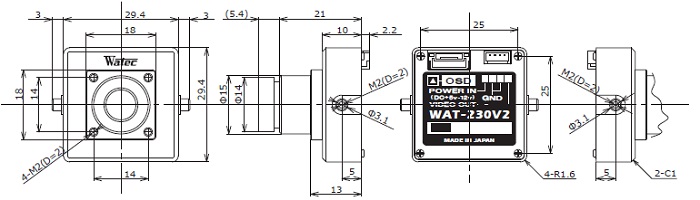

●WAT-230V2(G3.6)の外観図

図面(PDF)

アクセサリー/交換レンズ
●アクセサリー
型番 商品名 仕様 価格
GF12-US0618 電源アダプター DC6V 300mA 1,600円(税別)
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
CB-01 コネクタ付きケーブル 電源用コネクタと映像用コネクタ(BNC)付きケーブル 1,400円(税別)
RC-01 リモコン カメラの機能設定及び、調整(OSD仕様) 2,300円(税別)
B001 取付ブランケット スタンドや三脚等に固定するためのブラケット(三脚座付) 1,300円(税別)
EX005-M12-2 エクステンダー 接写リング5mm バックフォーカスを5mm延長 3,000円(税別)
EX010-M12-2 エクステンダー 接写リング10mm バックフォーカスを10mm延長 4,000円(税別)
●交換レンズ
型番 焦点距離 F値 バックフォーカス 画角(D×H×V) 価格
1920BC-12 f=1.9mm F2.0 6mm 159.4°×115.2°×83.7° 販売終了
2520BC-12 f=2.5mm F2.0 6.3mm 107.2°×83.8°×61.9° 3,900円(税別)
2920BC-12 f=2.9mm F2.0 6.2mm 90.3°×71.9°×53.7° 2,500円(税別)
3820BC-12 f=3.8mm F2.0 6.7mm 67.0°×53.4°×40.0° 2,200円(税別)
0625BC-12 f=6mm F2.5 7.6mm 42.7°×34.0°×25.4° 2,300円(税別)
0820BC-12 f=8mm F2.0 7.6mm 32.3°×25.5°×18.9° 2,500円(税別)
1220BC-12 f=12mm F2.0 7.5mm 21.4°×17.2°×12.9° 2,800円(税別)
2540EX014-M12 f=25mm F4.0 22.19mm 10.1°×8.1°×6.1° 26,400円(税別)
