OpticalGardenC/CSマウントカメラWATEC製品一覧アナログカメラ(1/2インチモノクロCCD)/ WAT-910HX アナログモノクロカメラ
1/2型 多機能、近赤外線高感度 アナログモノクロカメラ
WAT-910HX
メーカー:Watec (ワテック株式会社)
1/2型高感度CCD 搭載により暗視撮像が可能
最低被写体照度0.0000025 lx F1.4
OSD (オンスクリーン設定画面表示)
カメラ本体背面のジョグダイヤルで簡単設定
解像度570TV 本以上
3DNR (3 次元ノイズリダクション)
デジタルワイドダイナミックレンジ
スローシャッター機能
動体検知機能
白点補正機能
逆光補正機能
ビデオ/DCアイリス自動判別機能
デジタルズーム
WAT-910HX  販売価格:60,000円(税別)  ご注文→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕様
製品名 WAT-910HX(EIA) WAT-910HX(CCIR)
撮像素子 1/2 型インターライン転送CCD 固体撮像素子
有効画素数 768(H) X 494(V) 752(H) X 582(V)
セルサイズ 8.4μm(H)×9.8μm(V) 8.6μm(H)×8.3μm(V)
同期方式 内部同期
走査方式 2:1インターレース
映像出力 BNC 端子、コンポジットビデオ: 1.0 V(p-p) 75Ω (不平衡)
解像度(水平) 570TV本以上(画面中央)
最低被写体照度 0.0000025 lx F1.4 (AGC=HI、γ=0.35、3DNR ON、シャッター x256)
S/N 52dB 以上 (AGC=6dB、γ=1.0、3DNR ON、シャッター x256)
機能設定 OSD ( オンスクリーンディスプレイ) / ジョグダイヤル
AEモード 電子シャッター 低速シャッター x2、x4、x8、x16、x32、x64、x128、x256 ( フィールド)
1/60、1/100 (秒) 1/50、1/120 (秒)
1/250、1/500、1/1000、1/2000、1/5000、1/10000、1/100000 (秒)
電子アイリス 1/60 〜 1/100000 (秒) 1/50 〜 1/100000 (秒)
(SENSE-UPMAX) 〜 1/100000 秒
AGC ON LO: 6 〜 30dB / MID: 6 〜 34.5dB / HI: 6 〜 41dB
OFF 6 〜 41dB (MGC)
ガンマ特性 γ≒0.05 〜 0.45 〜 1.0 (0.05 step)、USER (S-curve)
ノイズリダクション 3DNR ON / OFF ( レベル調整可)
ワイドダイナミックレンジ D-WDR (Digital Wide Dynamic Range) OFF / USER1 / USER2
動体検出 4 エリア
レンズアイリス Video / DC
逆光補正 OFF / BLC / HSBLC
白点補正 最大64 点
ミラー反転 OFF / H-FLIP / V-FLIP / HV-FLIP
フリーズ ON / OFF
デジタルズーム ON (x1.0 〜 x32.0、倍率選択可能) / OFF
ネガポジ反転 ON / OFF
電源電圧 DC+12V±10%
消費電力 1.38W (115mA)
動作温度 -10 〜 +50℃
保管温度 -30 〜 +70℃
動作/保管湿度 95%RH以下(結露しないこと)
レンズマウント CS マウント( バックフォーカス調整可能)
重 量 約85g
付属品 WPDC12 (DC プラグ)、AIC-G ( アイリスプラグ)、六角レンチ、I/O ケーブル

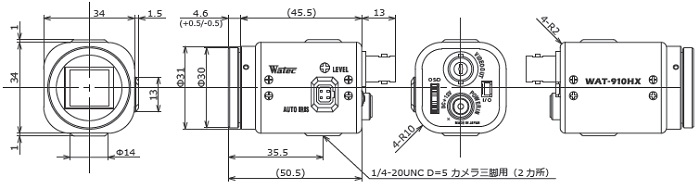

外観図面

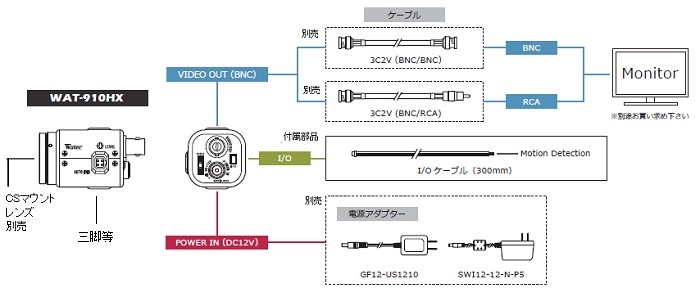

接続図
アクセサリー
型番 商品名 仕様 価格
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
30CMA-R 30CMA-R C/CSマウント変換アダプター 外径φ30 1,000円(税別)
34CMA-R 34CMA-R C/CSマウント変換アダプター 外径φ34 1,200円(税別)
3C2V-2.5M 映像ケーブル2.5m 3C2Vケーブル 2.5m BNC-BNC 2,000円(税別)
3C2V-3M 映像ケーブル3m 3C2Vケーブル 3m BNC-BNC 2,500円(税別)
3C2V-5M 映像ケーブル5m 3C2Vケーブル 5m BNC-BNC 2,500円(税別)
3C2V-10M 映像ケーブル10m 3C2Vケーブル 10m BNC-BNC 3,000円(税別)
3C2V-2.5M-BNC-RCA 映像ケーブル2.5m 3C2Vケーブル 2.5m BNC-RCA 2,000円(税別)
3C2V-3M-BNC-RCA 映像ケーブル3m 3C2Vケーブル 3m BNC-RCA 2,500円(税別)
3C2V-5M-BNC-RCA 映像ケーブル5m 3C2Vケーブル 5m BNC-RCA 2,500円(税別)
3C2V-10M-BNC-RCA 映像ケーブル10m 3C2Vケーブル 10m BNC-RCA 3,000円(税別)
