マクロレンズ・テレセントリック系レンズ WD65mm 同軸落射
KCM-1D-65C/KCM-2D-65C/KCM-4D-65C
テレセントリック系マクロレンズ 同軸落射照明タイプ WD65mm 1〜4倍
VGAクラスの標準的なマクロレンズ
ポジションニング・画像処理・各種検査に威力を発揮します。
製造工程の低コスト化により、低価格を実現
すべての製造工程を海外工場へ移したことで大幅にコストダウン
徹底的な検査体制により品質維持
国内工場と同じ設備・生産方式をを導入、厳しい品質チェックにより、高品質を実現
テレセントリック系
テレセントリシティーを高めたテレセントリックレンズに近いマクロレンズです。
レンズ仕様
型番 KCM-1D-65C KCM-2D-65C KCM-4D-65C
光学倍率 1倍 2倍 4倍
W.D. 65.0mm 64.8mm 64.8mm
対応素子 1/2インチ以下 2/3インチ以下
O/I 177.7 145.4 158.8
N.A.(物体側) 0.035 0.066 0.073
有効F値 14.2 15.0 26.8
分解能 9.6μm 5.1μm 4.6μm
被写界深度 1140μm 300μm 130μm
TVディストーション 0.11% -0.03% 0.06%
外形寸法 φ16×L95.2mm φ16×L63.1mm φ16×L76.5mm
重量 60g 46g 49g
価格 50,000円(税別) 50,000円(税別) 50,000円(税別)
ライトガイド
多成分ガラス製シングルライトガイド 長さ500/1000/1500/2000mm
多成分ガラス製2分岐ライトガイド 長さ500/1000/1500/2000mm
プラスチック製シングルライトガイド 長さ1000/1500/2000mm
プラスチック製2分岐ライトガイド 長さ1000/1500/2000mm
LED光源装置LA-HDF10/15シリーズ

LED光源装置
LED光源装置LA-HDF10/15シリーズ

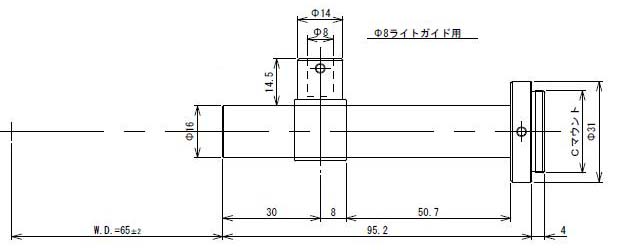

KCM-1D-65C

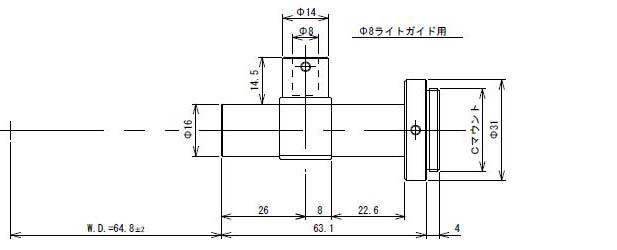

KCM-2D-65C

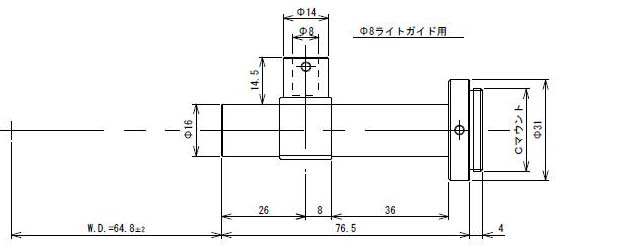

KCM-4D-65C
