OpticalGardenレンズ一覧テレセントリック(同軸)一覧TOKINA製品ラインナップメガ対応テレセントリックレンズ 同軸
メガピクセル対応物体側テレセントリックレンズ 同軸落射照明

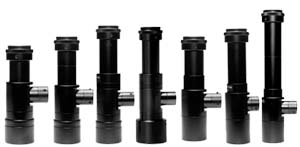

KCM-05DUMP/KCM-07DUMP/KCM-1DUMP-S/KCM1DUMP-P/KCM-1.5DUMP/KCM-2DUMP/KCM-4DUMP
メガピクセル対応物体側テレセントリックレンズ 同軸落射照明タイプ
メガピクセル対応
100万画素以上のメガピクセルカメラに対応致しました。
大型素子へ対応
最大素子サイズ1.1インチ(1倍以上)へ対応致しました。
偏光タイプも用意
偏光タイプモデルとしてKCM-1DUMP-Pを用意致しました
レンズ仕様
型番 KCM-05DUMP KCM-07DUMP KCM-1DUMP-S KCM-1DUMP-P
光学倍率 0.5倍 0.7倍 1倍 1倍
W.D. 65.5mm 63mm
対応素子 1/2インチ以下 2/3インチ以下 1.1インチ以下(1.1〜1/4インチ)
N.A. 0.038 0.053 0.063 0.063
分解能 9.0μm 6.4μm 5.4μm 5.4μm
被写界深度 0.69mm 0.35mm 0.28mm 0.28mm
外形寸法 φ32×L98.1mm φ32×L113.5mm φ32×L133.1mm φ38×L136.1mm
重量 130g 130g 185g 215g
価格 160,000円(税別) 160,000円(税別) 160,000円(税別) 210,000円(税別)
レンズ仕様
型番 KCM-1.5DUMP KCM-2DUMP KCM-4DUMP
光学倍率 1.5倍 2倍 4倍
W.D. 65mm
対応素子 1.1インチ以下(1.1〜1/4インチ)
N.A. 0.1 0.1 0.12
分解能 3.4μm 3.4μm 2.8μm
被写界深度 0.11mm 0.095mm 0.044mm
外形寸法 φ29×L114.6mm φ29×L127mm φ29×L165.5mm
重量 130g 130g 150g
価格 180,000円(税別) 180,000円(税別) 190,000円(税別)

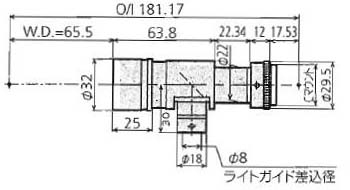

■KCM-05DUMP

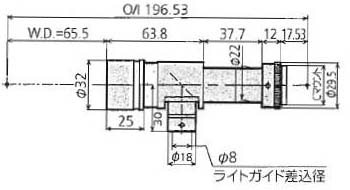

■KCM-07DUMP

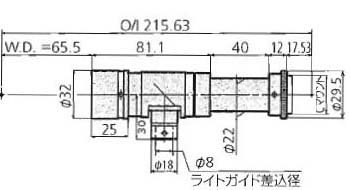

■KCM-1DUMP-S

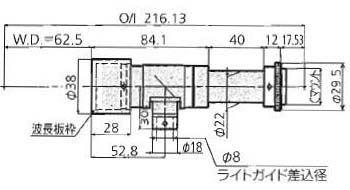

■KCM-1DUMP-P

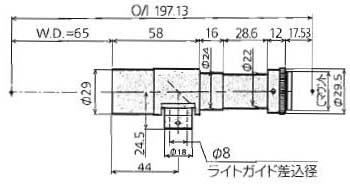

■KCM-1.5DUMP

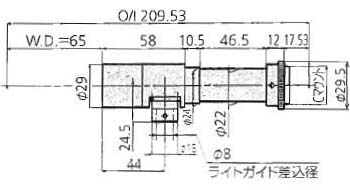

■KCM-2DUMP

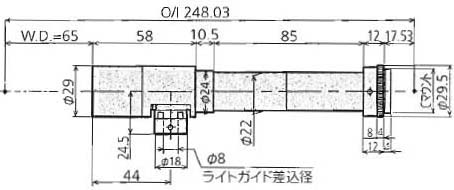

■KCM-4DUMP
