2/3インチ 2メガピクセル対応 UVレンズ f=25mm
UV (Ultraviolet) Lenses series
AZURE-2528UV
メーカー：AZURE Photonics
■UV(紫外)〜NIR（近赤外）帯域を透過：200nm〜1000nm
広域波長の光透過と優れた色収差補正を実現します。
■例えば、指紋撮影に最適
メガネ、プラスチック、セラミック、エナメル、オイルペイント、写真、テープ等に付着した指紋 を撮影する場合、背景の干渉を削除・低減し、指紋とその周囲を高コントラストで捉えます。
■その他、偽造紙幣等の鑑定、精密加工部品の表面検査等にも最適
微細の粉塵や異物、凹凸等の検出や特殊インクを使用した印刷分の撮影も可能です。
撮影する波長帯に応じて、UV照射装置やフィルターと適切に組み合わせることで最適な効果が得られます。


◆AZURE-2528UV  価格：162,700円（税別）／178,970円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
AZURE-2528UV
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 2MP
焦点距離(Focal Length) f=25mm
バックフォーカス(Back Focus) 12.45mm
F値(F/ No.) F2.8−F32
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.06%
レンズ有効径(Lens Effective Diameter) Front：φ13.19、Back：φ7.32
有効照度(Relative Illuminate) 71％
全長(TTL) 43.39mm
設計波長(Design Wavelength) 200〜1000nm
画角
F.O.V(D×H×V)		 2/3″ 24.81°×20.0°×15.1°
1/2″ 18.18°×14.59°×10.97°
1/3″ 13.69°×10.97°×8.24°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.2m〜∞
作動距離(Optimum Working Distance) ∞

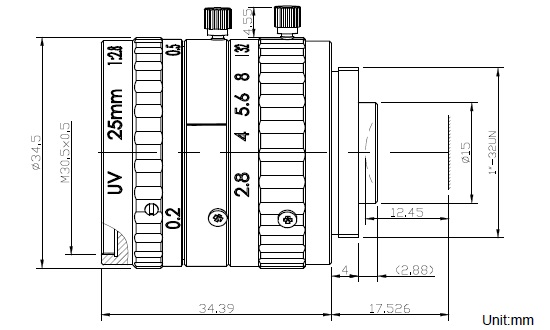

外形寸法(Dimention) φ34.5×34.39mm
重量(Weight) 68.2g
動作温度(Operating Temperature) −20℃〜＋65℃
レンズ構成(Lens Construction) 8-8
主光線入射角度(CRA) 16.87°
フィルターネジ径(Filter Thread) M30.5×P0.5

■ 光学設計（Optical Design Report） WD=∞

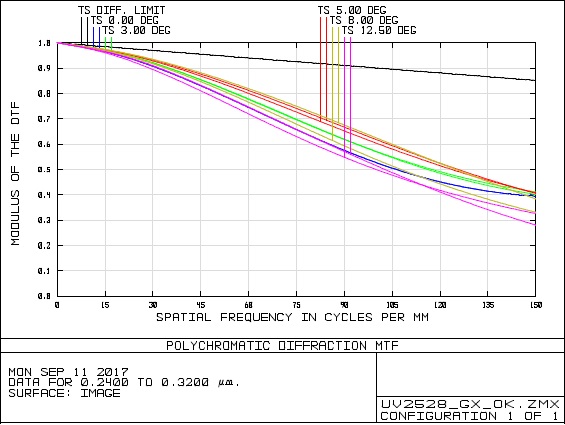

MTF

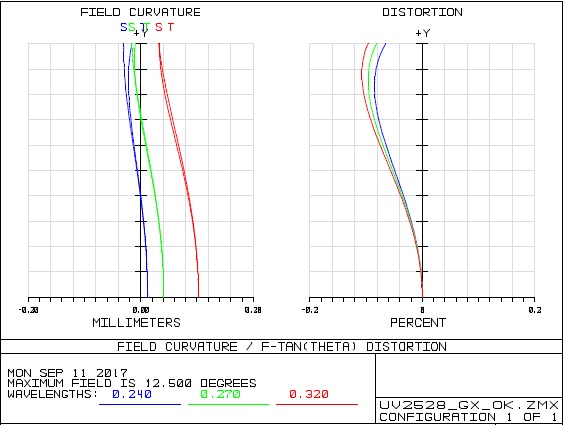

Field Curvature ＆ Distortion

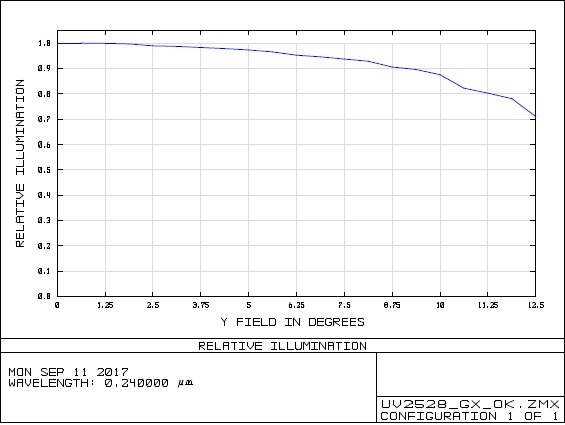

Relative Illumination

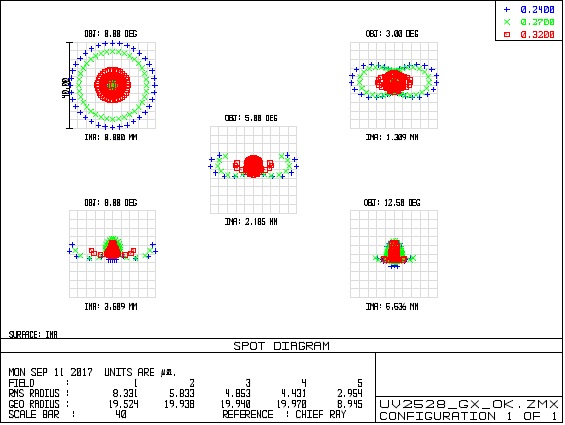

Spot Diagram
