4/3インチ対応 SWIR(近赤外)レンズ f=35mm
SWIR (Short Wave Infrared) Lenses series
AZURE-NV3514SWIR
メーカー:AZURE Photonics
 SWIR(近赤外)帯域900nm〜1700nmを透過
900nm〜1700nmで光学設計・コーティング
 大型素子4/3インチへ対応
M42×1マウントにより、アダプターで各種マウントへ変換可能
 赤外透過による非破壊検査に最適
用途に応じたIR照射装置、IR対応カメラ、フィルターの組合せにより、 製品や部品、食品等の非破壊検査が可能

◆AZURE-NV3514SWIR 価格:143,000円(税別)/157,300円(税込)
ご注文→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 4/3″
解像度(Resolution) 60lp/mm
焦点距離(Focal Length) f=35mm
バックフォーカス(Back Focus) 9.1mm
F値(F/ No.) F1.4−F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.4%
レンズ有効径(Lens Effective Diameter) Front:φ34.13、Back:φ20.91
有効照度(Relative Illuminate) 81.9%
全長(TTL) 67mm
設計波長(Design Wavelength) 900〜1700nm(Coating:800〜1700nm)
画角
F.O.V(D×H×V)
4/3″ 31.2°×25.4°×18.7°
1″ 25.75°×20.7°×15.62°
2/3″ 17.86°×14.33°×10.77°
レンズマウント(Mount) M42×1マウント
撮影距離(Suitable Distance) 0.3m〜∞
作動距離(Optimum Working Distance) 0.35m

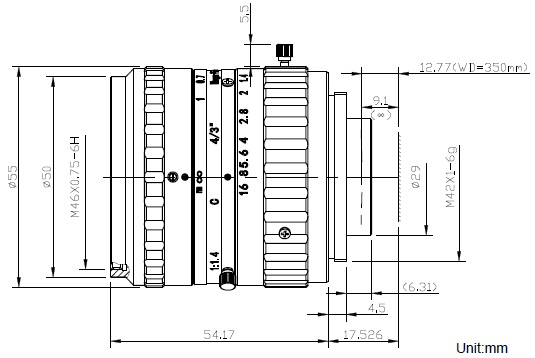

外形寸法(Dimention) φ55.0×54.17mm
重量(Weight) 292.3g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 11-7
主光線入射角度(CRA) 15.64°
フィルターネジ径(Filter Thread) M46×P0.75

■ 光学設計(Optical Design Report) WD=350mm

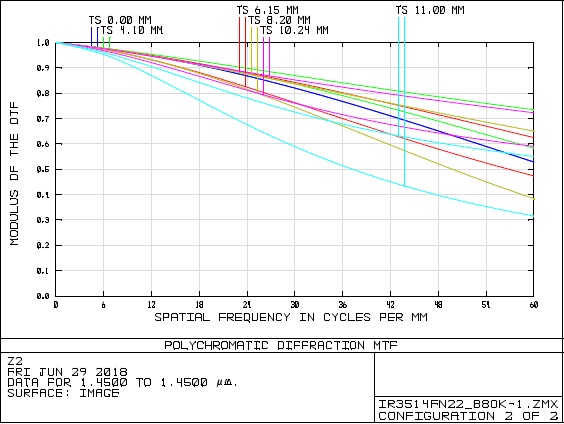

MTF1

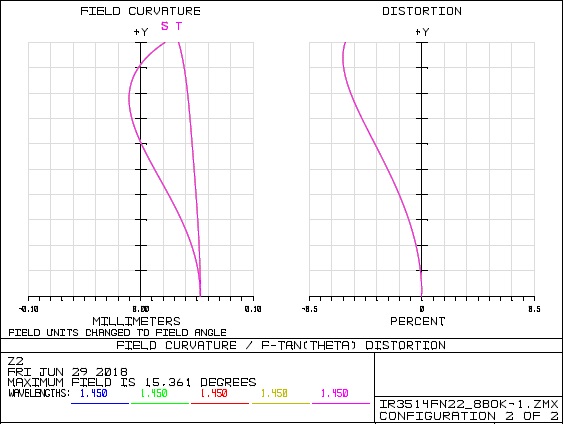

Field Curvature & Distortion

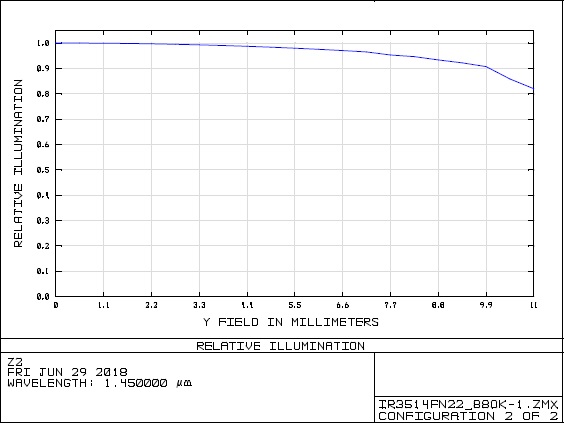

Relative Illumination

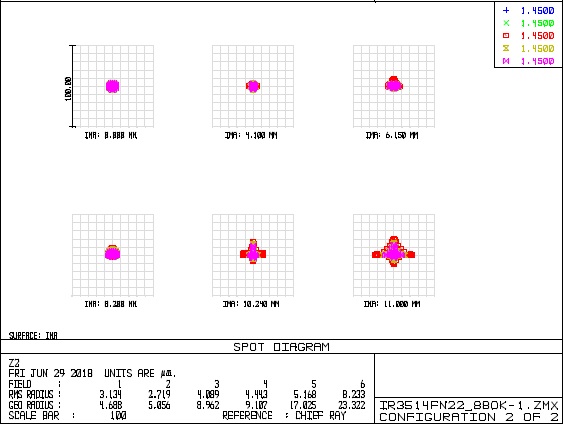

Spot Diagram

 可視カットフィルター 700nm以上透過  → 詳細ページ
OF-R70-225 (M22.5P0.5) 〜OF-R70-490 (M49P0.75)
 可視カットフィルター 800nm以上透過  → 詳細ページ
OF-R80N-225 (M22.5P0.5) 〜OF-80N-490 (M49P0.75)
