OpticalGarden／ カメラ／ USBカメラ／ ACH2テクノロジーズ／ ACH130GS-NIR-USB3.0
1/2.7インチCMOS130万画素 USB3.0カメラ
近赤外対応 グローバルシャッター
ACH130GS-NIR-USB3.0
メーカー：ACH2 （ACH2 テクノロジーズ株式会社）

（レンズは別売） 		■産業用に開発された高解像度のグローバルシャッタ-カメラ
■1/2.7インチ センサー 高速120fps(VGA時)・60fps(130万画素)
■130万画素 SmartSens CMOSセンサーを採用

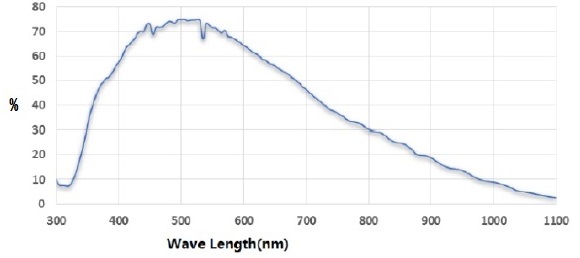

■近赤外感度 波長 850nm−1100nmに対応
■安定したUSB3.0インターフェイス
■簡単に操作できるビューアソフトを付属
■映像録画、画像保存、画像計測ができるソフトを付属

Lineup
◆ACH130GS-NIR-USB3.0  ご注文はこちらへ→お問合せ下さい
販売価格：90,000円(税別)／99,000円(税込)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕　　様
型式 ACH130GS-NIR-USB3.0
撮像素子 1/2.7インチ CMOS（モノクロ）
有効画素数 1280(H)×1024(V)
撮像面積 5.12(H)×4.09(V)mm
画素サイズ 4.0(H)×4.0(V)μm
出力形式 ROW DATA
シャッター方式 グローバルシャッター
カラー配列 モノクロ
フレームレート 640x480(120fps)、1280x1024(60fps)
インターフェイス USB3.0
ダイナミックレンジ 60dB(ノーマル) 100dB(HDRモード)
API ビューアソフト / SDK
保存形式 JPEG形式, BMP(ビットマップ)形式
ソフトウエア 多機能ビューアソフト付き（プレビュー、静止画保存、計測、録画）
レンズマウント C マウント
電源電圧 DC5V（USB コネクタより給電）
周囲条件 動作温度：-30℃〜+50℃
外形寸法 50(W)×56(H)×50 (D)mm
質量 約 210g (ケーブルを含む)
三脚アダプタ 付属
推奨 PC環境 Intelチップセット（CPU:Core i7 2.4GHz 以上、メモリ：768MB 以上、ICH6 以上）
OS: Windows 8.1/10
※一部のPC(AMD、Intel以外のUSB ホストチップ使用PC)では
正常動作しない場合があります。
販売価格 要問合

※ 注  意
(1)USB ホストチップ
使用する USB ホストチップは Intel 純正の USB3.0 ホストコントローラを使う必要があります。
(2)他の USB 機器との併設
当カメラはバルク転送モードを採用しています。 この為、他の USB3.0 機器--特にバルク転送を採用しているメモリ スティック、外付け HDD、外付け DVD、CD-ROM、プリンタ等は使用できなくなることがあります。
(3)USB3.0 ケーブルの延長
USB3.0 コンプライアンス取得ケーブル品でもメーカー(ACH2)で動作確認 した延長ケーブル以外での動作は保証外となります。

■ 外観図
■適合レンズ（近赤外仕様）→撮像素子：1/2.7インチ以上、1.3メガピクセル、近赤外線対応
■ 近赤外対応固定焦点レンズ　2/3インチ SWIRシリーズ（別売）→>詳細ページ
JHF8M-5MP SWIR f=8mm JHF12M-5MP SWIR f=12mm JHF16M-5MP SWIR f=16mm JHF25M-5MP SWIR f=25mm
JHF35M-5MP SWIR f=35mm
■ 近赤外対応固定焦点レンズ　SWIRシリーズ（別売）→詳細ページ
型　名 焦点
距離		 F NO 画　角
(水平X垂直)		 至近
距離		 定価
(税別)
VHF6M-MP SWIR 6mm F1.8-22 95.1×78.7° 0.1m 116,000
VHF8M-MP SWIR 8mm F1.4-22 79.7×62.9° 0.1m 87,000
VHF12.5M-MP SWIR 12.5mm F1.4-22 55.7×42.7° 0.3m 79,000
VHF16M-MP SWIR 16mm F1.4-22 44.5×33.8° 0.3m 79,000
VHF25M-MP SWIR 25mm F1.4-22 29.0×21.9° 0.3m 79,000
VHF35M-MP SWIR 35mm F1.4-22 20.9×21.9° 0.3m 80,000
赤外透過（可視カット）フィルター  Long Wave Pass Filter
■ 可視カットフィルター　700nm以上透過  → 詳細ページ
OF-R70-225 （M22.5P0.5） 〜OF-R70-490 （M49P0.75）
■ 可視カットフィルター　800nm以上透過  → 詳細ページ
OF-R80N-225 （M22.5P0.5） 〜OF-80N-490 （M49P0.75）
