GigE Visionカメラシリーズ(CMOSタイプ)
2/3インチCMOS200万画素GigEカメラ
STC-CMC2MPOE / STC-CMB2MPOE / STC-CMB2MPOE-IR
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
2/3インチ200万画素CMOSセンサー搭載
CMOSセンサー採用で低価格を実現
GigE Vision出力
外形35mm x 35mmの超小型ケースタイプ
解像度1280×1024Pixel出力対応
近赤外仕様タイプをラインナップ
WindowsXP(32bit)、7、8、8.1 (32bit/64bit)へ対応

Lineup

ショップサイトへ(STC-CMC2MPOESTC-CMB2MPOESTC-CMB2MPOE-IR
最終オーダー
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕  様
型式 STC-CMC2MPOE(カラー) STC-CMB2MPOE(白黒)
STC-CMB2MPOE-IR(近赤外)
撮像素子 2/3″2MプログレッシブカラーCMOS
(CMOSIS製:CMV2000)

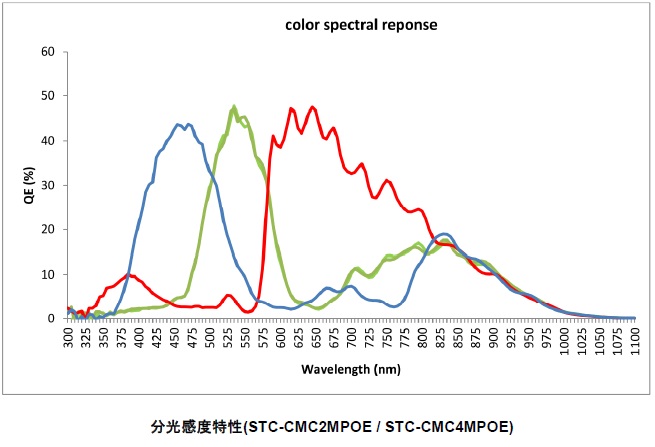

分光分布グラフ
2/3″2Mプログレッシブ白黒CMOS
(CMOSIS製:CMV2000)

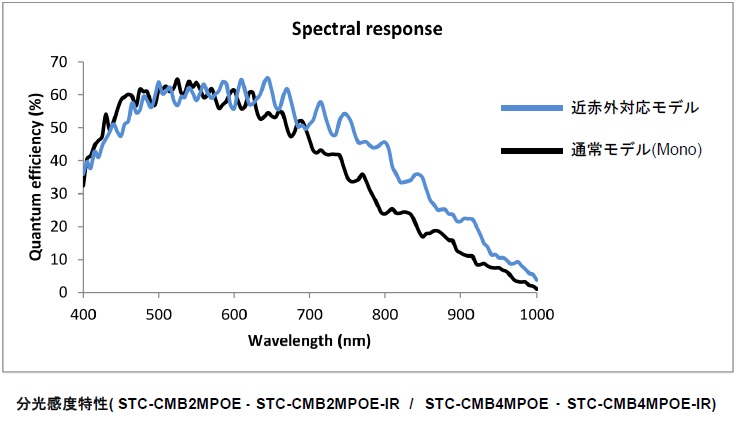

分光分布グラフ
シャッタータイプ グローバルシャッター
総画素数 2048(H) x 1088(V)
映像出力有効画素数 2048(H) x 1088(V)
セルサイズ 5.5 (H) x 5.5 (V) µm
走査方式 プログレッシブ
フレームレート
(フル解像度時)
8bits 出力時:50 fps、10bits 出力時:25 fps、34 fps
水平周波数 58.1KHz(2TAP),38.8KHZ(1TAP) 58.1KHZ
画素周波数 120MHZ(2TAP),80MHZ(1TAP) 120MHz
ノイズレベル 8ビット出力時:≤ 2.5Digit(Gain 0 dB)、10ビット出力時:≤ 15Digit(Gain 0 dB)
最低被写体照度 Less than 1 Lux at F1.2, 50Hz Less than 1 Lux at F1.2, 50Hz
同期方式 内部同期
映像出力フォーマット Digital 8, 10 bit Raw data or RGB 8
(初期値初期値:8bit Raw)
Digital 8, 10 bit Raw data
(初期値初期値:8bit Raw)
インターフェース IEEE802.3(1000BASE-T)
プロトコル GigE Vision® 1.2 及び GenICam™2.0 準拠
露光時間 プリセット・フーランモド: 24 u秒 〜 2000 m秒
プリセット・トリガモード:24 u秒 〜 2000 m秒 (フルスキャン時)
パルス幅トリガモード:24 u秒 〜 2000 m秒
ALC 電子アイリス及びAGC ON/OFF(通信により選択可能)
(初期値:電子アイリスOFF, AGC ON)
デジタルゲイン 1〜5倍(初期値:1倍)
ガンマ特性 ガンマ=1.0/読み書き可能なガンマテーブル (通信により選択可能)(初期値:1):
AOI機能 通信により選択可能
ホワイトバランス オート/マニュアル/プッシュセット
(RGB/RAW出力とも機能あり)(初期値:)
無し
画素欠陥補間 最大64点
動作モード エッジプリセット・トリガ、パルス幅トリガ(初期値:OFF)
通信機能 Ethernetポート経由 UART
入出力端子 1入力(opt isolated) / 2出力(3.3V LVTTL)
電 源 +10.8 〜 +26.4 Vdc
消費電力 3.6W以下

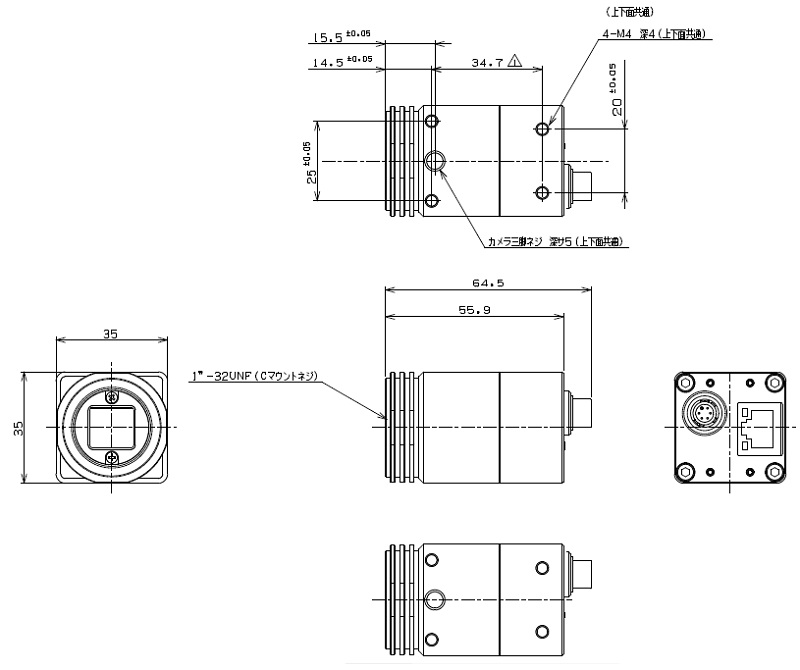

外形寸法 35 (W) x 35 (W) x 55.9(D)mm (コネクタ含まず)→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度:±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.0°
外部接続コネクタ RJ45コネクタ
電源・信号コネクタ:HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター:HR10A-7P6S(Hirose)を推奨
材質 アルミ(AC)
カメラ取付 1/4"三脚取り付けネジ穴:上下面に各1個
M4取り付けネジ穴:上下面に各4個
重量 約120g
動作保証温度 下限:周囲環境温度-5℃、上限:周囲環境温度:40℃以下
または筐体上部温度62℃以下
保存温度 周囲環境温度 -30 〜+65℃
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
■ソフトウェア(ダウンロード)
名称 内容 対応OS ファイル
StGigE-Package Windowsドライバー
ソフトウェア
- StCamGigEWare v2.3.0.2
- StGigEGammaTable v6.2.0.1
SDK
- eBUS SDK v3.1.10
ドキュメント
OS対応
- WindowsXP SP3以降(32-bit only)
- Windows7 SP1以降(32/ 64-bit)
- Windows8 (32/64-bit)
- Windows8.1(32/64-bit)
開発環境
VC++
- Visual Studio 2005 Pro
- Visual Studio 2008 Pro
VC++, VC#, VB
- Visual Studio 2010 Pro
- Visual Studio 2012 Pro
- Visual Studio 2013 Pro
ZIP/280MB

ダウンロード

eBUS™ SDK Package Linuxドライバ Red Hat® Enterprise Linux®7 ZIP/7MB

ダウンロード

6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 GND IN 0V
2 出力1 OUT Open Collector
3 出力2 OUT Open Collector
4 TRG入力−(Opt Isolated−) IN LOW:+1.0V以下
High:+3.0 to +26.4V
※TRG入力−とTRG入力+の電位差
5 TRG入力+(Opt Isolated+) IN
6 POWER IN IN +10.8 to +26.4Vdc
適合レンズ  撮像素子:1インチ、2メガピクセル、5.5μmピクセルピッチ →[視野範囲一覧表]
FUJINON 2/3型5メガピクセルレンズHF-XA-5Mシリーズ
2/3″-1/3″ 5メガピクセル 3.45µmピクセルピッチ Cマウント
AZURE 1.1型 12メガピクセル対応マシンビジョンレンズ
1.1″-1/2″ 12メガピクセル 3.45µmピクセルピッチ Cマウント
SPACECOM 1型 メガピクセルレンズ
1″〜1/3″ 3-10メガピクセル Cマウント
RICOH 1.1型9メガピクセルレンズ
1.1″-1/3″ 9メガピクセル Cマウント
TAMRON 1.1型24メガピクセル マシンビジョンレンズ
1.1″-1/2″ 24メガピクセル 2.5μmピクセルピッチ Cマウント
VS Technology 1型 4〜9メガピクセル対応レンズ
1″ 4-9メガピクセル Cマウント
適合レンズ(近赤外仕様)→イメージャーサイズ:1インチ以上、近赤外線対応 →[視野範囲一覧表]
TAMRON 1型 SWIR対応 産業用単焦点レンズ
1″〜1/3″ 400nm〜1700nm Cマウント
KOWA 1型広帯域レンズHCSWシリーズ
1″〜1/1.8″ 可視〜800nm〜1900nm Cマウント
SPACECOM 1型 SWIRレンズ
1″〜1/3″ VGA 900nm〜1700nm対応 Cマウント
VS Technology 1型 メガピクセル SWIRレンズ VS-H1-SWIR
1″〜1/2″ 700nm〜2000nm Cマウント
 可視カットフィルター 700nm以上透過  → 詳細ページ
OF-R70-225 (M22.5P0.5) 〜OF-R70-490 (M49P0.75)
 可視カットフィルター 800nm以上透過  → 詳細ページ
OF-R80N-225 (M22.5P0.5) 〜OF-80N-490 (M49P0.75)
