リング型ライトガイド テーパータイプ
Ring Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85%約80%
開口数0.560.5
開口角度約68度約60度
リング型ライトガイド
光ファイバーをリング状に配列し、全周方向から照射
顕微鏡やマクロ撮影、工業検査等に最適
用途に応じて、リング径、照射角度を選択可能
照射範囲、照射方向、照射距離、取付条件によって選定
標準結束径(バンドル径)φ6/φ8 その他の径は特注対応
1本から特注・カスタマイズ対応可能
対応光源装置

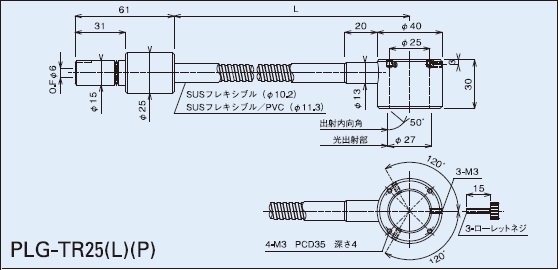

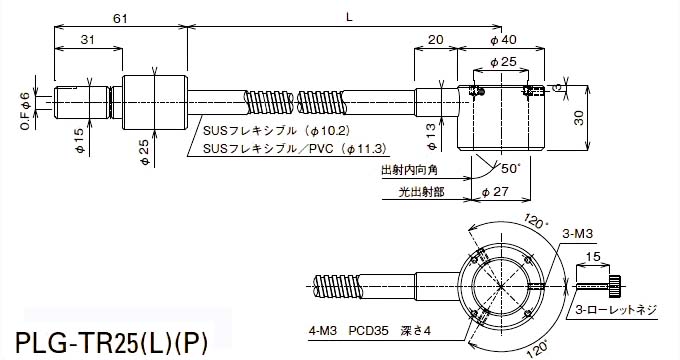

■ リング型内径φ25 テーパータイプ(照射内向角50°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状
形状
PLG-TR25-750-6R 多成分ガラス φ6 φ15×31 フレキシブル 750 φ25 φ40×H30 46,500
PLG-TR25-1000-6R 多成分ガラス φ6 φ15×31 フレキシブル 1000 φ25 φ40×H30 48,900
PLG-TR25-1500-6R 多成分ガラス φ6 φ15×31 フレキシブル 1500 φ25 φ40×H30 53,800
PLG-TR25-2000-6R 多成分ガラス φ6 φ15×31 フレキシブル 2000 φ25 φ40×H30 58,500
PLG-TR25-3000-6R 多成分ガラス φ6 φ15×31 フレキシブル 3000 φ25 φ40×H30 68,300
PLG-TR25-750P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 750 φ25 φ40×H30 48,500
PLG-TR25-1000P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 1000 φ25 φ40×H30 50,900
PLG-TR25-1500P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 1500 φ25 φ40×H30 56,000
PLG-TR25-2000P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 2000 φ25 φ40×H30 60,900
PLG-TR25-3000P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 3000 φ25 φ40×H30 70,900

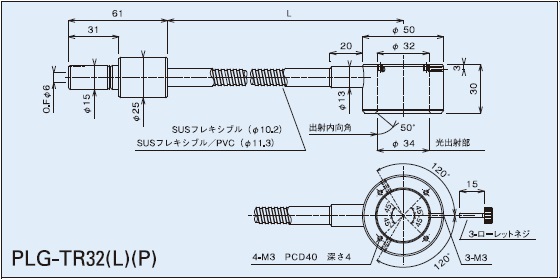

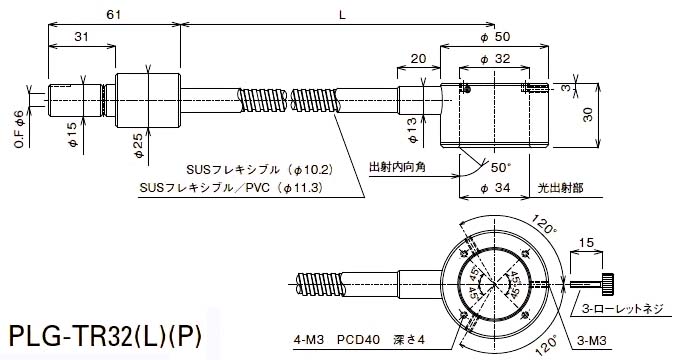

■ リング型内径φ32 テーパータイプ(照射内向角50°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状
形状
PLG-TR32-750-6R 多成分ガラス φ6 φ15×31 フレキシブル 750 φ32 φ50×H30 47,400
PLG-TR32-1000-6R 多成分ガラス φ6 φ15×31 フレキシブル 1000 φ32 φ50×H30 49,800
PLG-TR32-1500-6R 多成分ガラス φ6 φ15×31 フレキシブル 1500 φ32 φ50×H30 54,700
PLG-TR32-2000-6R 多成分ガラス φ6 φ15×31 フレキシブル 2000 φ32 φ50×H30 59,400
PLG-TR32-3000-6R 多成分ガラス φ6 φ15×31 フレキシブル 3000 φ32 φ50×H30 69,200
PLG-TR32-750P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 750 φ32 φ50×H30 50,300
PLG-TR32-1000P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 1000 φ32 φ50×H30 52,700
PLG-TR32-1500P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 1500 φ32 φ50×H30 57,800
PLG-TR32-2000P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 2000 φ32 φ50×H30 62,700
PLG-TR32-3000P-6R 多成分ガラス φ6 φ15×31 フレキシブル+・PVC 3000 φ32 φ50×H30 72,700

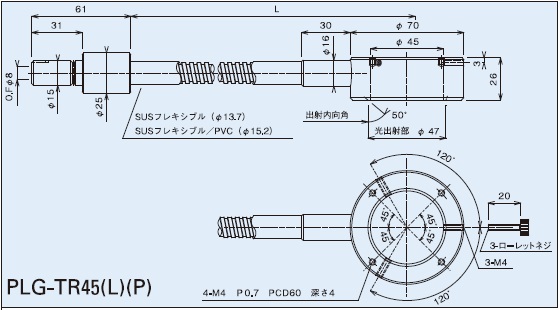

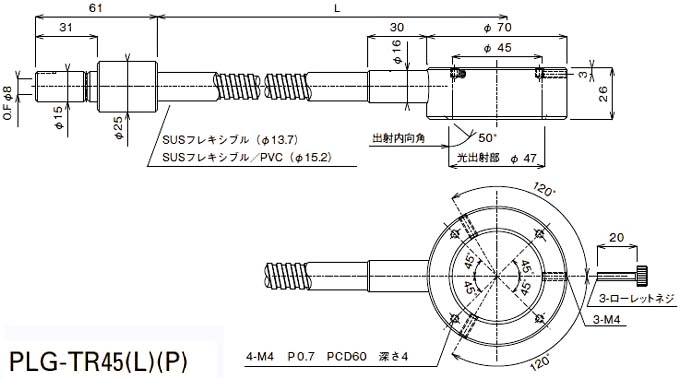

■ リング型内径φ45 テーパータイプ(照射内向角50°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状
形状
PLG-TR45-750-8R 多成分ガラス φ8 φ15×31 フレキシブル 750 φ45 φ70×H26 58,500
PLG-TR45-1000-8R 多成分ガラス φ8 φ15×31 フレキシブル 1000 φ45 φ70×H26 62,500
PLG-TR45-1500-8R 多成分ガラス φ8 φ15×31 フレキシブル 1500 φ45 φ70×H26 70,700
PLG-TR45-2000-8R 多成分ガラス φ8 φ15×31 フレキシブル 2000 φ45 φ70×H26 78,700
PLG-TR45-3000-8R 多成分ガラス φ8 φ15×31 フレキシブル 3000 φ45 φ70×H26 94,900
PLG-TR45-750P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 750 φ45 φ70×H26 61,600
PLG-TR45-1000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 1000 φ45 φ70×H26 65,800
PLG-TR45-1500P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 1500 φ45 φ70×H26 74,300
PLG-TR45-2000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 2000 φ45 φ70×H26 82,700
PLG-TR45-3000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 3000 φ45 φ70×H26 99,600

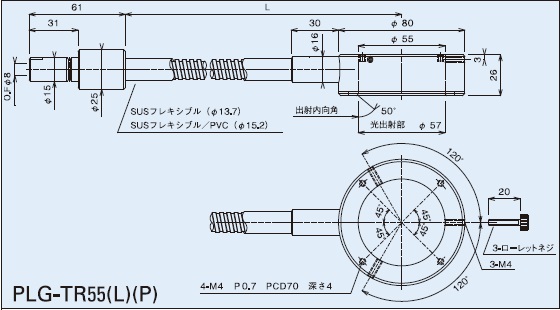

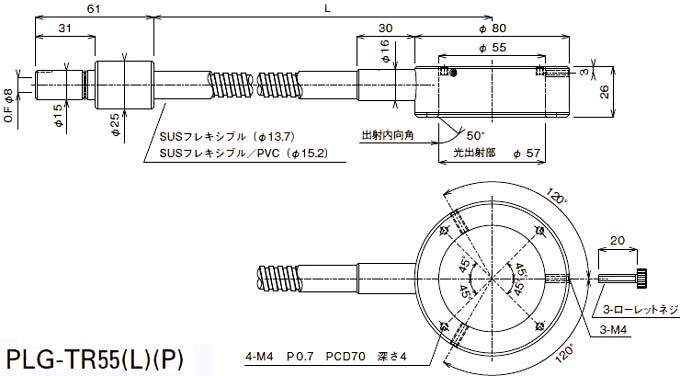

■ リング型内径φ55 テーパータイプ(照射内向角50°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状
形状
PLG-TR55-750-8R 多成分ガラス φ8 φ15×31 フレキシブル 750 φ55 φ80×H26 64,700
PLG-TR55-1000-8R 多成分ガラス φ8 φ15×31 フレキシブル 1000 φ55 φ80×H26 68,700
PLG-TR55-1500-8R 多成分ガラス φ8 φ15×31 フレキシブル 1500 φ55 φ80×H26 76,700
PLG-TR55-2000-8R 多成分ガラス φ8 φ15×31 フレキシブル 2000 φ55 φ80×H26 84,900
PLG-TR55-3000-8R 多成分ガラス φ8 φ15×31 フレキシブル 3000 φ55 φ80×H26 101,200
PLG-TR55-750P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 750 φ55 φ80×H26 67,800
PLG-TR55-1000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 1000 φ55 φ80×H26 72,000
PLG-TR55-1500P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 1500 φ55 φ80×H26 80,500
PLG-TR55-2000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 2000 φ55 φ80×H26 88,900
PLG-TR55-3000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 3000 φ55 φ80×H26 105,800

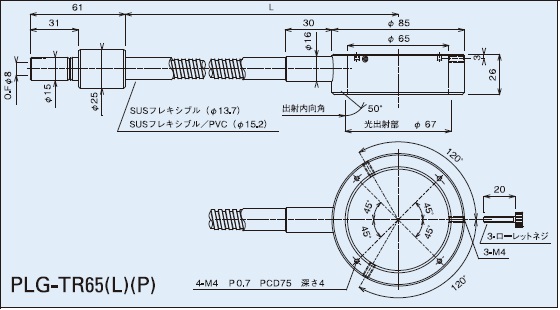

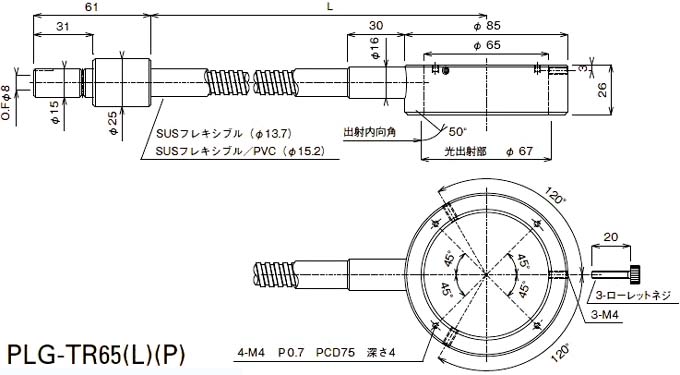

■ リング型内径φ65 テーパータイプ(照射内向角50°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状
形状
PLG-TR65-750-8R 多成分ガラス φ8 φ15×31 フレキシブル 750 φ65 φ85×H26 71,200
PLG-TR65-1000-8R 多成分ガラス φ8 φ15×31 フレキシブル 1000 φ65 φ85×H26 75,200
PLG-TR65-1500-8R 多成分ガラス φ8 φ15×31 フレキシブル 1500 φ65 φ85×H26 83,400
PLG-TR65-2000-8R 多成分ガラス φ8 φ15×31 フレキシブル 2000 φ65 φ85×H26 91,400
PLG-TR65-3000-8R 多成分ガラス φ8 φ15×31 フレキシブル 3000 φ65 φ85×H26 107,600
PLG-TR65-750P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 750 φ65 φ85×H26 74,300
PLG-TR65-1000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 1000 φ65 φ85×H26 78,500
PLG-TR65-1500P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 1500 φ65 φ85×H26 86,900
PLG-TR65-2000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 2000 φ65 φ85×H26 95,400
PLG-TR65-3000P-8R 多成分ガラス φ8 φ15×31 フレキシブル+・PVC 3000 φ65 φ85×H26 112,300

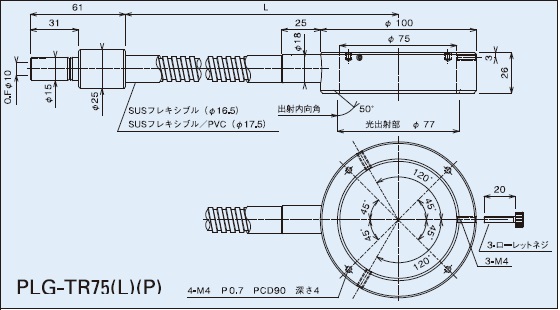

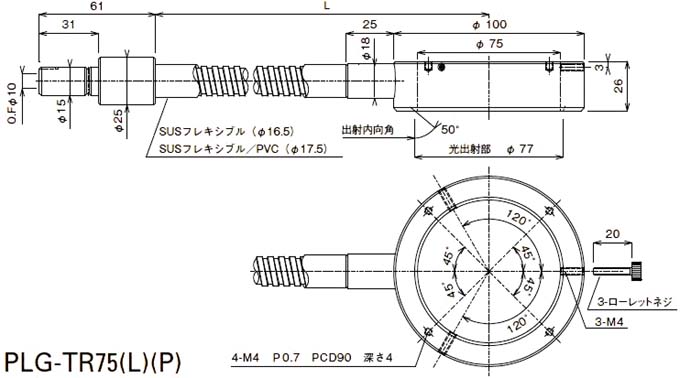

■ リング型内径φ75 テーパータイプ(照射内向角50°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状
形状
PLG-TR75-750-8R 多成分ガラス φ10 φ15×31 フレキシブル 750 φ75 φ100×H26 89,200
PLG-TR75-1000-8R 多成分ガラス φ10 φ15×31 フレキシブル 1000 φ75 φ100×H26 95,200
PLG-TR75-1500-8R 多成分ガラス φ10 φ15×31 フレキシブル 1500 φ75 φ100×H26 107,400
PLG-TR75-2000-8R 多成分ガラス φ10 φ15×31 フレキシブル 2000 φ75 φ100×H26 119,600
PLG-TR75-3000-8R 多成分ガラス φ10 φ15×31 フレキシブル 3000 φ75 φ100×H26 144,000
PLG-TR75-750P-8R 多成分ガラス φ10 φ15×31 フレキシブル+・PVC 750 φ75 φ100×H26 92,300
PLG-TR75-1000P-8R 多成分ガラス φ10 φ15×31 フレキシブル+・PVC 1000 φ75 φ100×H26 98,500
PLG-TR75-1500P-8R 多成分ガラス φ10 φ15×31 フレキシブル+・PVC 1500 φ75 φ100×H26 111,200
PLG-TR75-2000P-8R 多成分ガラス φ10 φ15×31 フレキシブル+・PVC 2000 φ75 φ100×H26 123,600
PLG-TR75-3000P-8R 多成分ガラス φ10 φ15×31 フレキシブル+・PVC 3000 φ75 φ100×H26 148,900
