OpticalGardenレンズ一覧テレセントリック一覧TOKINA製品ラインナップメガ対応高解像度マクロレンズ 同軸
メガピクセル対応 高解像度マクロレンズ 同軸落射照明
KCM-1D-110SR/KCM-2D-110SR/KCM-4D-110SR
KCM-05D-65SR/KCM-1D-75SR/KCM-2D-65SR/KCM-4D-65SR
メガピクセル対応テレセントリック系マクロレンズ 同軸落射照明タイプ
高解像度・高精細・高コントラストを実現
精密画像処理・各種検査に威力を発揮します。
高画素カメラへ対応
メガピクセルカメラ(機種によって0.48〜5M)、2/3インチCCDへ対応しました。
人気のWDをラインナップ
最も用途の多いWD65mm、75mm、110mmを中心に揃えました
テレセントリック系
テレセントリシティーを高めたテレセントリックレンズに近いマクロレンズです。
レンズ仕様
型番 KCM-1D-110SR KCM-2D-110SR KCM-4D-110SR
光学倍率 1倍 2倍 4倍
W.D. 110mm 110mm 110mm
対応素子 2/3インチ、1/2インチ、1/3インチ、1/4インチ
対応画素数 1.9M 画素サイズ5.5μm 0.48M 画素サイズ11μm
N.A.(物体側) 0.055 0.11 0.11
有効F値 9.3 9.1 18.2
分解能(550nm) 6.10μm 3.05μm 3.05μm
被写界深度 0.71mm 0.18mm 0.09mm
外形寸法 φ35×L110mm φ35×L129.6mm φ35×L130.8mm
重量 130g 170g 180g
価格 120,000円(税別) 120,000円(税別) 135,000円(税別)
レンズ仕様
型番 KCM-05D-65SR KCM-1D-75SR KCM-2D-65SR KCM-4D-65SR
光学倍率 0.5倍 1倍 2倍 4倍
W.D. 65mm 75mm 65mm 65mm
対応素子 2/3インチ、1/2インチ、1/3インチ、1/4インチ
対応画素数 5.0M
画素サイズ3.6μm
1.9M
画素サイズ5.5μm
0.48M
画素サイズ11μm
N.A.(物体側) 0.44 0.055 0.11 0.11
有効F値 6.3 9.4 9.1 18.1
分解能(550nm) 8.39μm 6.10μm 3.05μm 3.05μm
被写界深度 2.04mm 0.71mm 0.18mm 0.09mm
外形寸法 φ35×L129.1mm φ28×L81.7mm φ28×L87.4mm φ28×L97.4mm
重量 180g 100g 100g 110g
価格 150,000円(税別) 120,000円(税別) 110,000円(税別) 120,000円(税別)

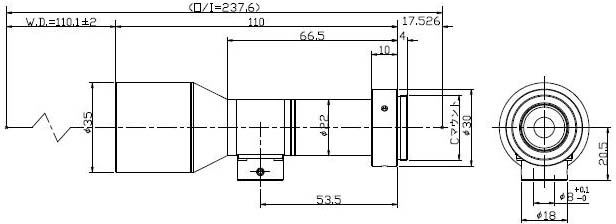

KCM-1D-110SR

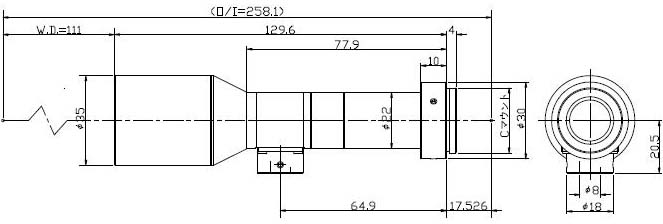

KCM-2D-110SR

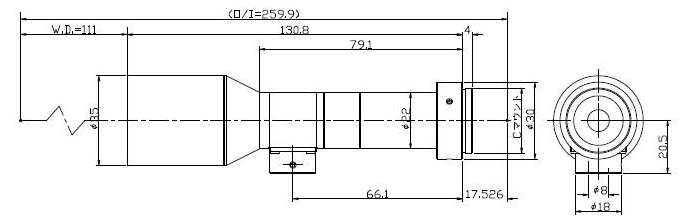

KCM-4D-110SR

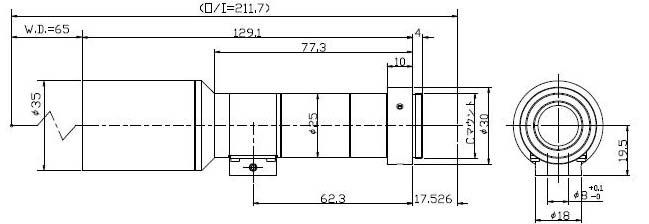

KCM-05D-65SR

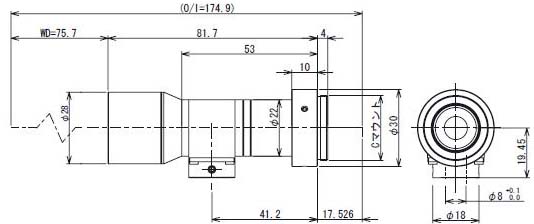

KCM-1D-75SR

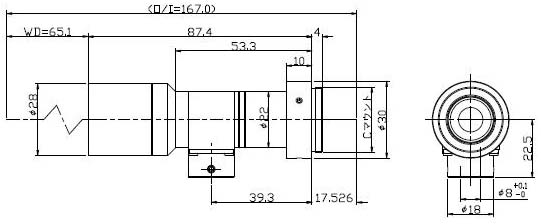

KCM-2D-65SR

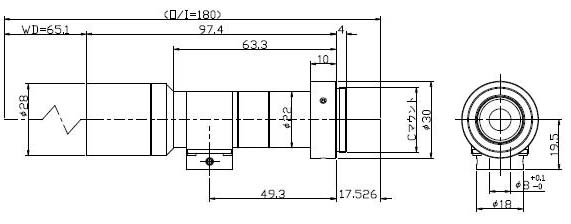

KCM-4D-65SR
