1/2.5インチ 5メガピクセル対応バリフォーカルレンズ f=8-12mm
5 Megapixel Vari-Focal Lens
AZURE-0812Z5M
メーカー:AZURE Photonics
メガピクセルカメラへ対応
1/2.5インチ対応5メガピクセル (適合素子: MT9P031 等)
高精細、低ディストーション
FA・マシンビジョンに最適な性能を実現
FA・マシンビジョンで要望の多い焦点距離をサポート
焦点距離の範囲は、広角から望遠まで、豊富なバリエーションを用意
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、低価格を実現


◆AZURE-0812Z5M  価格:41,400円(税別)/45,540円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 1/2.5″
解像度(Resolution) 5MP (200lp/mm)
焦点距離(Focal Length) f=8〜12mm
バックフォーカス(Back Focus) 10.05〜12.36mm
F値(F/ No.) F2.5〜F22
絞り方式(Iris Type) 手動
ディストーション(Distortion) -4.0%〜-1.6%
レンズ有効径(Lens Effective Diameter) Front:φ13、Back:φ10
有効照度(Relative Illuminate) 78%〜94%
全長(TTL) 60mm
設計波長(Design Wavelength) 400〜700nm (Coating:400〜900nm)
画角F.O.V(D×H×V) 1/2.5″ 32.5°×27.2°×20.3° 〜47.3°×39.9°×30.1°
レンズマウント(Mount) CS
撮影距離(Suitable Distance) 0.3m〜∞
作動距離(Optimum Working Distance) 0.5m〜∞

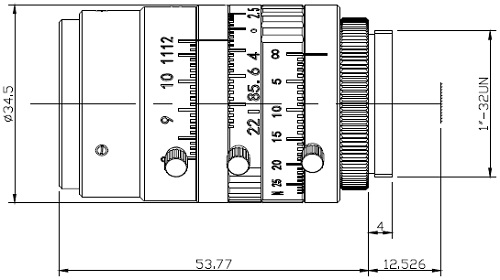

外形寸法(Dimention) φ34.5×53.77mm
重量(Weight) 88g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 10-8
主光線入射角度(CRA) 2.1°
フィルターネジ径(Filter Thread) M27×P0.5

■ 光学設計(Optical Design Report) WD=500mm

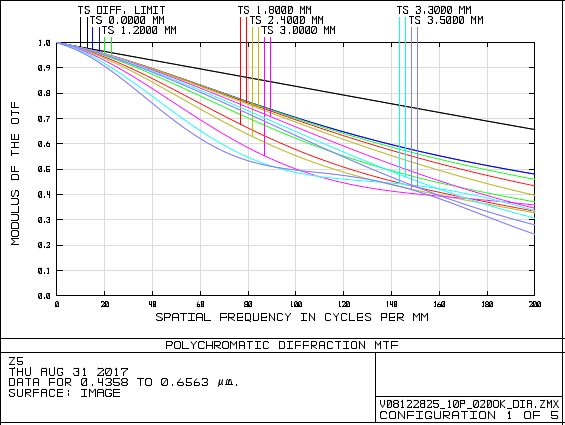

MTF

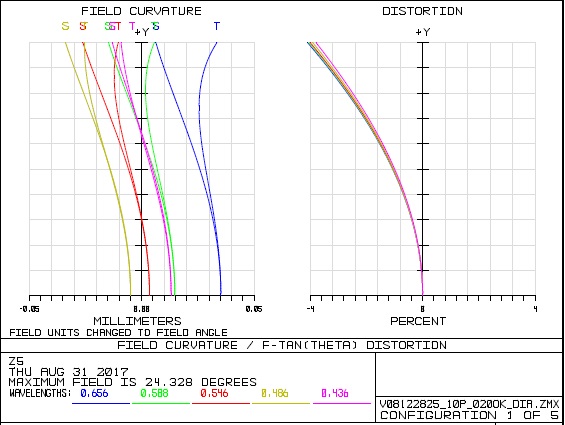

Field Curvature & Distortion

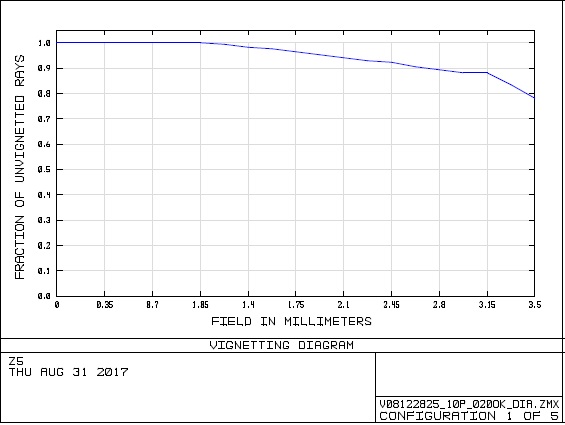

Relative Illumination

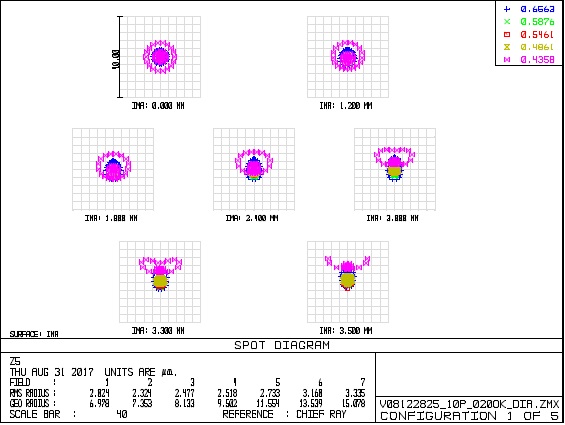

Spot Diagram

■ 光学設計(Optical Design Report) WD=500mm

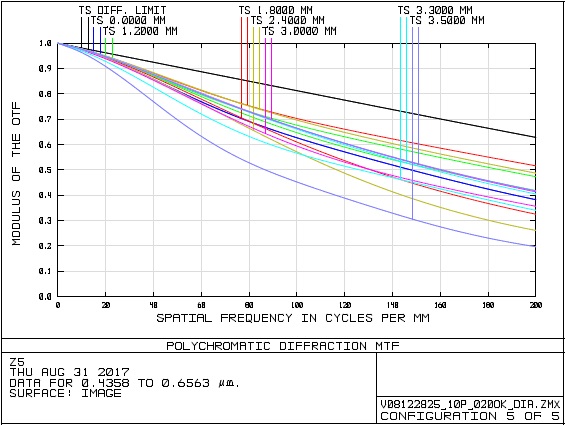

MTF

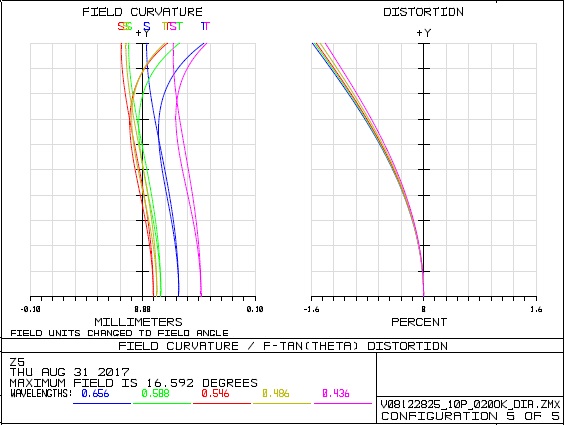

Field Curvature & Distortion

Relative Illumination

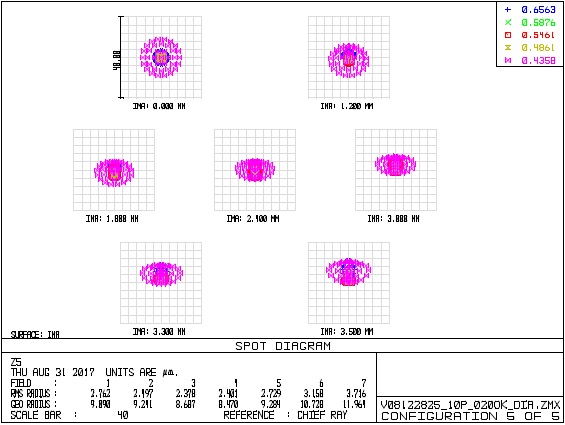

Spot Diagram
